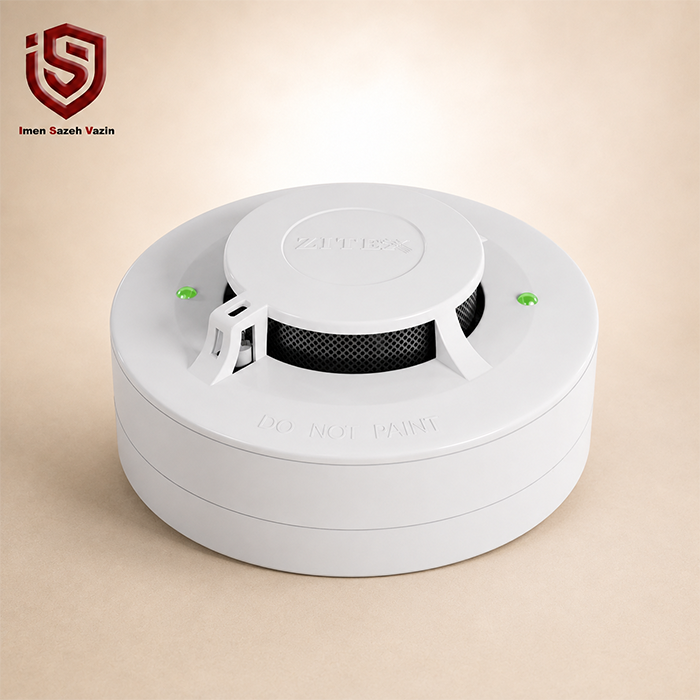

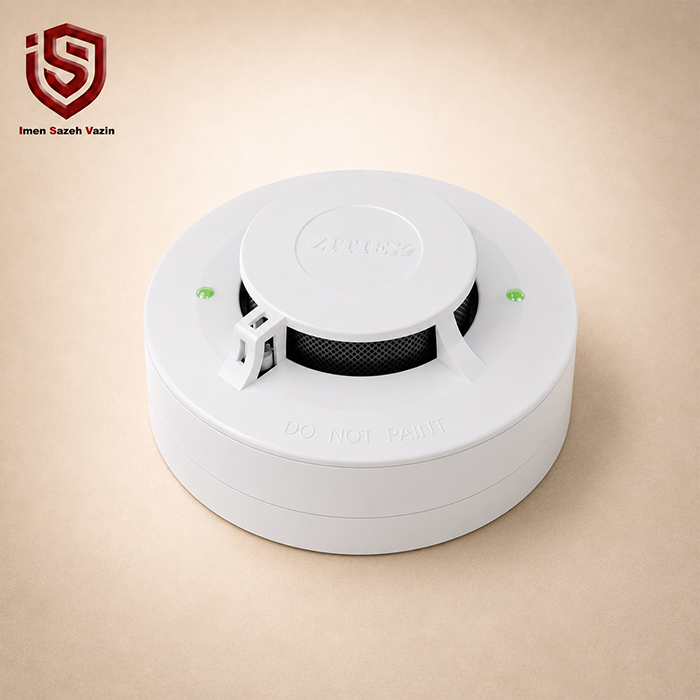

دتکتور ترکیبی دود و حرارت ZITEX مدل ZI-HSD 1015
- تشخیص ترکیبی دود و حرارت
- فناوری کاهش هشدار کاذب F.A.P
- LED با دید 360 درجه
- چمبر قفلشونده با فیلتر ضد گردوغبار
تضمین کیفیت
مشاوره رایگان
دتکتور ترکیبی دود و حرارت کانونشنال ZITEX مدل ZI-HSD 1015
دتکتور ترکیبی دود و حرارت ZITEX مدل ZI-HSD 1015 یک Conventional Smoke & Heat Detector است که دو پارامتر مهم حریق، یعنی دود و افزایش دما را در یک تجهیز پایش میکند. این محصول برای سیستمهای اعلام حریق کانونشنال طراحی شده و بخش تشخیص دود آن از فناوری فوتوالکتریک استفاده میکند؛ در کنار آن، سنسور حرارتی کلاس A1S نیز شرایط دمایی محیط را بررسی میکند. خود ZITEX نیز مدل ZI-HSD 1015 را در گروه Heat & Smoke Detectorهای سری کانونشنال قرار داده است.
ترکیب تشخیص دود و حرارت در یک دتکتور میتواند در پروژههایی که طراحی سیستم نیاز به پایش همزمان این دو شاخص دارد، انعطاف بیشتری ایجاد کند. علاوه بر این، ZI-HSD 1015 به امکاناتی مانند فناوری F.A.P برای مقابله با هشدار کاذب، LED با قابلیت مشاهده 360 درجه، محفظه تخصصی مجهز به فیلتر گردوغبار، خروجی Remote Indicator، حفاظت در برابر اتصال معکوس پلاریته و ترمینالهای دوبل مجهز شده است. این ویژگیها در مستندات رسمی ZITEX نیز برای این مدل ذکر شدهاند.
برای انتخاب صحیح این محصول در یک پروژه، بهتر است ساختار سیستم اعلام حریق کانونشنال و تجهیزات تشخیص حریق بهصورت کامل بررسی شود؛ زیرا نوع دتکتور، شرایط محیط، تعداد زونها، کنترل پنل و سناریوی حریق باید با یکدیگر هماهنگ باشند.
دتکتور ZI-HSD 1015 چیست؟
ZI-HSD 1015 یک دتکتور ترکیبی دود و حرارت از سری Conventional ZITEX است. برخلاف دتکتور دودی که تنها حضور دود را بررسی میکند یا Heat Detector که روی تغییرات دما تمرکز دارد، این مدل هر دو عامل را در یک بدنه ترکیب کرده است.
در بخش Smoke Detection، تشخیص بر مبنای Photoelectric Signal Processing انجام میشود و در بخش Heat Detection نیز دتکتور طبق کلاس حرارتی A1S کار میکند.
در نتیجه، ZI-HSD 1015 برای پروژهای طراحی شده است که استفاده از یک Smoke & Heat Detector کانونشنال در نقشه سیستم پیشبینی شده باشد.
مشخصات فنی ZITEX ZI-HSD 1015
جدول زیر براساس مشخصات مدل ZI-HSD 1015 در کاتالوگ ZITEX تنظیم شده است:
| مشخصه فنی | مقدار |
|---|---|
| برند | ZITEX |
| مدل | ZI-HSD 1015 |
| نوع محصول | Conventional Smoke & Heat Detector |
| نوع تشخیص دود | فوتوالکتریک |
| کلاس حرارتی | A1S |
| استاندارد طراحی | EN 54-5، EN 54-7، ISIRI 3708، 3709 و 3710 |
| ولتاژ کاری | 12 تا 32 V DC |
| جریان حالت عادی در 24V DC | کمتر از 50 µA |
| جریان Alarm در 24V DC | کمتر از 20 mA |
| LED در حالت Normal | سبز چشمکزن |
| LED در حالت Alarm | قرمز ثابت |
| حساسیت دود | 0.15 dB/m |
| محدوده استاندارد حساسیت | 0.05 تا 2 dB/m |
| دمای Alarm بخش حرارتی | 60 ± 3°C |
| کلاس بخش حرارتی | A1S |
| دمای کاری | 15- تا 80+ درجه سانتیگراد |
| رطوبت کاری | 5% تا 95% RH بدون میعان |
| Coverage درجشده در کاتالوگ | According EN 5839 |
| Start-up Time | 5 ثانیه |
| درجه حفاظت | IP40 |
| ابعاد | 98 × 45 میلیمتر |
| وزن | 140 گرم |
اسناد رسمی ZITEX نیز این مدل را بهعنوان Conventional Heat & Smoke Detector معرفی میکنند و استانداردهای EN 54-5 و EN 54-7 را برای آن ذکر کردهاند.
تشخیص ترکیبی دود و حرارت چگونه عمل میکند؟
نقطه تمایز اصلی ZI-HSD 1015، وجود دو مکانیزم تشخیص در یک تجهیز است.
بخش فوتوالکتریک برای تشخیص دود طراحی شده است. ورود ذرات دود به محفظه آشکارساز باعث تغییر در رفتار سیگنال نوری میشود و مدار الکترونیکی این تغییر را پردازش میکند.
در کنار آن، بخش حرارتی شرایط دمای محیط را نیز بررسی میکند. کلاس حرارتی A1S و دمای Alarm برابر 60±3 درجه سانتیگراد در جدول فنی کاتالوگ برای این مدل درج شده است.
بنابراین محصول تنها یک Smoke Detector یا یک Heat Detector نیست؛ بلکه یک آشکارساز ترکیبی کانونشنال محسوب میشود.
فناوری فوتوالکتریک برای تشخیص دود
ZI-HSD 1015 برای تشخیص دود از Photoelectric Signal Processing استفاده میکند.
این فناوری در آشکارسازهای دود برای شناسایی تغییرات ناشی از ورود ذرات دود به محفظه به کار میرود. حساسیت دود این مدل برابر 0.15dB/m ذکر شده است.
همچنین محدوده استاندارد درجشده در جدول:
0.05 تا 2dB/m
است.
استفاده از فناوری فوتوالکتریک یکی از مشخصههای اصلی بخش Smoke Detection این محصول محسوب میشود.
سنسور حرارتی کلاس A1S
بخش حرارتی ZI-HSD 1015 طبق کلاس A1S معرفی شده است.
در کاتالوگ مقدار:
60 ± 3°C
بهعنوان Alarm Temperature درج شده است.
بنابراین اگر طراحی پروژه نیاز به آشکارسازی ترکیبی دود و حرارت کلاس A1S داشته باشد، ZI-HSD 1015 میتواند در فهرست گزینههای قابل بررسی قرار گیرد.
البته انتخاب Detector باید براساس سناریوی واقعی حریق و شرایط محیط انجام شود و نباید تنها براساس داشتن دو سنسور تصمیمگیری کرد.
استانداردهای ZI-HSD 1015
استانداردهای درجشده برای این دتکتور عبارتاند از:
| استاندارد | بخش مرتبط |
|---|---|
| EN 54-5 | تشخیص حرارت |
| EN 54-7 | تشخیص دود |
| ISIRI 3708 | استاندارد ملی درجشده توسط سازنده |
| ISIRI 3709 | استاندارد ملی درجشده توسط سازنده |
| ISIRI 3710 | استاندارد ملی درجشده توسط سازنده |
اسناد رسمی ZITEX نیز طراحی این مدل مطابق EN 54-5، EN 54-7 و استانداردهای ملی مربوطه را ذکر میکنند.
در پروژههایی که ارائه Certificate اهمیت دارد، بهتر است علاوه بر اطلاعات کاتالوگ، اصل گواهیها و مدارک تأیید موردنیاز پروژه نیز بررسی شوند.
فناوری F.A.P و کاهش هشدار کاذب
یکی از ویژگیهای مهم ZI-HSD 1015، فناوری False Alarm Protection یا F.A.P است.
ZITEX در مستندات خود به استفاده از راهکارهای نرمافزاری و سختافزاری برای حفاظت در برابر نویز و Alarmهای کاذب اشاره میکند.
False Alarm میتواند مشکلات متعددی در بهرهبرداری ایجاد کند. اگر سیستم بدون وجود شرایط واقعی حریق بهدفعات Alarm ایجاد کند، اعتماد کاربران به عملکرد تجهیزات کاهش مییابد.
در نتیجه وجود فناوری کاهش هشدار کاذب یکی از مزایای این مدل محسوب میشود. البته نگهداری صحیح، تمیز کردن Detector، انتخاب محل نصب مناسب و سیمکشی استاندارد همچنان ضروری هستند.
محفظه تخصصی با فیلتر گردوغبار
ZI-HSD 1015 دارای Specialized Lockable Chamber with Dust Proof Filter است.
محفظه دودی یکی از بخشهای حساس آشکارساز محسوب میشود. ورود گردوغبار و آلودگی به داخل محفظه میتواند در طول زمان روی کیفیت تشخیص اثر بگذارد.
فیلتر Dust Proof برای کاهش ورود ذرات ناخواسته طراحی شده است و ساختار Lockable Chamber نیز بخشی از طراحی تخصصی Detector محسوب میشود.
LED با قابلیت مشاهده 360 درجه
یکی دیگر از ویژگیهای کاربردی ZI-HSD 1015، Indicator LEDs with 360° Visibility است.
براساس جدول فنی:
| وضعیت | نمایش LED |
|---|---|
| Normal | سبز چشمکزن |
| Alarm | قرمز ثابت |
دید گسترده LED باعث میشود تکنسین بتواند هنگام تست و سرویس، وضعیت Detector را از زوایای مختلف مشاهده کند.
این ویژگی در محیطهایی که تعداد زیادی دتکتور روی سقف نصب شدهاند، فرآیند بازرسی را سادهتر میکند.
جریان مصرفی پایین
Static Current این مدل در ولتاژ 24V DC کمتر از 50 میکروآمپر اعلام شده است.
Alarm Current نیز کمتر از 20 میلیآمپر است.
مصرف جریان یکی از پارامترهای مهم در طراحی مدار Zone محسوب میشود. تعداد تجهیزات قابل نصب روی یک زون باید براساس ظرفیت کنترل پنل، جریان تجهیزات، طول کابل و الزامات سازنده محاسبه شود.
ولتاژ کاری 12 تا 32 ولت DC
Operating Voltage دتکتور:
12–32V DC
است.
این محدوده باید با سیستم و کنترل پنل انتخابشده مطابقت داشته باشد.
علاوه بر آن، افت ولتاژ مسیر کابل نیز باید در طراحی سیستم در نظر گرفته شود.
برای مقایسه مدلهای مختلف میتوان سایر دتکتورها و تجهیزات اعلام حریق را نیز از نظر ولتاژ، فناوری تشخیص، استاندارد و کاربرد بررسی کرد.
حفاظت در برابر اتصال معکوس پلاریته
ZI-HSD 1015 به Reverse Polarity Protection مجهز است.
این قابلیت برای افزایش حفاظت مدار در مقابل اشتباه احتمالی در اتصال مثبت و منفی در نظر گرفته شده است.
با این حال، وجود این ویژگی نباید جایگزین رعایت دستورالعمل سیمکشی شود و تمام اتصالات باید مطابق نقشه رسمی انجام شوند.
ترمینالهای Double Screw
کاتالوگ Double Screw Type Terminals را برای ZI-HSD 1015 ذکر میکند.
ترمینالهای دوبل میتوانند اتصال کابلهای ورودی و خروجی را منظمتر کنند و فرآیند نصب را برای تکنسین سادهتر سازند.
در مستندات قدیمیتر رسمی ZITEX نیز Double Contacts با هدف سهولت نصب و کاهش اتصالهای غیر استاندارد از مزایای این مدل معرفی شده است.
فضای مناسب برای سیمکشی
Sufficient Spacing for Proper Wiring نیز در فهرست امکانات محصول قرار دارد.
فضای کافی برای کابلها و ترمینالها باعث میشود نصب و سرویس Detector سادهتر انجام شود.
کیفیت کابلکشی در یک سیستم Conventional اهمیت زیادی دارد، زیرا قطع شدن یا اتصال نامناسب کابل میتواند باعث Fault شدن مدار Zone شود.
خروجی Remote Indicator
ZI-HSD 1015 دارای Remote Indicator Output است.
این خروجی زمانی مفید است که Detector در محلی قرار داشته باشد که LED آن مستقیماً در دید نباشد.
در چنین شرایطی میتوان براساس طراحی سیستم، Remote Indicator را در نقطه مناسبتری قرار داد.
پاسخ سریع به شرایط حریق
در کاتالوگ این خانواده، Quick Response to All Types of Fire بهعنوان یکی از قابلیتهای سازنده ذکر شده است.
این عبارت باید بهعنوان ادعای عملکردی سازنده در نظر گرفته شود. انتخاب واقعی Detector همچنان باید براساس نوع ریسک و طراحی سیستم انجام شود.
طراحی ABS و ساختار مقاوم
بدنه ZI-HSD 1015 از ABS ساخته شده است.
در مستندات رسمی ZITEX به ساختار مقاوم بدنه، مدارهای متالیزه و پوشش محافظ در برابر رطوبت و مواد خورنده نیز اشاره شده است.
این ویژگیها برای افزایش دوام بخشهای داخلی محصول در نظر گرفته شدهاند.
دمای کاری گسترده
Operating Temperature این محصول:
15- تا 80+ درجه سانتیگراد
اعلام شده است.
Operating Humidity نیز طبق کاتالوگ:
5% تا 95% RH در حالت Non-condensing
است.
این مشخصات باید پیش از انتخاب محل نصب با شرایط واقعی پروژه تطبیق داده شوند.
درجه حفاظت IP40
درجه حفاظت ZI-HSD 1015 برابر IP40 است.
در محیطهایی که احتمال تماس با آب، رطوبت زیاد یا آلودگی شدید وجود دارد، باید مناسب بودن این درجه حفاظت بررسی شود.
IP40 بهتنهایی برای تمام شرایط محیطی مناسب نیست.
زمان راهاندازی
Start-up Time محصول برابر:
5 ثانیه
اعلام شده است.
این عدد بیانگر زمان اولیه آماده شدن Detector پس از اعمال تغذیه است.
ابعاد و وزن ZI-HSD 1015
ابعاد:
98 × 45 میلیمتر
وزن:
140 گرم
است.
ارتفاع 45 میلیمتری باعث میشود ZI-HSD 1015 نسبت به مدل ZI-HSD 1020 ساختار کوتاهتری داشته باشد.
مقایسه ZI-HSD 1015 با ZI-HSD 1020
این دو مدل در همان صفحه از کاتالوگ معرفی شدهاند و از نظر بسیاری از پارامترهای فنی به یکدیگر نزدیک هستند.
| مشخصه | ZI-HSD 1015 | ZI-HSD 1020 |
|---|---|---|
| سیستم | Conventional | Conventional |
| تشخیص دود | دارد | دارد |
| تشخیص حرارت | دارد | دارد |
| حساسیت دود | 0.15dB/m | 0.15dB/m |
| کلاس حرارتی | A1S | A1S |
| دمای Alarm | 60±3°C | 60±3°C |
| ولتاژ | 12–32V DC | 12–32V DC |
| Static Current | <50µA | <50µA |
| Alarm Current | <20mA | <20mA |
| IP | IP40 | IP40 |
| Start-up | 5 sec | 5 sec |
| ابعاد | 98×45mm | 98×58mm |
| وزن | 140g | 157g |
ZITEX هر دو مدل را در فهرست محصولات کانونشنال خود بهعنوان Heat & Smoke Detector معرفی میکند.
تفاوت عددی مشخص در کاتالوگ بیشتر در ابعاد و وزن دیده میشود. از لحاظ طراحی ظاهری نیز مدل 1015 کوتاهتر است و ظاهر آن با 1020 تفاوت محسوسی دارد.
تفاوت ZI-HSD 1015 با دتکتور دودی
اگر این مدل را با ZI-S 815 یا ZI-S 820 مقایسه کنیم، مهمترین تفاوت وجود بخش Heat Detection است.
| قابلیت | ZI-HSD 1015 | Smoke Detector |
|---|---|---|
| تشخیص دود | دارد | دارد |
| تشخیص حرارت | دارد | ندارد |
| فوتوالکتریک | دارد | دارد |
| کلاس حرارتی A1S | دارد | ندارد |
| EN 54-5 | دارد | معمولاً مربوط به Heat نیست |
| EN 54-7 | دارد | دارد |
به همین دلیل ZI-HSD 1015 نباید صرفاً بهعنوان یک Smoke Detector معرفی شود.
تفاوت ZI-HSD 1015 با دتکتور حرارتی
در مقایسه با ZI-H 715 یا ZI-H 720، تفاوت اصلی مربوط به بخش Smoke Detection است.
دتکتورهای ZI-H بر تشخیص شرایط حرارتی تمرکز دارند؛ اما دتکتور ترکیبی دود و حرارت ZI-HSD 1015 علاوه بر حرارت، دود را نیز با فناوری فوتوالکتریک پایش میکند.
در نتیجه هرکدام برای سناریوی طراحی متفاوتی مناسب هستند.
کاربردهای ZI-HSD 1015
ZI-HSD 1015 برای سیستمهای اعلام حریق کانونشنال طراحی شده است و میتواند در پروژههایی مورد بررسی قرار گیرد که طراحی سیستم نیاز به آشکارسازی ترکیبی Smoke & Heat دارد.
کاربری ساختمان بهتنهایی معیار انتخاب نیست. نوع مواد موجود، شرایط تهویه، دمای طبیعی فضا، احتمال ایجاد دود غیرحریقی و سناریوی مورد انتظار حریق باید قبل از انتخاب بررسی شوند.
جدول قابلیتهای اصلی ZI-HSD 1015
| قابلیت | وضعیت |
|---|---|
| Conventional | دارد |
| Smoke Detection | دارد |
| Heat Detection | دارد |
| Photoelectric Signal Processing | دارد |
| کلاس A1S | دارد |
| حساسیت 0.15dB/m | دارد |
| LED با دید 360 درجه | دارد |
| F.A.P | دارد |
| Dust Proof Filter | دارد |
| Lockable Chamber | دارد |
| Reverse Polarity Protection | دارد |
| Remote Indicator Output | دارد |
| Double Screw Terminals | دارد |
| بدنه ABS | دارد |
| IP40 | دارد |
4 ویژگی برجسته ZI-HSD 1015
| ویژگی | توضیح کوتاه |
|---|---|
| تشخیص ترکیبی دود و حرارت | پایش Smoke و Heat در یک Detector |
| کلاس حرارتی A1S | دمای Alarm برابر 60±3°C طبق کاتالوگ |
| فناوری F.A.P | کمک به مقابله با نویز و Alarmهای کاذب |
| فیلتر ضد گردوغبار | محافظت بهتر از محفظه فوتوالکتریک |
سوالات متداول ZI-HSD 1015
ZI-HSD 1015 چه نوع دتکتوری است؟
یک Conventional Heat & Smoke Detector یا دتکتور ترکیبی دود و حرارت کانونشنال است.
آیا آدرسپذیر است؟
خیر. ZITEX این مدل را در Conventional Products قرار می دهد.
چه استانداردهایی دارد؟
در کاتالوگ EN 54-5، EN 54-7 و ISIRI 3708، 3709 و 3710 درج شدهاند.
نوع تشخیص دود چیست؟
Photoelectric Signal Processing.
کلاس حرارتی چیست؟
A1S.
دمای Alarm حرارتی چقدر است؟
60 ± 3°C.
حساسیت دود چقدر است؟
0.15dB/m.
ولتاژ کاری چیست؟
12 تا 32V DC.
جریان عادی چقدر است؟
کمتر از 50µA در 24V DC.
درجه حفاظت چیست؟
IP40.
ابعاد و وزن چقدر است؟
98×45 میلیمتر و 140 گرم.
جمعبندی
دتکتور ترکیبی دود و حرارت کانونشنال ZITEX مدل ZI-HSD 1015 یک آشکارساز دوگانه برای سیستمهای Conventional است که تشخیص دود فوتوالکتریک و تشخیص حرارتی کلاس A1S را در یک محصول ترکیب میکند. ZITEX نیز این مدل را رسماً در خانواده Heat & Smoke Detectorهای کانونشنال معرفی کرده است.
حساسیت دود 0.15dB/m، دمای Alarm حرارتی 60±3°C، استانداردهای EN 54-5 و EN 54-7، فناوری F.A.P، LED با دید 360 درجه، چمبر مجهز به فیلتر گردوغبار، Remote Indicator Output و Reverse Polarity Protection از مهمترین مشخصات این مدل هستند.
ابعاد 98×45 میلیمتر و وزن 140 گرم نیز ZI-HSD 1015 را نسبت به مدل 1020 جمعوجورتر میکنند.
