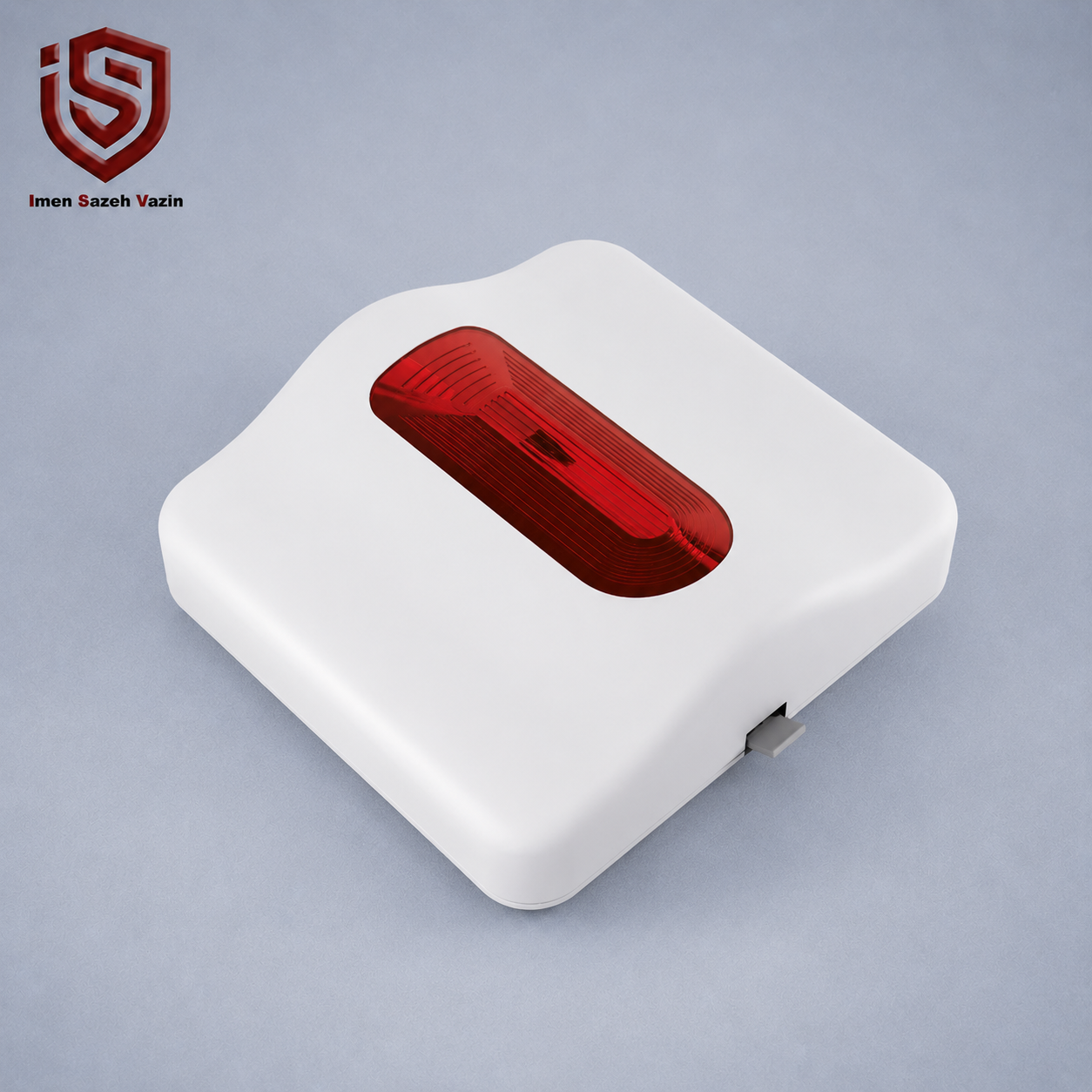

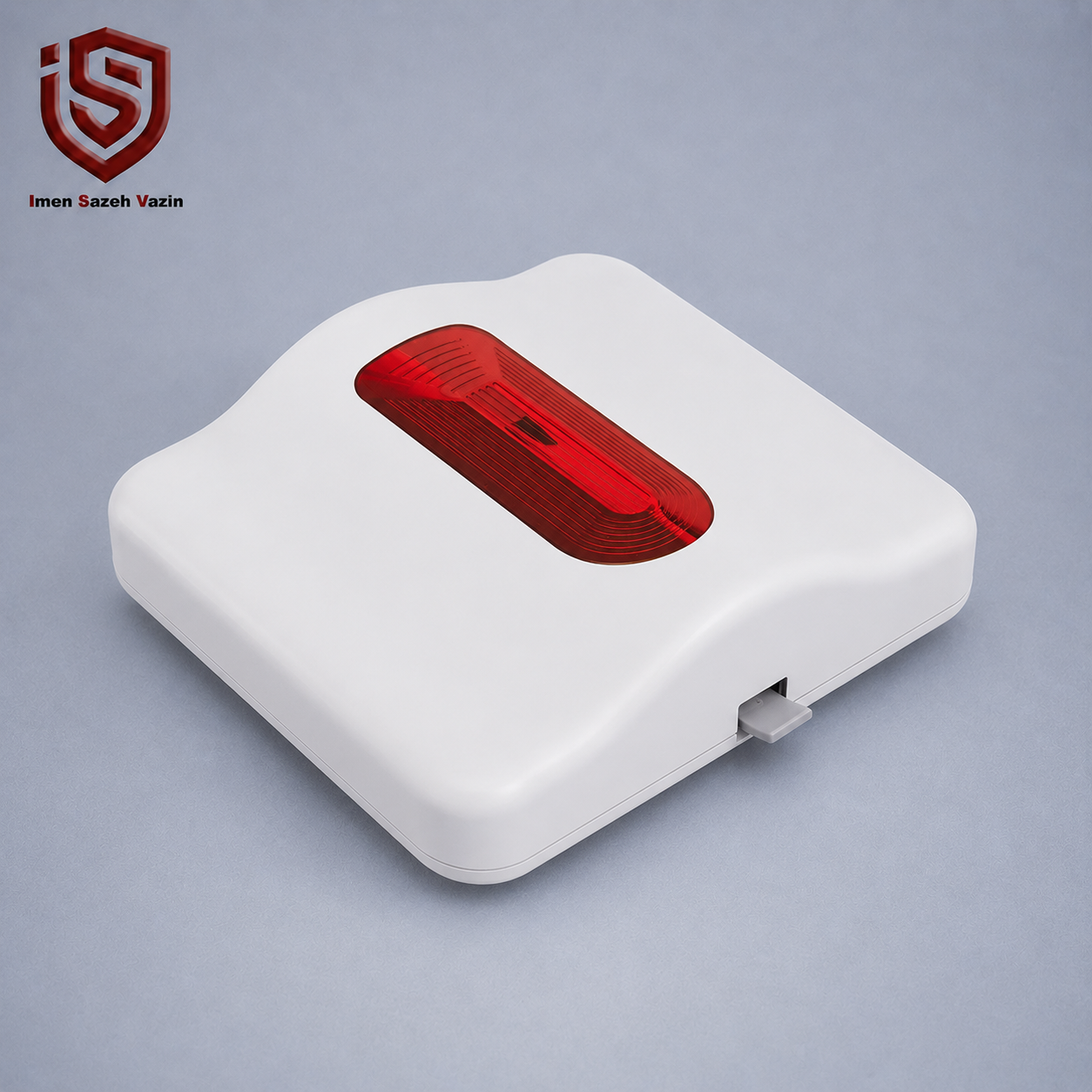

ریموت اندیکاتور زیتکس ZI-R 80:

در بسیاری از پروژه‌های اعلام حریق، محل نصب دتکتور به‌گونه‌ای است که مشاهده مستقیم وضعیت آن برای اپراتور، تکنسین یا نیروهای ایمنی ساده نیست. دتکتور ممکن است داخل سقف کاذب، اتاق بسته، فضای فنی یا محلی دور از دید نصب شده باشد. در چنین شرایطی استفاده از ریموت اندیکاتور می‌تواند شناسایی سریع‌تر محل تجهیز فعال‌شده را امکان‌پذیر کند.

ریموت اندیکاتور زیتکس ZI-R 80 یک Remote Indicator برای سیستم‌های اعلام حریق کانونشنال است که به‌منظور نمایش وضعیت دتکتور یا تجهیزات متصل در نقطه‌ای قابل مشاهده نصب می‌شود. ZITEX نیز کاربرد این تجهیز را برای شرایطی معرفی می‌کند که دسترسی مستقیم به تجهیز اعلام حریق وجود ندارد و تشخیص دقیق محل وقوع هشدار اهمیت دارد.

در نتیجه، ZI-R 80 صرفاً یک چراغ جانبی نیست؛ بلکه می‌تواند در پروژه‌هایی که تشخیص سریع محل دتکتور فعال‌شده اهمیت دارد، به افزایش سرعت عیب‌یابی و واکنش نیروهای مسئول کمک کند.

برای آشنایی بیشتر با ساختار سیستم و نقش پنل مرکزی می‌توانید راهنمای کنترل پنل اعلام حریق را نیز بررسی کنید.

ریموت اندیکاتور ZI-R 80 چیست؟

ZI-R 80 یک نشانگر خارجی برای سیستم اعلام حریق است. این تجهیز زمانی استفاده می‌شود که دتکتور اصلی در نقطه‌ای قرار داشته باشد که LED یا وضعیت آن به‌صورت مستقیم دیده نشود.

برای مثال، تصور کنید یک دتکتور دود بالای سقف کاذب نصب شده است. اگر آن دتکتور فعال شود، مشاهده خود تجهیز ممکن است دشوار باشد. در این حالت ZI-R 80 می‌تواند در قسمت قابل مشاهده دیوار یا سقف نصب شود و وضعیت فعال شدن دتکتور را نشان دهد.

ZITEX این محصول را در گروه تجهیزات سیستم اعلام حریق کانونشنال معرفی می‌کند و کاربرد اصلی آن را نمایش محل هشدار در شرایطی می‌داند که دسترسی مستقیم به تجهیز وجود ندارد.

چرا استفاده از ریموت اندیکاتور در بعضی پروژه‌ها ضروری است؟

یکی از اهداف مهم طراحی سیستم اعلام حریق، کاهش زمان تشخیص محل حادثه است. اگر دتکتور فعال شود اما نیروی مسئول نتواند سریعاً محل دقیق آن را پیدا کند، ارزش عملیاتی سیستم کاهش پیدا می‌کند.

ریموت اندیکاتور می‌تواند این مشکل را در فضاهای خاص کاهش دهد.

کاربرد آن به‌خصوص در شرایط زیر اهمیت دارد:

• دتکتورهای نصب‌شده داخل سقف کاذب
• اتاق‌های قفل‌شده
• فضاهای فنی
• اتاق‌های هتل
• فضاهای درمانی
• اتاق‌های برق
• اتاق‌های سرور
• انبارهای دارای بخش‌بندی
• دتکتورهایی که محل نصب آن‌ها از مسیر اصلی قابل مشاهده نیست

بنابراین، در زمان طراحی و اجرای سیستم‌های اعلام و اطفای حریق بهتر است از ابتدا مشخص شود کدام دتکتورها به Remote Indicator نیاز دارند.

قابلیت دریافت فرمان از چند دتکتور

یکی از ویژگی‌های مهم ZI-R 80 این است که طبق اطلاعات رسمی سازنده، امکان دریافت فرمان از چند دتکتور را دارد. این قابلیت می‌تواند در برخی معماری‌های پروژه برای ایجاد یک نقطه نمایش مشترک مفید باشد.

البته تعداد تجهیزات، روش سیم‌کشی و نحوه اتصال باید دقیقاً مطابق نقشه سازنده و طراحی پروژه انجام شود. نباید صرفاً به دلیل این قابلیت، چند تجهیز بدون بررسی مدار به یک نشانگر متصل شوند.

نشانگر سه‌بعدی وضعیت

ZITEX برای این محصول به طراحی نشانگر عملکرد سه‌بعدی اشاره کرده است. هدف این طراحی افزایش قابلیت مشاهده وضعیت تجهیز از زوایای مختلف است.

این موضوع در محل‌هایی که کاربر دقیقاً روبه‌روی ریموت اندیکاتور قرار ندارد، اهمیت بیشتری پیدا می‌کند. در نتیجه، اپراتور می‌تواند سریع‌تر وضعیت تجهیز را تشخیص دهد.

طراحی جمع‌وجور ZI-R 80

یکی از مزایای ZI-R 80 ابعاد کوچک آن است.

ابعاد رسمی دستگاه:

85 × 83 × 30 میلی‌متر

و وزن آن تنها:

50 گرم

اعلام شده است.

این ابعاد باعث می‌شود تجهیز فضای زیادی اشغال نکند و بتوان آن را در نقاط مختلف پروژه با کمترین تأثیر بصری نصب کرد.

بدنه ABS مقاوم در برابر حرارت

بدنه ZI-R 80 از ABS مقاوم در برابر حرارت ساخته شده است. سازنده همچنین به مقاومت طراحی بدنه در برابر شوک و لرزش اشاره می‌کند.

استفاده از ABS در تجهیزات اعلام حریق مزایایی مانند وزن کم، فرم‌پذیری مناسب و مقاومت مکانیکی قابل قبول ایجاد می‌کند.

با این حال، محل نصب همچنان باید متناسب با مشخصات واقعی محصول انتخاب شود.

مدار فایبرگلاس متالایز

یکی از جزئیات فنی قابل توجه ZI-R 80 استفاده از مدار فایبرگلاس متالایز با لایه محافظ در برابر رطوبت، بخارات و عوامل خورنده است.

این موضوع برای یک تجهیز اعلام حریق که باید مدت طولانی در ساختمان نصب باقی بماند اهمیت دارد؛ زیرا کیفیت PCB و پوشش محافظ می‌تواند روی دوام و پایداری عملکرد دستگاه اثر بگذارد.

حفاظت در برابر پلاریته معکوس

ZI-R 80 دارای Reverse Polarity Protection است. این قابلیت برای کاهش احتمال آسیب ناشی از اشتباه پلاریته هنگام سیم‌کشی در نظر گرفته شده است.

البته وجود این حفاظت به معنی بی‌اهمیت بودن سیم‌کشی صحیح نیست. نصب دستگاه همچنان باید بر اساس نقشه رسمی ZITEX و توسط نیروی متخصص انجام شود.

محافظت از قطعات فلزی در برابر زنگ‌زدگی

طبق معرفی رسمی ZITEX، در بخش‌های فلزی دستگاه از پوشش کروم برای کاهش احتمال زنگ‌زدگی استفاده شده است.

این ویژگی در کنار مدار محافظت‌شده و بدنه ABS، نشان می‌دهد طراحی محصول فقط بر ظاهر آن تمرکز ندارد و دوام قطعات داخلی نیز مورد توجه قرار گرفته است.

مشخصات فنی ریموت اندیکاتور ZI-R 80

این مشخصات با صفحه رسمی و کاتالوگ ZITEX مطابقت دارند.

محدوده دمای کاری ZI-R 80

محدوده دمای کاری این ریموت اندیکاتور از 15- تا 80+ درجه سانتی‌گراد اعلام شده است.

این بازه امکان استفاده در طیف گسترده‌ای از محیط‌های داخلی را فراهم می‌کند. با این حال، شرایط واقعی محل نصب، تابش حرارتی، رطوبت و سایر عوامل محیطی باید بررسی شوند.

محدوده رطوبت

رطوبت کاری دستگاه بین 5 تا 95 درصد RH و در شرایط Non-condensing اعلام شده است.

عبارت «بدون میعان» مهم است. زیرا وجود رطوبت نسبی بالا با تشکیل قطرات آب روی دستگاه یکسان نیست.

بنابراین تجهیز نباید بدون بررسی در محیط‌های دارای بخار و میعان شدید نصب شود.

کاربرد ZI-R 80 در سقف کاذب

یکی از رایج‌ترین کاربردهای Remote Indicator مربوط به دتکتورهای نصب‌شده بالای سقف کاذب است.

اگر دتکتور بالای Ceiling قرار داشته باشد، مشاهده مستقیم LED آن امکان‌پذیر نیست. در چنین شرایطی می‌توان ZI-R 80 را در قسمت قابل مشاهده نصب کرد.

به این ترتیب، تکنسین یا نیروی ایمنی می‌تواند بدون باز کردن بخش‌های زیادی از سقف، سریع‌تر موقعیت دتکتور فعال‌شده را شناسایی کند.

استفاده در اتاق‌های بسته

در برخی پروژه‌ها دتکتور داخل اتاقی نصب شده است که درِ آن بسته یا قفل است.

برای مثال:

• اتاق برق
• اتاق سرور
• انبار
• اتاق خدماتی
• اتاق تجهیزات مکانیکی

اگر Remote Indicator بیرون اتاق نصب شود، فعال شدن تجهیز داخلی سریع‌تر قابل مشاهده خواهد بود.

کاربرد در هتل‌ها

در هتل‌ها تعداد زیادی اتاق در یک راهرو وجود دارد. اگر طراحی پروژه استفاده از Remote Indicator را پیش‌بینی کرده باشد، می‌توان وضعیت برخی دتکتورها را در محل قابل رؤیت‌تری نمایش داد.

این موضوع می‌تواند به تیم ایمنی و نگهداری کمک کند محل هشدار را سریع‌تر پیدا کند.

کاربرد در مراکز درمانی

در بیمارستان یا مرکز درمانی ممکن است ورود مستقیم به بعضی فضاها محدود یا زمان‌بر باشد.

در چنین شرایطی ریموت اندیکاتور می‌تواند به نیروهای ایمنی کمک کند تا قبل از ورود به فضا، اطلاعات اولیه‌ای درباره دتکتور فعال‌شده داشته باشند.

البته نحوه جانمایی باید بر اساس الزامات پروژه و طراحی سیستم تعیین شود.

تفاوتریموت اندیکاتور با دتکتور اعلام حریق

یکی از نکات مهم برای کاربران این است که ZI-R 80 خودش دتکتور نیست.

بنابراین ZI-R 80 جایگزین دتکتور نمی‌شود، بلکه مکمل دتکتور است.

برای مشاهده سایر تجهیزات این حوزه می‌توانید بخش محصولات ایمن سازه وزین را بررسی کنید.

چرا ریموت اندیکاتور باعث ساده‌تر شدن تعمیر و نگهداری می‌شود؟

در پروژه‌های بزرگ تعداد دتکتورها ممکن است بسیار زیاد باشد.

اگر بخشی از این تجهیزات در نقاط مخفی یا دشوار نصب شده باشند، پیدا کردن دستگاه فعال‌شده یا دارای مشکل می‌تواند زمان‌بر باشد.

وجود ریموت اندیکاتور می‌تواند:

• زمان شناسایی تجهیز را کاهش دهد.
• دسترسی تکنسین را ساده‌تر کند.
• بررسی سریع محل آلارم را امکان‌پذیر کند.
• فرآیند نگهداری را هدفمندتر کند.

در نتیجه، در بعضی پروژه‌ها هزینه اندک این تجهیز می‌تواند در طول بهره‌برداری ارزش زیادی ایجاد کند.

طراحی فضای مناسب برای سیم‌کشی

ZITEX در معرفی ZI-R 80 به وجود فضای کافی در پشت دستگاه برای سیم‌کشی اشاره کرده است.

این ویژگی کوچک اما مهم، نصب تجهیزات را ساده‌تر می‌کند؛ زیرا تکنسین باید بتواند کابل‌ها را بدون فشار اضافی یا خم شدید در داخل محفظه مدیریت کند.

سیم‌کشی ZI-R 80

کاتالوگ رسمی ZITEX دیاگرام اتصال ریموت اندیکاتور را نیز ارائه کرده و ترمینال‌های Remote را در ساختار اتصال دتکتورها مشخص می‌کند.

بنابراین نصب دستگاه باید بر اساس همین نقشه انجام شود.

توصیه می‌شود در زمان اجرا:

• شماره ترمینال‌ها کنترل شود.
• قطب مثبت و منفی بررسی شود.
• کابل اتصال تست شود.
• عملکرد تجهیز پس از نصب آزمایش شود.
• محل Remote Indicator در نقشه As-Built مشخص شود.

آیا می‌توان یک ریموت اندیکاتور ZI-R 80 را به چند دتکتور متصل کرد؟

طبق اطلاعات رسمی ZITEX، این مدل قابلیت دریافت فرمان از چند دتکتور را دارد.

اما نحوه استفاده از این قابلیت باید مطابق طراحی و دستورالعمل سازنده باشد.

برای مثال، اگر یک Remote Indicator به چند تجهیز مرتبط شود، باید دقیقاً مشخص باشد که روشن شدن آن چه معنی‌ای برای اپراتور دارد. طراحی نامناسب ممکن است به جای ساده کردن تشخیص، باعث ابهام شود.

چه زمانی به ریموت اندیکاتور نیاز نداریم؟

استفاده از Remote Indicator برای تمام دتکتورها ضروری نیست.

اگر دتکتور:

• به‌راحتی قابل مشاهده باشد،
• محل آن واضح باشد،
• LED دستگاه مستقیماً دیده شود،
• دسترسی به تجهیز ساده باشد،

ممکن است نیازی به ریموت اندیکاتور وجود نداشته باشد.

بنابراین تعداد ZI-R 80 باید بر اساس نیاز واقعی پروژه تعیین شود.

چهار ویژگی اصلی ZI-R 80

ZI-R 80 چند مزیت کاربردی برای پروژه ایجاد می‌کند:

• شناسایی سریع‌تر دتکتور فعال‌شده
• مناسب برای دتکتورهای مخفی
• مناسب سقف کاذب
• نصب در بیرون اتاق‌های بسته
• بدنه سبک و جمع‌وجور
• مقاومت حرارتی مناسب
• مدار محافظت‌شده
• حفاظت در برابر پلاریته معکوس
• قابلیت دریافت فرمان از چند دتکتور
• نصب ساده‌تر با فضای سیم‌کشی مناسب

نکات مهم قبل از خرید ریموت اندیکاتور ZI-R 80

قبل از انتخاب این تجهیز بهتر است موارد زیر بررسی شوند:

1. نوع سیستم اعلام حریق پروژه
2. مدل دتکتورهای مورد استفاده
3. محل نصب دتکتورها
4. نیاز واقعی به نمایش از راه دور
5. روش اتصال Remote Indicator
6. تعداد دتکتورهای مرتبط
7. شرایط محیطی محل نصب
8. مسیر کابل‌کشی
9. اصالت محصول
10. خدمات و گارانتی

نکات نصب ریموت اندیکاتور

محل نصب باید طوری انتخاب شود که نشانگر به‌راحتی قابل مشاهده باشد.

برای مثال، اگر Remote Indicator برای یک دتکتور داخل اتاق نصب می‌شود، بهتر است نشانگر در محل مشخص و قابل فهم در بیرون همان اتاق قرار گیرد.

همچنین بهتر است لیبل یا نقشه پروژه به شکلی باشد که تکنسین بداند هر نشانگر متعلق به کدام دتکتور یا گروه تجهیزات است.

سرویس و نگهداری ریموت اندیکاتور ZI-R 80

ریموت اندیکاتور نیز باید هنگام سرویس سیستم بررسی شود.

موارد مهم شامل:

• تست روشن شدن نشانگر
• بررسی اتصالات
• کنترل سیم‌ها
• بررسی بدنه
• تست ارتباط با دتکتور
• کنترل سلامت مدار
• بررسی آلودگی یا آسیب ظاهری

است. این تست بهتر است هم‌زمان با تست دتکتور مرتبط انجام شود.

خرید ریموت اندیکاتور زیتکس ZI-R 80

انتخاب ZI-R 80 باید بر اساس طراحی سیستم انجام شود، نه صرفاً به عنوان یک تجهیز جانبی عمومی.

در پروژه‌ای که تعداد زیادی دتکتور در سقف کاذب یا فضای غیرقابل مشاهده قرار دارد، استفاده صحیح از Remote Indicator می‌تواند فرآیند بهره‌برداری و نگهداری را بسیار ساده‌تر کند.

از طرف دیگر، در فضایی که دتکتورها کاملاً قابل مشاهده هستند، استفاده بی‌دلیل از تعداد زیاد ریموت اندیکاتور ممکن است هزینه اضافه ایجاد کند.

بنابراین پیشنهاد می‌شود ابتدا نقشه سیستم و محل دتکتورها بررسی شود و سپس تعداد موردنیاز مشخص گردد.

برای مشاوره فنی و استعلام قیمت می‌توانید از طریق تماس با کارشناسان ایمن سازه وزین اقدام کنید.

منبع رسمی اطلاعات  ریموت اندیکاتور ZI-R 80

اطلاعات فنی این صفحه بر اساس صفحه رسمی محصول و کاتالوگ ZITEX تنظیم شده است. برای مشاهده اطلاعات سازنده می‌توانید صفحه ریموت اندیکاتور ZI-R 80 در وب‌سایت ZITEX را بررسی کنید.

همچنین ZITEX در صفحه محصولات کانونشنال توضیح می‌دهد که Remote Indicator برای مواردی استفاده می‌شود که دسترسی مستقیم به تجهیز اعلام‌کننده حریق وجود ندارد.

سوالات متداول درباره ZI-R 80

ZI-R 80 چیست؟

ZI-R 80 یک Remote Indicator یا ریموت اندیکاتور کانونشنال از برند ZITEX است که وضعیت دتکتور را در محلی قابل مشاهده نمایش می‌دهد.

آیا ZI-R 80 خودش دتکتور است؟

خیر. این تجهیز سنسور تشخیص دود یا حرارت ندارد و فقط وضعیت دستگاه مرتبط را نشان می‌دهد.

مهم‌ترین کاربرد ZI-R 80 چیست؟

استفاده برای دتکتورهایی که دسترسی یا مشاهده مستقیم آن‌ها دشوار است؛ مانند تجهیزات نصب‌شده داخل سقف کاذب.

آیا یک ZI-R 80 می‌تواند از چند دتکتور فرمان بگیرد؟

بله. سازنده قابلیت دریافت فرمان از چند دتکتور را برای این محصول ذکر کرده است.

ابعاد ZI-R 80 چقدر است؟

ابعاد آن 85 × 83 × 30 میلی‌متر است.

وزن آن چقدر است؟

50 گرم.

جنس بدنه چیست؟

بدنه از ABS مقاوم در برابر حرارت ساخته شده است.

محدوده دمای کاری چقدر است؟

از 15- تا 80+ درجه سانتی‌گراد.

آیا حفاظت پلاریته معکوس دارد؟

بله. این ویژگی در مشخصات رسمی محصول ذکر شده است.

ZI-R 80 آدرس‌پذیر است یا کانونشنال؟

مدل ZI-R 80 یک ریموت اندیکاتور کانونشنال است. کاتالوگ و صفحه رسمی ZITEX نیز آن را Conventional Remote Indicator معرفی می‌کنند.

جمع‌بندی

ریموت اندیکاتور زیتکس ZI-R 80 یک تجهیز جانبی کاربردی برای نمایش وضعیت دتکتور در محل‌هایی است که مشاهده مستقیم دستگاه امکان‌پذیر یا ساده نیست.

ابعاد کوچک، وزن فقط 50 گرم، بدنه ABS مقاوم در برابر حرارت، محدوده دمای کاری گسترده، مدار فایبرگلاس متالایز، حفاظت پلاریته معکوس و قابلیت دریافت فرمان از چند دتکتور از مهم‌ترین ویژگی‌های این محصول هستند.

ارزش واقعی این تجهیز در پروژه‌هایی مشخص می‌شود که دتکتورها داخل سقف کاذب، اتاق‌های بسته یا فضاهای دور از دید نصب شده‌اند. در چنین شرایطی ZI-R 80 می‌تواند زمان تشخیص و دسترسی به تجهیز فعال‌شده را کاهش دهد.

با این حال، تعداد و محل نصب ریموت اندیکاتورها باید بخشی از طراحی سیستم باشد. استفاده هدفمند از این تجهیز هم هزینه پروژه را کنترل می‌کند و هم بهره‌برداری و نگهداری سیستم اعلام حریق را ساده‌تر می‌سازد.
