قطعات پنل SCAME CPU

معرفی قطعات پنل SCAME CPU

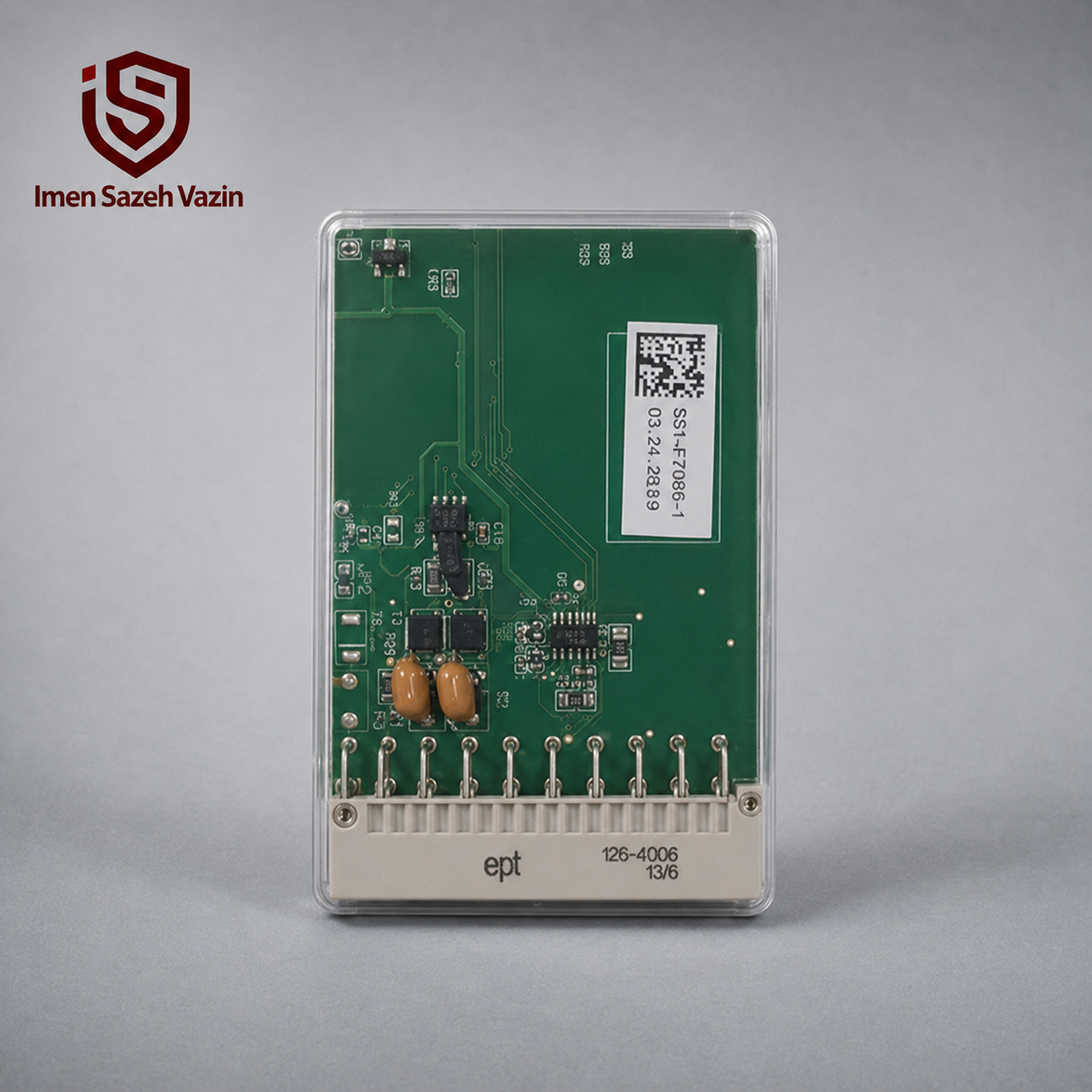

CPU پنل SCAME S81-U1002-1

CPU پنل SCAME مدل S81-U1002-1 پردازنده مرکزی کنترل پنل صنعتی S81-HS است و نقش اصلی را در دریافت، پردازش و مدیریت اطلاعات تمام بخش‌های سیستم Fire & Gas بر عهده دارد. کارت‌های ورودی، خروجی، لوپ، ارتباطی و اطفای حریق داده‌های خود را به این واحد منتقل می‌کنند و CPU بر اساس تنظیمات برنامه‌ریزی‌شده، وضعیت سیستم را تحلیل و فرمان مناسب را به بخش‌های مختلف ارسال می‌کند. به همین دلیل S81-U1002-1 یکی از مهم‌ترین اجزای سخت‌افزاری پنل S81-HS و از قطعات کلیدی برای تعمیر، توسعه و نگهداری این سیستم محسوب می‌شود.

در یک پروژه صنعتی، CPU فقط وظیفه نمایش Alarm را بر عهده ندارد. این کارت منطق Cause & Effect را مدیریت می‌کند، وضعیت Fault و Alarm را پردازش می‌کند، ارتباط میان Rackها و کارت‌های مختلف را هماهنگ نگه می‌دارد و اطلاعات موردنیاز نمایشگر و تجهیزات ارتباطی را در اختیار آن‌ها قرار می‌دهد. بنابراین عملکرد پایدار CPU پنل SCAME تأثیر مستقیمی بر عملکرد کل سیستم اعلام حریق و تشخیص گاز دارد.

برای آشنایی بیشتر با ساختار کلی این نوع سیستم‌ها می‌توان صفحه «کنترل پنل اعلام حریق آدرس‌پذیر» در سایت ایمن سازه وزین را نیز مطالعه کرد. کنترل پنل اعلام حریق آدرس‌پذیر ایمن سازه وزین

نقش CPU پنل SCAME در سیستم S81-HS

در سیستم S81-HS، هر گروه از کارت‌ها وظیفه مشخصی دارد. کارت‌های ورودی اطلاعات دتکتورها و ترانسمیترها را دریافت می‌کنند، کارت‌های Loop تجهیزات آدرس‌پذیر را مدیریت می‌کنند، کارت‌های خروجی فرمان‌های اجرایی را در اختیار آژیر، رله و سایر تجهیزات قرار می‌دهند و کارت‌های ارتباطی اطلاعات را با سامانه‌هایی مانند DCS یا SCADA مبادله می‌کنند.

CPU پنل SCAME در مرکز این ساختار قرار دارد و اطلاعات تمام این بخش‌ها را به یکدیگر مرتبط می‌کند. برای مثال، وقتی یک دتکتور گاز مقدار خطرناکی را گزارش می‌کند، کارت ورودی ابتدا سیگنال را دریافت می‌کند. سپس CPU وضعیت را با Logic تعریف‌شده مقایسه می‌کند و مشخص می‌کند آیا باید Pre-Alarm، Alarm یا فرمان خروجی خاصی ایجاد شود.

به همین ترتیب، اگر یک دتکتور آدرس‌پذیر روی Loop وارد حالت Fire شود، کارت Loop اطلاعات را به CPU منتقل می‌کند و پردازنده بر اساس Cause & Effect پروژه تصمیم می‌گیرد چه خروجی‌هایی فعال شوند.

ساختار سیستم را می‌توان به شکل ساده زیر در نظر گرفت:

Detector → Input / Loop Card → CPU → Output Card → تجهیز اجرایی

همین موقعیت مرکزی باعث شده CPU پنل SCAME یکی از حساس‌ترین قطعات پنل S81-HS باشد.

معماری سخت‌افزاری S81-U1002-1

کارت S81-U1002-1 یک CPU مستقل و قابل نصب در Rack سیستم S81-HS است. برخلاف بسیاری از پنل‌های ساختمانی ساده که پردازنده روی برد اصلی ثابت قرار دارد، S81-HS از طراحی ماژولار استفاده می‌کند و CPU را به‌صورت یک کارت مجزا در اختیار سیستم قرار می‌دهد.

این معماری چند مزیت ایجاد می‌کند. در زمان تعمیرات می‌توان CPU را به‌صورت مستقل بررسی یا تعویض کرد. علاوه بر این، سیستم می‌تواند از دو CPU برای ایجاد معماری افزونه استفاده کند. همچنین طراحی ماژولار امکان توسعه و نگهداری آسان‌تر پنل را در پروژه‌های بزرگ فراهم می‌کند.

بر اساس مستندات خانواده S81-HS، کارت U1002 از پردازنده خانواده Renesas H8، حافظه RAM و Flash، Ethernet Controller، Clock داخلی، Watchdog مستقل و سیستم عیب‌یابی سخت‌افزاری برخوردار است.

مشخصات فنی CPU پنل SCAME

قابلیت Dual CPU در CPU پنل SCAME

یکی از مهم‌ترین قابلیت‌های S81-U1002-1 امکان استفاده از دو CPU در سیستم است. این طراحی زمانی اهمیت پیدا می‌کند که پروژه به Availability بالاتری نیاز داشته باشد.

در معماری Redundant، یک CPU به‌عنوان واحد اصلی فعالیت می‌کند و CPU دوم آماده است تا در صورت بروز مشکل در پردازنده اصلی، نقش آن را بر عهده بگیرد. این ساختار احتمال از دست رفتن کامل پردازش مرکزی به دلیل خرابی یک CPU را کاهش می‌دهد.

در پالایشگاه‌ها، مجتمع‌های پتروشیمی، نیروگاه‌ها و سایر تأسیسات حیاتی، این موضوع اهمیت زیادی دارد. در چنین پروژه‌هایی خاموش شدن کامل Fire & Gas System حتی برای مدت کوتاه می‌تواند مشکلات عملیاتی و ایمنی ایجاد کند.

با این حال باید توجه داشت که وجود دو CPU به‌تنهایی کل سیستم را Redundant نمی‌کند. منبع تغذیه، کارت‌های I/O، Rack Controller، شبکه و تجهیزات Field نیز باید متناسب با سطح Availability موردنظر طراحی شوند.

قابلیت استفاده در معماری‌های SIL2 و SIL3

CPU پنل SCAME برای استفاده در معماری‌های Fault-Tolerant مرتبط با SIL2 و SIL3 معرفی شده است. با این حال از نظر فنی نباید یک CPU را به‌تنهایی «سیستم SIL3» معرفی کرد.

سطح SIL به کل Safety Function مربوط می‌شود و تمام اجزای مسیر ایمنی از Detector تا Logic Solver و Final Element در ارزیابی نقش دارند. استاندارد IEC 61508 چارچوب اصلی Functional Safety برای سیستم‌های الکتریکی، الکترونیکی و قابل برنامه‌ریزی مرتبط با ایمنی را مشخص می‌کند.

برای مطالعه مرجع اصلی می‌توان به استاندارد IEC 61508 مراجعه کرد. IEC 61508 – Functional Safety

بنابراین عبارت صحیح برای معرفی CPU پنل SCAME این است:

S81-U1002-1 قابلیت استفاده در سیستم‌های طراحی‌شده برای معماری‌های SIL2 و SIL3 را دارد و سطح نهایی SIL باید بر اساس کل Safety Function تعیین شود.

قابلیت Hot Swap در CPU پنل SCAME

یکی دیگر از ویژگی‌های مهم S81-U1002-1 قابلیت Hot Swap است. این ویژگی به تیم تعمیرات اجازه می‌دهد در شرایط تعریف‌شده، عملیات سرویس و تعویض CPU را بدون خاموش کردن کامل تمام سیستم مدیریت کند.

Hot Swap در سیستم‌های صنعتی ارزش بالایی دارد، زیرا خاموش کردن کل پنل برای تعویض یک کارت ممکن است باعث از دست رفتن پوشش ایمنی در بخشی از سایت شود.

اگر سیستم از دو CPU استفاده کند، تیم Maintenance می‌تواند از معماری افزونه برای انجام تعمیرات با حداقل اختلال استفاده کند.

با این حال Hot Swap به معنی خارج کردن آزادانه CPU در هر زمان نیست. تکنسین باید وضعیت CPU اصلی و پشتیبان، Configuration و Procedure تعمیراتی پروژه را قبل از هر اقدام بررسی کند.

Watchdog مستقل در کارت S81-U1002-1

یک پردازنده صنعتی فقط نباید تجهیزات خارجی را کنترل کند؛ باید بتواند عملکرد خودش را نیز تا حد ممکن بررسی کند.

CPU پنل SCAME دارای Watchdog مستقل است. Watchdog چرخه عملکرد پردازنده و نرم‌افزار را کنترل می‌کند و در صورت بروز برخی شرایط غیرعادی می‌تواند به سیستم در شناسایی Fault کمک کند.

این ویژگی در سیستم‌های Fire & Gas اهمیت زیادی دارد. اگر پردازنده به دلیل مشکل نرم‌افزاری یا سخت‌افزاری متوقف شود، سیستم نباید بدون اطلاع اپراتور در وضعیت نامشخص باقی بماند.

علاوه بر Watchdog، U1002 قابلیت Self-Diagnostic سخت‌افزاری نیز دارد و برخی خطاهای داخلی را کنترل می‌کند.

حافظه RAM و Flash در CPU پنل SCAME

کارت S81-U1002-1 دارای 4 مگابایت Static RAM و 2 مگابایت Flash Memory است. این حافظه‌ها برای اجرای برنامه، نگهداری اطلاعات سیستم و Configuration موردنیاز CPU استفاده می‌شوند.

وجود Flash Memory امکان ذخیره برنامه و اطلاعات موردنیاز سیستم را فراهم می‌کند و RAM نیز اطلاعات لازم برای پردازش سریع را در اختیار CPU قرار می‌دهد.

این موضوع هنگام تعویض CPU اهمیت ویژه‌ای دارد. تکنسین نباید فرض کند که نصب فیزیکی یک کارت جدید به معنی آماده بودن فوری سیستم است. Configuration و سازگاری نرم‌افزاری نیز باید بررسی شوند.

ارتباط Ethernet در CPU پنل SCAME

کارت S81-U1002-1 دارای Ethernet Controller داخلی است و ارتباط Ethernet 10/100 را از طریق کانکتور RJ45 پشتیبانی می‌کند.

این قابلیت امکان استفاده از CPU در ساختار شبکه داخلی و Supervisory سیستم S81-HS را فراهم می‌کند.

با این حال Ethernet روی CPU را نباید با Modbus RTU اشتباه گرفت. برای Modbus، سیستم S81 از کارت‌های ارتباطی مخصوص مانند S81-F7006 استفاده می‌کند. بنابراین وجود RJ45 به معنی پشتیبانی خودکار از هر پروتکل صنعتی نیست.

این تفکیک در طراحی سیستم اهمیت دارد. اگر پروژه به ارتباط با DCS یا SCADA نیاز داشته باشد، مهندس باید نوع Protocol موردنیاز را مشخص و کارت مناسب را انتخاب کند.

ارتباط CPU با کارت‌های ورودی SCAME

کارت‌های ورودی اطلاعات Field را وارد سیستم می‌کنند و CPU آن‌ها را پردازش می‌کند.

برای نمونه، خانواده F4000 سیگنال دتکتورهای گاز و ترانسمیترهای 4–20mA را دریافت می‌کند. F3002 نیز خطوط Conventional را مدیریت می‌کند. بعد از دریافت سیگنال، CPU مقدار یا وضعیت را بررسی می‌کند و منطق برنامه‌ریزی‌شده را اجرا می‌کند.

به همین دلیل صفحه CPU پنل SCAME باید از نظر لینک داخلی با صفحه «کارت‌های ورودی SCAME» ارتباط مستقیم داشته باشد. این ساختار به Google نشان می‌دهد که صفحات مختلف S81-HS بخشی از یک مجموعه فنی واحد هستند.

ارتباط CPU با کارت‌های خروجی SCAME

بعد از پردازش اطلاعات، CPU باید فرمان لازم را در اختیار کارت‌های خروجی قرار دهد.

کارت‌های سری F5000 می‌توانند خروجی‌های Open Collector، Relay و مدارهای آژیر را مدیریت کنند. CPU بر اساس Cause & Effect مشخص می‌کند چه Outputی و در چه شرایطی فعال شود.

برای مثال ممکن است یک Alarm باعث فعال شدن آژیر و هم‌زمان ارسال یک Relay Contact به سیستم DCS شود.

بنابراین CPU پنل SCAME نقش واسط میان Detection و Action را بر عهده دارد.

ارتباط CPU با کارت‌های لوپ SCAME

کارت‌های F7000 اطلاعات تجهیزات آدرس‌پذیر یا شبکه‌های ارتباطی را مدیریت می‌کنند. برای مثال کارت Loop می‌تواند وضعیت ده‌ها Detector و Module را دریافت کند و آن‌ها را به CPU منتقل کند.

CPU اطلاعات Deviceها را پردازش و در سیستم مرکزی ثبت می‌کند.

به همین دلیل در معماری S81-HS، CPU، Loop Card و Deviceهای Field بخشی از یک زنجیره ارتباطی واحد هستند.

ارتباط CPU با سیستم اطفای حریق

در پروژه‌هایی که S81-HS وظیفه کنترل سیستم اطفا را نیز بر عهده دارد، کارت F6001 منطق Extinguishing Zone را مدیریت می‌کند، اما CPU همچنان پردازش مرکزی و ارتباط میان کارت‌ها را هماهنگ می‌کند.

در سیستم‌های اطفای گازی مانند FM-200، IG-541، IG-55 و IG-100، هماهنگی صحیح میان Detection، Logic و Output اهمیت بسیار زیادی دارد.

به همین دلیل صفحه CPU پنل SCAME می‌تواند از نظر لینک داخلی با صفحات سیستم‌های اطفای گازی سایت نیز ارتباط داشته باشد؛ البته لینک مستقیم بهتر است در بخش کارت اطفا و F6001 بیشتر استفاده شود تا ساختار لینک‌سازی طبیعی بماند.

CPU پنل SCAME و استاندارد EN 54-2

CPU بخشی از تجهیزات Control and Indicating سیستم اعلام حریق است. استاندارد BS EN 54-2 الزامات، روش‌های آزمون و معیارهای عملکرد تجهیزات کنترل و نمایش سیستم اعلام حریق را مشخص می‌کند. BSI این استاندارد را همچنان Current اعلام می‌کند.

برای مطالعه مرجع معتبر می‌توان از صفحه رسمی BSI استفاده کرد. BS EN 54-2 – Control and Indicating Equipment

وجود چنین لینک خارجی در صفحه محصول ارزش بیشتری از لینک دادن به فروشگاه‌ها یا وبلاگ‌های عمومی دارد، زیرا BSI مرجع اصلی استاندارد است.

کاربرد CPU پنل SCAME در پروژه‌های صنعتی

S81-U1002-1 بیشتر در پروژه‌هایی کاربرد دارد که سیستم اعلام حریق فقط یک پنل ساختمانی ساده نیست و چندین نوع Fire & Gas Function باید در یک مرکز کنترل مدیریت شوند.

این پروژه‌ها می‌توانند شامل پالایشگاه، پتروشیمی، نیروگاه، کارخانه‌های شیمیایی، صنایع فولاد، تأسیسات نفت و گاز و زیرساخت‌های انرژی باشند.

در چنین سایت‌هایی، CPU ممکن است هم‌زمان اطلاعات دتکتورهای دود، حرارت، شعله، گازهای قابل اشتعال، گازهای سمی، حسگرهای اکسیژن، سیستم‌های اطفا و تجهیزات ارتباطی را مدیریت کند.

همین پیچیدگی باعث می‌شود پردازنده S81-HS نسبت به CPU یک پنل ساختمانی ساده نقش گسترده‌تری داشته باشد.

تفاوت CPU پنل S81-HS با پنل‌های معمولی

این تفاوت‌ها نشان می‌دهند که S81-U1002-1 فقط یک برد پردازنده ساده نیست، بلکه بخشی از یک پلتفرم صنعتی ماژولار است.

اهمیت CPU پنل SCAME به‌عنوان Spare Part

در بسیاری از پروژه‌های صنعتی، پنل S81-HS سال‌ها قبل نصب شده و هنوز در حال بهره‌برداری است. در چنین شرایطی ممکن است کارفرما قصد تعویض کل سیستم را نداشته باشد و فقط به یک CPU جایگزین نیاز پیدا کند.

S81-U1002-1 در این پروژه‌ها یکی از Spare Partهای حیاتی محسوب می‌شود.

با این حال هنگام خرید CPU یدکی باید Part Number، Revision، نسخه Firmware و Configuration سیستم بررسی شوند.

خرید کارت تنها بر اساس ظاهر یا شماره اصلی محصول می‌تواند ریسک ناسازگاری ایجاد کند.

نکات مهم قبل از تعویض CPU

قبل از تعویض CPU پنل SCAME بهتر است تیم فنی از Configuration سیستم Backup تهیه کند. همچنین باید مشخص شود پنل یک CPU دارد یا از معماری Dual CPU استفاده می‌کند.

اگر CPU دوم در سیستم وجود دارد، وضعیت Primary و Secondary باید پیش از انجام تعمیرات بررسی شود.

پس از نصب کارت جدید نیز بهتر است Communication، Event Processing، Display، کارت‌های I/O و عملکرد Logicهای اصلی تست شوند.

در پروژه‌های Fire & Gas، تعویض CPU نباید مانند تعویض یک برد الکترونیکی معمولی انجام شود؛ زیرا عملکرد آن با بخش مهمی از Safety System ارتباط دارد.

تعمیر و نگهداری CPU پنل SCAME

در برنامه نگهداری سیستم بهتر است تنها زمانی سراغ CPU نرویم که پنل از کار افتاده است.

تیم Maintenance باید Fault History، وضعیت CPU Redundant، Communication، Ethernet Link، Clock، Watchdog و خطاهای سخت‌افزاری را در سرویس‌های دوره‌ای بررسی کند.

NFPA 72 نسخه 2025 نیز Inspection، Testing and Maintenance را یکی از بخش‌های اصلی مدیریت سیستم‌های اعلام حریق معرفی می‌کند.

برای مطالعه بیشتر می‌توان به نسخه رسمی NFPA 72 مراجعه کرد. NFPA 72 – National Fire Alarm and Signaling Code

برای بررسی فنی، راه‌اندازی یا تعمیر سیستم نیز می‌توان از بخش خدمات ایمن سازه وزین استفاده کرد. خدمات ایمن سازه وزین

راهنمای خرید CPU پنل SCAME S81-U1002-1

برای خرید CPU پنل SCAME بهتر است فقط عبارت S81-U1002-1 را برای فروشنده ارسال نکنید. اگر قطعه برای سیستم موجود خریداری می‌شود، عکس Label کارت فعلی، مدل کامل پنل، Revision سخت‌افزار، وضعیت CPU دوم و اطلاعات Software را نیز در اختیار تیم فنی قرار دهید.

اگر CPU برای پروژه جدید انتخاب می‌شود، مهندس باید ابتدا مشخص کند که Configuration سیستم Single CPU خواهد بود یا Dual CPU.

همچنین تعداد Rackها، کارت‌های I/O، Requirementهای Availability و معماری Safety System روی انتخاب نهایی تأثیر دارند.

برای استعلام موجودی و بررسی سازگاری می‌توان با کارشناسان ایمن سازه وزین در ارتباط بود. تماس با ایمن سازه وزین

چهار ویژگی مهم CPU پنل SCAME

چهار مشخصه فنی اصلی

سوالات متداول درباره CPU پنل SCAME

CPU پنل SCAME چه مدلی است؟

مدل S81-U1002-1 یکی از CPUهای اصلی سیستم S81-HS است و پردازش مرکزی اطلاعات کارت‌های مختلف را انجام می‌دهد.

آیا CPU پنل SCAME قابلیت Redundancy دارد؟

بله. S81-HS می‌تواند با دو CPU در معماری افزونه کار کند تا Availability سیستم افزایش پیدا کند.

آیا S81-U1002-1 Hot Swap است؟

بله. کارت برای سرویس و تعویض در معماری مربوطه قابلیت Hot Swap دارد.

آیا CPU پنل SCAME پورت Ethernet دارد؟

بله. کارت از Ethernet 10/100 و کانکتور RJ45 استفاده می‌کند.

CPU چه مقدار حافظه دارد؟

U1002 دارای 4 مگابایت RAM و 2 مگابایت Flash قابل توسعه است.

آیا S81-U1002-1 دارای Watchdog است؟

بله. Watchdog مستقل عملکرد پردازنده و Software Cycle را زیر نظر دارد.

آیا CPU پنل SCAME دارای SIL3 است؟

بهتر است گفته شود این کارت قابلیت استفاده در معماری‌های Fault-Tolerant مرتبط با SIL2 و SIL3 را دارد. سطح نهایی SIL باید برای کل Safety Function محاسبه شود.

آیا CPU دوم به‌صورت خودکار جای CPU اصلی را می‌گیرد؟

معماری S81-HS امکان استفاده از CPU افزونه را فراهم می‌کند. نحوه Failover و Configuration باید مطابق Manual و طراحی سیستم انجام شود.

آیا می‌توان یک CPU جدید را مستقیم جایگزین CPU قدیمی کرد؟

قبل از تعویض باید Revision، Firmware، Configuration و سازگاری کارت بررسی شود. صرف یکسان بودن Part Number همیشه برای تصمیم نهایی کافی نیست.

CPU پنل SCAME در چه صنایعی استفاده می‌شود؟

این کارت بیشتر در سیستم‌های Fire & Gas صنعتی مانند نفت، گاز، پتروشیمی، نیروگاه و تأسیسات فرآیندی کاربرد دارد.

جمع‌بندی

CPU پنل SCAME مدل S81-U1002-1 پردازنده مرکزی سیستم S81-HS است و نقش اصلی را در مدیریت اطلاعات، Logic، Cause & Effect و ارتباط میان کارت‌های مختلف پنل بر عهده دارد. معماری مستقل و ماژولار این CPU امکان تعمیر، تعویض و استفاده از پردازنده دوم را فراهم می‌کند.

قابلیت‌هایی مانند Dual CPU Redundancy، Hot Swap، Ethernet 10/100، Watchdog مستقل، Self-Diagnostic، حافظه RAM و Flash باعث شده‌اند S81-U1002-1 برای پروژه‌های صنعتی و سیستم‌های Fire & Gas با سطح Availability بالا مناسب باشد.

در زمان خرید یا تعویض CPU پنل SCAME باید Part Number، Revision، Configuration، Firmware و وضعیت معماری Redundant سیستم بررسی شوند. این موضوع به‌خصوص در پروژه‌های قدیمی و سیستم‌هایی که به‌عنوان Safety System فعالیت می‌کنند اهمیت زیادی دارد.
