آژیر ضد انفجار MEDC DB3؛ آژیر صنعتی قدرتمند برای مناطق مستعد انفجار
- ✓صدای قدرتمند تا 115dB(A) در فاصله یک متر
- ✓تأییدیه Ex d / Ex de برای محیطهای Hazardous
- ✓بدنه GRP مقاوم با درجه حفاظت IP66 و IP67
- ✓Toneهای متعدد قابل انتخاب همراه با Volume Control

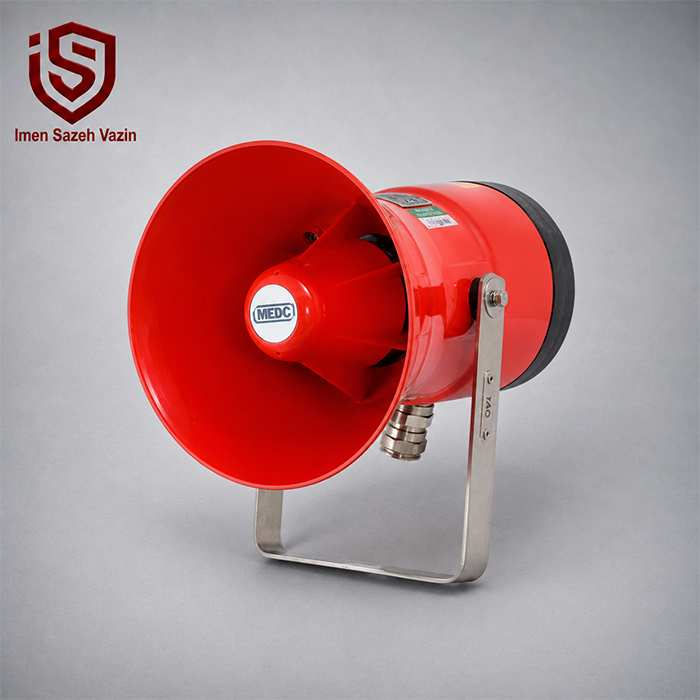

معرفی آژیر ضد انفجار MEDC DB3؛ آژیر صنعتی قدرتمند برای مناطق مستعد انفجار
آژیر ضد انفجار MEDC DB3؛ آژیر صنعتی قدرتمند برای مناطق مستعد انفجار
آژیر ضد انفجار MEDC DB3 یکی از آژیرهای صنعتی شناختهشده برای اعلام خطر در پالایشگاهها، پتروشیمیها، سکوهای نفت و گاز و سایر محیطهایی است که احتمال حضور گاز یا گردوغبار قابل اشتعال وجود دارد. MEDC این مدل را با ساختار Flameproof، صدای خروجی بالا و بدنه مقاوم در برابر خوردگی تولید کرده تا حتی در محیطهای پرصدا و شرایط سخت صنعتی، هشدار صوتی واضحی ایجاد کند. نسخه Long Flare این آژیر میتواند تا حدود 115 dB(A) در فاصله یک متر صدا تولید کند.
نکتهای که در معرفی این محصول اهمیت دارد، تفاوت DB3 اصلی با مدل جدیدتر DB3B است. Eaton مدل DB3B را بهعنوان نسل جایگزین DB3 معرفی کرده و قابلیتهایی مانند صدای بالاتر، امکانات کنترلی بیشتر و تأییدیههای جدیدتر را به آن افزوده است. بنابراین مشخصاتی که در این صفحه میخوانید مربوط به MEDC DB3 نسل اصلی است و نباید آنها را با مشخصات DB3B ترکیب کرد.
آژیر MEDC DB3 دقیقاً چه کاری انجام میدهد؟
وظیفه DB3 ساده اما بسیار حیاتی است: زمانی که سیستم Fire & Gas، سیستم اعلام حریق یا کنترل فرایند شرایط خطر را تشخیص میدهد، کنترلر برق موردنیاز آژیر را برقرار میکند و DB3 یک هشدار صوتی قدرتمند ایجاد میکند.
در یک ساختمان معمولی، صدای یک آژیر استاندارد اغلب برای هشدار کافی است. اما شرایط در پالایشگاه یا واحد فرایندی فرق دارد. کمپرسورها، پمپها، توربینها و ماشینآلات سنگین سطح صدای پسزمینه بالایی ایجاد میکنند؛ بنابراین آژیر باید صدای قویتری تولید کند تا کارکنان هشدار را بشنوند.
نسخه Long Flare مدل DB3 حداکثر حدود 115 دسیبل در فاصله یک متر تولید میکند، در حالی که Short Flare حدود 108 دسیبل خروجی دارد. میزان دقیق صدا به Tone انتخابشده و تنظیم Volume بستگی دارد.
چرا DB3 را «ضدانفجار» مینامیم؟
عبارت Explosion-Proof یا Flameproof به این معنی نیست که آژیر مانع انفجار کل محیط میشود. منظور این است که سازنده Housing و اجزای الکتریکی را طوری طراحی کرده تا اگر درون تجهیز جرقه یا احتراق ایجاد شد، شعله نتواند به آسانی به فضای قابل اشتعال اطراف منتقل شود.
DB3 در نسخههای Ex d و Ex de عرضه شده است. مدارک این خانواده تأییدیههای زیر را برای مدلهای مربوطه نشان میدهند:
- EEx d IIC
- EEx de IIC
- ATEX II 2 GD
- مناسب Zone 1 و Zone 2 در پیکربندیهای مربوطه
- IECEx برای نسخههای Ex d و Ex de
گواهی ATEX نسخه Ex d با شماره BAS00ATEX2097X و نسخه Ex de با شماره BAS00ATEX2098X ثبت شده است.
این ویژگی DB3 را برای سایتهایی مناسب میکند که امکان تشکیل اتمسفر انفجاری در آنها وجود دارد. البته مهندس پروژه باید Marking درجشده روی Nameplate همان دستگاه را با Zone، Gas Group و Temperature Class پروژه تطبیق دهد.
Zone 1 و Zone 2 یعنی چه؟
در محیط صنعتی، طراحان مناطق دارای گاز قابل اشتعال را براساس احتمال تشکیل اتمسفر انفجاری طبقهبندی میکنند. در Zone 1 احتمال دارد در شرایط بهرهبرداری عادی، مخلوط قابل اشتعال برای مدتی تشکیل شود و در Zone 2 این احتمال کمتر است و معمولاً فقط در شرایط غیرعادی یا برای مدت کوتاه رخ میدهد.
مدلهای دارای Certification مناسب DB3 برای چنین محیطهایی ساخته شدهاند. به همین دلیل این آژیر را میتوان در پروژههای نفت، گاز و پتروشیمی بررسی کرد، ولی انتخاب نهایی همیشه باید بر اساس گواهی همان Part Number انجام شود.
شدت صدای آژیر MEDC DB3
شدت صدا یکی از مهمترین معیارهای انتخاب آژیر صنعتی است.
| نوع Flare | حداکثر خروجی تقریبی |
|---|---|
| Long Flare | 115 dB(A) ±3 dB |
| Short Flare | 108 dB(A) ±3 dB |
این اعداد به Tone و نسخه دستگاه وابسته هستند. MEDC در دیتاشیت قدیمی DB3 برای Long Flare، خروجی 115 dB(A) و برای Short Flare حدود 108 dB(A) اعلام کرده است.
وجود Volume Control داخلی نیز اجازه میدهد تکنسین خروجی را با شرایط محل هماهنگ کند. همیشه استفاده از بیشترین حجم صدا بهترین انتخاب نیست؛ سطح صوت باید آنقدر از Ambient Noise بالاتر باشد که هشدار شنیده شود، اما نباید بیدلیل برای کارکنان آسیب صوتی ایجاد کند.
تنهای مختلف هشدار
DB3 فقط یک صدای ثابت تولید نمیکند. MEDC برای این خانواده مجموعهای از Toneهای قابل انتخاب در نظر گرفته است تا بتوان نوع هشدار را با استاندارد سایت هماهنگ کرد.
در اسناد فروش قدیمی DB3 معمولاً 27 Tone قابل انتخاب ذکر شده، در حالی که برخی نسخههای Technical Manual جدیدتر برای DB3 تا 32 حالت Tone را نمایش میدهند. این اختلاف به Revision و نسخه الکترونیکی دستگاه مربوط میشود.
بنابراین برای محصول موجود بهتر است تعداد دقیق Toneها از روی Revision برد داخلی یا Manual مربوط به همان دستگاه بررسی شود.
این Toneها شامل الگوهایی مانند صدای پیوسته، Sweep، Intermittent و Alternating هستند و میتوان آنها را برای هشدارهای مختلف سایت تنظیم کرد.
امکان ایجاد دو نوع هشدار صوتی
در بسیاری از نسخههای DB3، سیستم میتواند بین دو Tone مختلف سوئیچ کند.
برای مثال یک کارخانه میتواند:
- Tone اول را برای Fire Alarm
- Tone دوم را برای Evacuation یا General Alarm
در نظر بگیرد.
در نسخه DC میتوان این تغییر Tone را از طریق تغییر Polarity یا روش سیمبندی تعریفشده انجام داد.
این قابلیت بهخصوص در سایتهایی مفید است که کارکنان باید فقط از روی نوع صدای آژیر بفهمند چه واکنشی نشان دهند.
بدنه GRP مقاوم در برابر خوردگی
MEDC برای بدنه و Horn مدل DB3 از Glass Reinforced Polyester یا GRP استفاده کرده است.
این ماده چند مزیت مهم دارد. وزن آن نسبت به بسیاری از بدنههای فلزی کمتر است، در برابر خوردگی مقاومت مناسبی دارد و برای استفاده در محیطهای ساحلی، Offshore و سایتهای صنعتی گزینه مطلوبی محسوب میشود.
GRP این مدل همچنین در برابر اشعه UV مقاوم است و خاصیت Anti-Static دارد. MEDC براکت نصب و پیچهای Cover را نیز از Stainless Steel تولید کرده است.
این ترکیب باعث میشود رطوبت، باران، هوای شور و بسیاری از عوامل محیطی نسبت به تجهیزات فلزی معمولی آسیب کمتری به آژیر وارد کنند.
IP66 و IP67
مدل DB3 دارای درجه حفاظت IP66 و IP67 است.
IP66 نشان میدهد محفظه در برابر گردوغبار و پاشش شدید آب حفاظت بالایی دارد. IP67 نیز مقاومت دستگاه را در برابر غوطهوری موقت طبق شرایط تعریفشده استاندارد نشان میدهد.
این ویژگی برای آژیری که ممکن است روی سازههای فضای باز پالایشگاه، سکوی Offshore یا سایت صنعتی نصب شود اهمیت زیادی دارد.
البته Cable Gland، Blanking Plug و روش نصب نیز باید IP Rating کل مجموعه را حفظ کنند. نصب یک آژیر IP67 با گلند نامناسب میتواند حفاظت واقعی سیستم را کاهش دهد.
محدوده دمای محیط
محدوده دمای مجاز به نسخه DB3 بستگی دارد.
برای مدل اصلی DB3، مدارک MEDC محدوده تقریبی زیر را نشان میدهند:
20- تا 70+ درجه سانتیگراد
نسخه DB3L برای محیطهای سردتر عرضه میشود و میتواند تا حدود:
55- تا 70+ درجه سانتیگراد
کار کند.
Temperature Class نیز به حداکثر Ambient Temperature وابسته است. برای مثال در بعضی گواهیها محدوده تا +55°C با T5 و تا +70°C با T4 ارتباط دارد.
بنابراین برای پروژههای Hazardous باید فقط عبارت «-55 تا +70» را به همه DB3ها تعمیم ندهیم؛ نسخه DB3L مخصوص Low Temperature است.
ولتاژ تغذیه
خانواده DB3 با Supplyهای مختلف عرضه شده است.
نسخه DC میتواند در محدوده:
12 تا 48VDC
کار کند. همچنین نسخههای AC مختلف نیز در این خانواده وجود داشتهاند و کاتالوگ MEDC ولتاژهایی تا حدود 254VAC را برای برخی Variantها نشان میدهد.
در سیستمهای اعلام حریق و Fire & Gas، نسخه 24VDC کاربرد بسیار رایجی دارد؛ اما ولتاژ واقعی محصول موجود باید از روی Nameplate کنترل شود.
وصلکردن نسخه اشتباه به Supply نامناسب میتواند آژیر را آسیب بزند.
توان DB3
DB3 در خانواده 15W قرار میگیرد.
این Rating با Maximum Power Rating آژیر ارتباط دارد و در اسناد Certification نیز مدل DB3 با Rating حداکثر 15W دیده میشود.
نباید این عدد را با میزان صدای خروجی اشتباه گرفت. Watt مشخصه الکتریکی است، در حالی که dB(A) شدت صدای قابل شنیدن را نشان میدهد.
قابلیت اتصال End-of-Line Resistor
MEDC برای DB3 گزینه End-of-Line Resistor نیز ارائه کرده است.
در مدارهای Fire Alarm یا Fire & Gas، مقاومت انتهای خط به کنترلر کمک میکند سلامت Wiring را پایش کند. اگر کابل قطع شود یا Short Circuit رخ دهد، Panel میتواند Fault را از وضعیت Alarm تشخیص دهد.
مقدار مقاومت و نحوه سیمبندی باید با Panel پروژه هماهنگ شود.
برای بررسی نحوه اتصال تجهیزات صوتی به سیستم میتوان از بخش کنترل پنل اعلام حریق استفاده کرد.

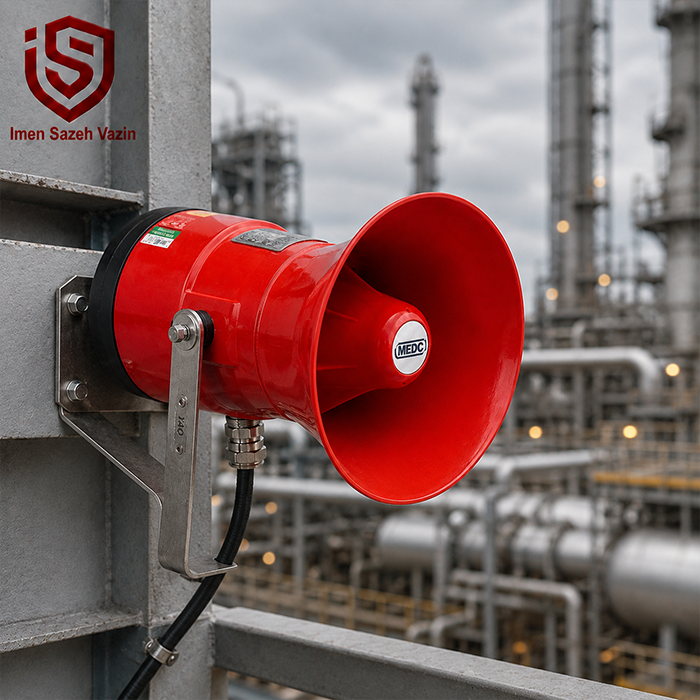

کاربرد در پالایشگاه و پتروشیمی
پالایشگاه یکی از مناسبترین کاربردهای این خانواده است.
در چنین سایتی هم احتمال حضور Hydrocarbon Gas وجود دارد و هم ماشینآلات سطح صدای بالایی ایجاد میکنند. بنابراین آژیر باید دو ویژگی را همزمان داشته باشد: Certification مناسب Hazardous Area و Sound Pressure بالا.
DB3 با خروجی تا 115dB، ساختار Ex d/Ex de و بدنه GRP این نیازها را پوشش میدهد.
کاربرد در سکوهای نفت و گاز
محیط Offshore شرایط سختتری دارد. رطوبت زیاد، نمک، باد و خوردگی میتوانند تجهیزات معمولی را سریع فرسوده کنند.
استفاده از GRP مقاوم در برابر UV در بدنه DB3 و قطعات Stainless Steel باعث شده این خانواده برای محیطهای Offshore و Onshore مناسب باشد. مستندات MEDC نیز DB3 را برای چنین شرایط سختی معرفی میکنند.
کاربرد در ایستگاههای کمپرسور و Pump Area
کمپرسورها و پمپهای بزرگ صدای زیادی تولید میکنند. در نتیجه یک Sounder ضعیف ممکن است در زمان حادثه شنیده نشود.
DB3 در این محیطها میتواند بهعنوان بخشی از سیستم Audible Alarm استفاده شود.
مهندس باید تعداد و موقعیت آژیرها را براساس Noise Survey، موانع و فاصله کارکنان تعیین کند؛ صرف داشتن 115dB خروجی تضمین نمیکند تمام سایت پوشش مناسبی داشته باشد.
کاربرد در واحدهای فرایندی
در Process Areaها ممکن است سیستم Fire & Gas شرایط مختلفی مانند Fire، Gas Leak یا Emergency Shutdown را تشخیص دهد.
وجود Toneهای مختلف اجازه میدهد سیستم برای هر رویداد یک الگوی صوتی مشخص تعریف کند. کارکنان پس از آموزش میتوانند از روی Tone متوجه نوع هشدار شوند و دستورالعمل مناسب را اجرا کنند.
اتصال MEDC DB3 به سیستم اعلام حریق
DB3 خودش Fire Detector یا Addressable Device نیست. این دستگاه خروجی صوتی سیستم را ایجاد میکند.
کنترل پنل یا سیستم Fire & Gas پس از دریافت Signal از Detectorها برق یا فرمان موردنیاز Sounder را فراهم میکند.
در یک پروژه حرفهای، مهندس باید Load خروجی، مصرف جریان، Voltage Drop، کابل و تعداد Sounderها را بررسی کند.
برای طراحی کامل چنین شبکهای میتوان از خدمات طراحی و اجرای سیستمهای اعلام حریق استفاده کرد.
نکته مهم درباره نسخه DB3 و DB3B
مدل DB3 اکنون یک محصول Legacy محسوب میشود. Eaton مدل DB3B را صراحتاً بهعنوان Replacement نسل DB3 معرفی کرده است. DB3B در نسخه جدید میتواند تا 122dB در یک متر خروجی داشته باشد، 28 Tone در هر Stage ارائه دهد و از امکانات کنترلی جدیدتری پشتیبانی کند.
این موضوع به معنی غیرقابلاستفاده بودن DB3 موجود نیست. اگر محصول سالم باشد، Certification آن با پروژه تطابق داشته باشد و سیستم برای همان مدل طراحی شده باشد، DB3 همچنان در سایتهای قدیمی قابل استفاده است.
اما برای پروژه جدید یا Replacement، بهتر است Compatibility مدل DB3B نیز بررسی شود.
برای مشاهده نسل جدید میتوانید دیتاشیت رسمی Eaton MEDC DB3B را ببینید.
همچنین اطلاعات رسمی قدیمی DB3 در کاتالوگ Eaton/MEDC شامل DB3 ثبت شده است.
جدول مشخصات فنی آژیر ضد انفجار MEDC DB3
| مشخصه | مقدار / توضیح |
|---|---|
| برند | MEDC / Eaton Crouse-Hinds |
| مدل | DB3 |
| نوع تجهیز | Explosion-Proof Audible Sounder |
| توان نامی | تا 15W |
| خروجی Long Flare | تا 115dB(A) در 1 متر |
| خروجی Short Flare | حدود 108dB(A) در 1 متر |
| Volume Control | دارد |
| Tone | چند Tone قابل انتخاب؛ بسته به Revision حدود 27 تا 32 |
| امکان Tone دوم | در نسخههای مربوطه |
| DC Supply | 12 تا 48VDC |
| AC Versions | موجود در ولتاژهای مختلف، بسته به Part Number |
| بدنه | Anti-static UV-stable GRP |
| Horn / Flare | GRP مقاوم |
| براکت | Stainless Steel |
| پیچها | Stainless Steel |
| درجه حفاظت | IP66 / IP67 |
| ATEX Ex d | BAS00ATEX2097X |
| ATEX Ex de | BAS00ATEX2098X |
| Gas Group | IIC در Variantهای مربوطه |
| ATEX Category | II 2 GD |
| کاربرد | Zone 1 / Zone 2 طبق Certification |
| DB3 Ambient | تقریباً -20 تا +70°C |
| DB3L Ambient | تقریباً -55 تا +70°C |
| End-of-Line Resistor | Option |
| وزن | حدود 6kg، وابسته به Variant |
| رنگ | Natural Black یا رنگ سفارشی کارخانه |
| نسخه جایگزین جدید | MEDC DB3B |
مشخصات دقیق هر دستگاه به Certification، Voltage، Flare، نوع Terminal Chamber و Revision آن وابسته است. بنابراین هنگام سفارش محصول موجود باید Nameplate و Part Number کامل بررسی شوند.
تفاوت Long Flare و Short Flare
Long Flare حجم بیشتری دارد، اما بیشترین Sound Pressure را ارائه میکند و برای محیطهای بسیار پرصدا مناسبتر است.
Short Flare ابعاد جمعوجورتری دارد و در مکانهایی که محدودیت نصب وجود دارد مفید است، ولی حدود 7dB خروجی کمتری نسبت به Long Flare دارد.
اگر فضای کافی وجود داشته باشد و هدف پوشش صوتی بیشتر باشد، Long Flare معمولاً انتخاب منطقیتری است.
نکات مهم هنگام خرید MEDC DB3
برای DB3 فقط دیدن عبارت «MEDC DB3» کافی نیست. این خانواده Configurationهای متعددی دارد.
پیش از خرید یا Replacement این موارد را بررسی کنید: ولتاژ، DB3 یا DB3L بودن، Ex d یا Ex de بودن، نوع Flare، Certification، تعداد Cable Entry و Part Number کامل.
در سایتهای Hazardous Area، Marking روی Nameplate اهمیت ویژه دارد. هیچوقت فقط بر اساس ظاهر محصول نتیجه نگیرید که دو DB3 از نظر Certification و Wiring یکسان هستند.
جمعبندی
آژیر ضد انفجار MEDC DB3 یک Sounder صنعتی قدرتمند برای اعلام خطر در محیطهای Hazardous و پرسروصدا است. خروجی صوتی تا 115dB(A)، بدنه GRP مقاوم به خوردگی، حفاظت IP66/IP67، Volume Control و پشتیبانی از Toneهای مختلف باعث میشود این مدل سالها در صنایع نفت، گاز، پتروشیمی و تأسیسات Offshore کاربرد دارد.
مدلهای دارای ATEX و IECEx مناسب میتوانند در Zone 1 و Zone 2 استفاده شوند، اما Certification دقیق هر دستگاه باید از روی Nameplate تأیید شود.
از آنجا که Eaton اکنون DB3B را بهعنوان نسل جایگزین ارائه میکند، DB3 را باید یک مدل Legacy دانست. بااینحال در پروژههای موجود و سیستمهایی که برای DB3 طراحی شدهاند، این Sounder همچنان تجهیز مهمی محسوب میشود.
