سیستم اطفاء حریق IG-541 :سیستم اطفاء گازی اینرژن بدون آسیب به تجهیزات

سیستم اطفاء حریق IG-541 یا Inergen یکی از سیستم‌های پیشرفته اطفاء حریق گازی Clean Agent است که برای خاموش کردن آتش بدون استفاده از آب و مواد شیمیایی خورنده طراحی شده است.

این سیستم با استفاده از ترکیبی طبیعی از گازهای نیتروژن (N₂)، آرگون (Ar) و مقدار کمی دی‌اکسید کربن (CO₂)، میزان اکسیژن محیط را تا سطحی کنترل‌شده کاهش می‌دهد و فرآیند احتراق را متوقف می‌کند.

برخلاف بسیاری از روش‌های سنتی اطفاء حریق، سیستم IG-541 پس از تخلیه هیچ‌گونه پسماند جامد یا مایع بر جای نمی‌گذارد و به همین دلیل برای حفاظت از تجهیزات حساس، فضاهای الکتریکی، مراکز داده، اتاق سرور، اتاق کنترل و تجهیزات صنعتی ارزشمند گزینه‌ای مناسب محسوب می‌شود.

ایمن سازه وزین با ارائه راهکارهای تخصصی در زمینه طراحی و اجرای سیستم‌های اطفاء حریق گازی راهکارهای متناسب با شرایط پروژه و الزامات استانداردی ارائه می‌کند.

سیستم اطفاء حریق IG-541 چیست؟

IG-541 یک عامل اطفاء حریق گازی ترکیبی است که از سه گاز طبیعی تشکیل شده است:

• حدود 52 درصد نیتروژن (Nitrogen)
• حدود 40 درصد آرگون (Argon)
• حدود 8 درصد دی‌اکسید کربن (Carbon Dioxide)

این ترکیب به‌صورت طبیعی در محیط وجود دارد و پس از تخلیه، واکنش شیمیایی مخربی با تجهیزات ایجاد نمی‌کند.

مکانیزم اصلی عملکرد IG-541 بر پایه کاهش غلظت اکسیژن محیط است. زمانی که آتش برای ادامه احتراق به اکسیژن کافی دسترسی نداشته باشد، فرآیند سوختن متوقف می‌شود.

در این سیستم، سطح اکسیژن به محدوده‌ای کاهش پیدا می‌کند که برای خاموش شدن شعله کافی است، اما طراحی صحیح سیستم باعث می‌شود شرایط ایمنی برای حضور کوتاه‌مدت افراد نیز در نظر گرفته شود.

نحوه عملکرد سیستم اطفاء حریق IG-541

عملکرد سیستم IG-541 در چند مرحله انجام می‌شود:

1. تشخیص حریق

ابتدا سیستم اعلام حریق از طریق دتکتورهای دود، حرارت یا سایر تجهیزات تشخیص، وجود شرایط غیرعادی را شناسایی می‌کند.

در پروژه‌های حرفه‌ای معمولاً از سیستم‌های آدرس‌پذیر استفاده می‌شود تا محل دقیق حریق مشخص شود.

برای آشنایی بیشتر با ساختار سیستم‌های تشخیص می‌توانید صفحه کنترل پنل اعلام حریق را مشاهده کنید.

2. پردازش فرمان اطفاء

پس از تأیید شرایط حریق، کنترل پنل اطفاء فرمان فعال‌سازی سیستم را صادر می‌کند.

سیستم معمولاً دارای منطق تأیید دو مرحله‌ای است تا احتمال تخلیه اشتباه کاهش پیدا کند.

3. تخلیه گاز IG-541

پس از فعال شدن سیستم، شیرهای سیلندرها باز شده و گاز از طریق شبکه لوله‌کشی و نازل‌ها در فضای حفاظت‌شده منتشر می‌شود.

گاز IG-541 به‌سرعت در محیط پخش شده و غلظت اکسیژن را کاهش می‌دهد.

4. توقف فرآیند احتراق

با کاهش اکسیژن، واکنش احتراق متوقف شده و آتش خاموش می‌شود.

پس از پایان عملیات، محیط بدون باقی‌ماندن مواد شیمیایی یا آلودگی قابل توجه قابل بازگشت به شرایط عادی خواهد بود.

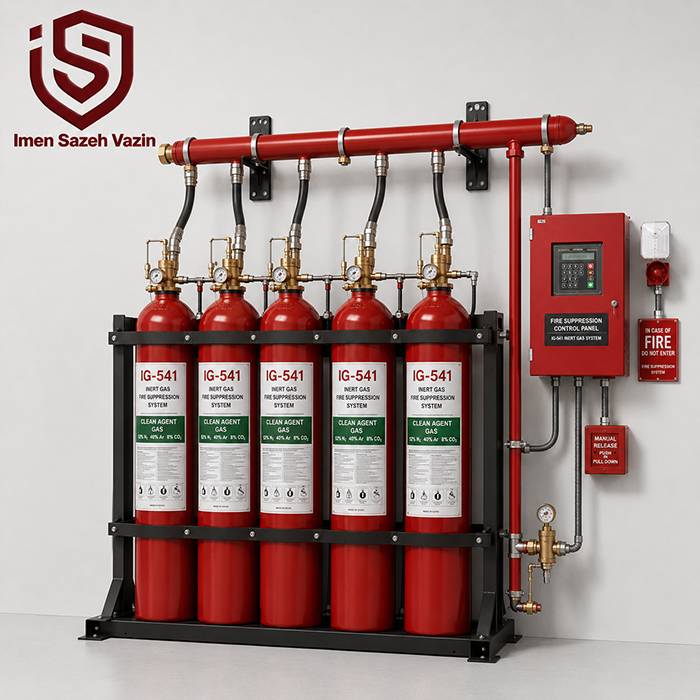

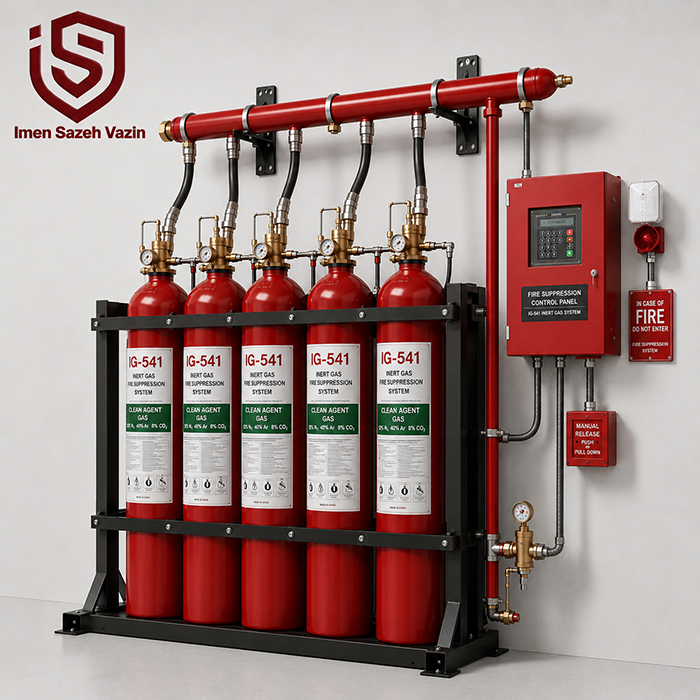

اجزای اصلی سیستم اطفاء حریق IG-541

یک سیستم کامل IG-541 معمولاً از بخش‌های زیر تشکیل می‌شود:

سیلندرهای ذخیره گاز

سیلندرها وظیفه ذخیره‌سازی عامل اطفاء را بر عهده دارند.

تعداد و ظرفیت سیلندرها بر اساس حجم فضای حفاظت‌شده، میزان نشتی مجاز، طراحی غلظت اطفاء و شرایط پروژه تعیین می‌شود.

شیرهای کنترل و فعال‌سازی

شیرهای سیستم وظیفه کنترل آزادسازی گاز را بر عهده دارند.

این شیرها می‌توانند به‌صورت دستی، پنوماتیکی یا الکتریکی فعال شوند.

شبکه لوله‌کشی و نازل‌های تخلیه

گاز ذخیره‌شده توسط لوله‌ها به نازل‌های نصب‌شده در فضای حفاظت‌شده منتقل می‌شود.

طراحی قطر لوله‌ها، تعداد نازل‌ها و محل نصب آن‌ها باید توسط محاسبات هیدرولیکی انجام شود.

کنترل پنل اطفاء حریق

کنترل پنل اطفاء وظیفه مدیریت کل فرآیند را بر عهده دارد.

این پنل اطلاعات دتکتورها، وضعیت فشار، تجهیزات ایمنی و فرمان‌های تخلیه را مدیریت می‌کند.

تجهیزات هشدار و ایمنی

سیستم IG-541 معمولاً شامل تجهیزات زیر نیز می‌شود:

• آژیر هشدار تخلیه
• فلاشر نوری
• شستی Manual Release
• شستی Abort
• Pressure Switch
• تجهیزات کنترل دسترسی

کاربردهای سیستم اطفاء حریق IG-541

سیستم IG-541 بیشتر برای محیط‌هایی استفاده می‌شود که تجهیزات ارزشمند وجود دارد و استفاده از آب یا فوم می‌تواند خسارت ایجاد کند.

مهم‌ترین کاربردها عبارت‌اند از:

اتاق سرور و دیتاسنترها

تجهیزات IT در برابر آب و مواد شیمیایی حساس هستند.

IG-541 بدون ایجاد رسوب یا خوردگی، امکان حفاظت از سرورها و تجهیزات شبکه را فراهم می‌کند.

اتاق‌های کنترل صنعتی

در صنایع نفت، گاز و پتروشیمی، اتاق‌های کنترل دارای تجهیزات بسیار حساس هستند.

استفاده از سیستم اطفاء گازی می‌تواند خسارت ناشی از حریق را کاهش دهد.

اتاق تجهیزات برق

فضاهایی مانند:

• اتاق UPS
• اتاق باتری
• اتاق تابلو برق
• اتاق کنترل

می‌توانند از سیستم IG-541 استفاده کنند.

آرشیوها و مراکز نگهداری اسناد

در مکان‌هایی که اسناد، تجهیزات تاریخی یا اطلاعات مهم نگهداری می‌شوند، سیستم‌های Clean Agent مانند IG-541 گزینه مناسبی هستند.

صنایع نفت، گاز و پتروشیمی

در برخی فضاهای کنترل‌شده صنعتی که تجهیزات حساس وجود دارند، سیستم IG-541 می‌تواند به‌عنوان راهکار اطفاء استفاده شود.

مزایای سیستم اطفاء حریق IG-541

عامل اطفاء طبیعی و دوستدار محیط زیست

گازهای تشکیل‌دهنده IG-541 در طبیعت وجود دارند و پس از تخلیه، اثرات مخرب زیست‌محیطی قابل توجهی ایجاد نمی‌کنند.

این سیستم:

• ODP برابر صفر دارد.
• پتانسیل تخریب لایه اوزون ندارد.
• پس از تخلیه باقی‌مانده شیمیایی ایجاد نمی‌کند.

عدم آسیب به تجهیزات حساس

یکی از مهم‌ترین مزایای IG-541 عدم ایجاد خوردگی یا آلودگی روی تجهیزات است.

پس از تخلیه:

• تجهیزات الکترونیکی نیاز به شست‌وشو ندارند.
• مواد جامد باقی نمی‌ماند.
• فرآیند پاکسازی ساده‌تر است.

مناسب برای فضاهای دارای تجهیزات ارزشمند

در مکان‌هایی که توقف فعالیت هزینه زیادی دارد، IG-541 می‌تواند خسارت ناشی از حریق را کاهش دهد.

ایمنی مناسب برای افراد

IG-541 برخلاف برخی گازهای خاموش‌کننده، از گازهای طبیعی تشکیل شده است.

طراحی صحیح سیستم بر اساس استانداردها، غلظت مناسب را برای خاموش کردن حریق ایجاد می‌کند و هم‌زمان الزامات ایمنی افراد را در نظر می‌گیرد.

تفاوت سیستم IG-541 با FM-200

هر دو سیستم در گروه Clean Agent قرار می‌گیرند، اما مکانیزم عملکرد آن‌ها متفاوت است.

FM-200 بیشتر با جذب انرژی حرارتی شعله عمل می‌کند.

اما IG-541 با کاهش کنترل‌شده اکسیژن محیط باعث توقف احتراق می‌شود.

مقایسه کلی:

ویژگی	IG-541	FM-200
نوع عامل	گازهای طبیعی	عامل شیمیایی
باقی‌مانده	ندارد	ندارد
آسیب به تجهیزات	بسیار کم	بسیار کم
اثر زیست‌محیطی	بسیار پایین	نیازمند بررسی
فشار ذخیره‌سازی	معمولاً بالاتر	پایین‌تر

برای مشاهده اطلاعات بیشتر درباره سیستم‌های مشابه می‌توانید صفحه سیستم اطفاء حریق FM-200 را بررسی کنید.

تفاوت IG-541 با Novec 1230

Novec 1230 و IG-541 هر دو برای حفاظت از تجهیزات حساس استفاده می‌شوند.

اما تفاوت اصلی در نوع عامل اطفاء است.

Novec 1230 یک عامل شیمیایی مایع است که هنگام تخلیه به حالت گاز وارد محیط می‌شود.

IG-541 یک ترکیب کاملاً گازی از نیتروژن، آرگون و CO₂ است.

انتخاب بین این سیستم‌ها باید بر اساس:

• حجم اتاق
• شرایط پروژه
• محدودیت فضا
• هزینه
• الزامات کارفرما
• استاندارد مورد نیاز

انجام شود.

استانداردهای طراحی سیستم IG-541

طراحی سیستم IG-541 باید بر اساس استانداردهای معتبر انجام شود.

مهم‌ترین استانداردها:

NFPA 2001

استاندارد NFPA 2001 الزامات مربوط به سیستم‌های Clean Agent Fire Extinguishing را مشخص می‌کند.

این استاندارد شامل مواردی مانند:

• طراحی سیستم
• انتخاب عامل اطفاء
• محاسبات تخلیه
• الزامات ایمنی افراد

است.

برای مطالعه استانداردهای مرتبط می‌توانید به مرجع رسمی NFPA Clean Agent Systems مراجعه کنید.

ISO 14520

این استاندارد نیز الزامات سیستم‌های اطفاء گازی را پوشش می‌دهد.

طراحی نهایی سیستم باید با توجه به استاندارد مورد قبول پروژه انجام شود.

مشخصات فنی عمومی سیستم IG-541

مشخصه	مقدار
نوع سیستم	Clean Agent Gas Suppression
عامل اطفاء	نیتروژن + آرگون + دی‌اکسید کربن
نام تجاری رایج	Inergen
مکانیزم خاموش‌کنندگی	کاهش اکسیژن محیط
وضعیت عامل	گاز طبیعی
باقی‌مانده پس از تخلیه	ندارد
ODP	صفر
مناسب تجهیزات الکترونیکی	بله
استاندارد طراحی رایج	NFPA 2001 / ISO 14520
کاربرد	اتاق سرور، کنترل، برق، تجهیزات حساس

طراحی و اجرای سیستم اطفاء حریق IG-541

طراحی سیستم IG-541 یک فرآیند مهندسی است و فقط انتخاب تعداد سیلندر کافی نیست.

در طراحی باید موارد زیر بررسی شود:

• حجم دقیق فضای حفاظت‌شده
• میزان نشتی اتاق
• زمان تخلیه
• غلظت طراحی
• محل نصب نازل‌ها
• سایز لوله‌ها
• نوع تجهیزات تشخیص
• سناریوی Cause & Effect

یک طراحی صحیح باعث می‌شود سیستم در زمان حادثه عملکرد مناسب داشته باشد.

ایمن سازه وزین با تجربه در زمینه طراحی و اجرای سیستم‌های اطفاء حریق گازی راهکارهای متناسب با شرایط پروژه ارائه می‌دهد.

خرید و اجرای سیستم اطفاء حریق IG-541

سیستم اطفاء حریق IG-541 یکی از راهکارهای حرفه‌ای برای حفاظت از فضاهایی است که تجهیزات حساس و ارزشمند در آن‌ها وجود دارد.

عدم ایجاد باقی‌مانده، سازگاری مناسب با تجهیزات الکترونیکی، عامل اطفاء طبیعی و قابلیت استفاده در پروژه‌های حساس باعث شده است این سیستم در بسیاری از مراکز صنعتی و فناوری مورد استفاده قرار گیرد.

برای دریافت مشاوره طراحی، انتخاب تجهیزات، محاسبات اولیه و اجرای سیستم IG-541 می‌توانید با کارشناسان ایمن سازه وزین تماس بگیرید.
