تستر شعله Honeywell مدل TL-2055؛ تست مطمئن دتکتورهای شعله در محیط‌های صنعتی

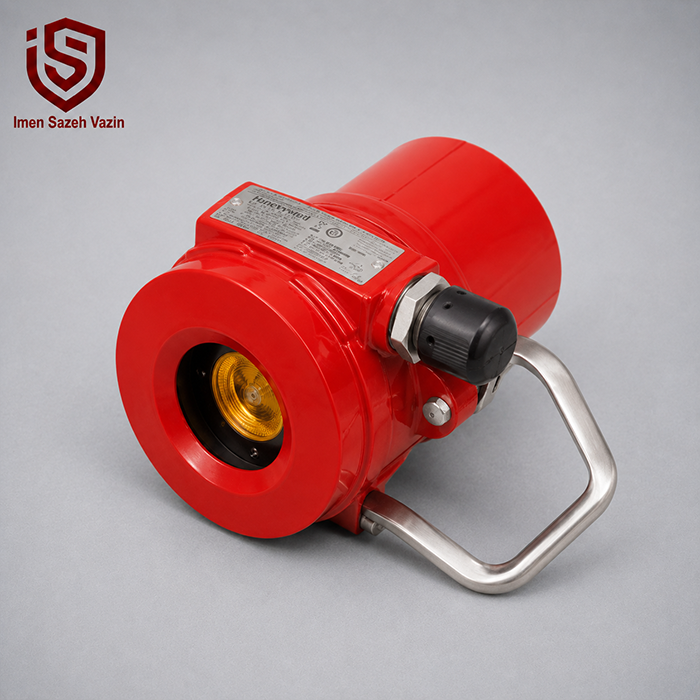

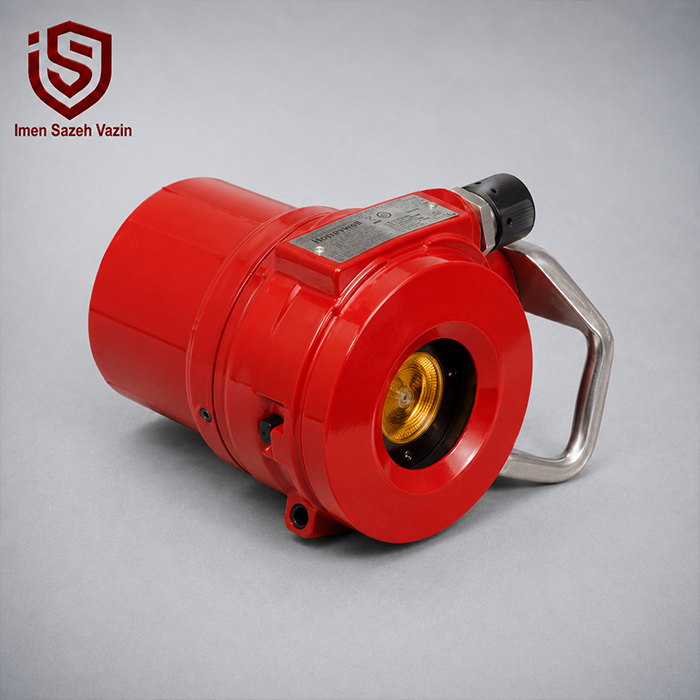

تستر شعله Honeywell مدل TL-2055 یک چراغ تست دستی و شارژی است که برای آزمایش عملکرد دتکتورهای شعله سری FSX هانیول طراحی شده است. این تجهیز با تولید انرژی تابشی کنترل‌شده، شرایط لازم برای بررسی واکنش دتکتور را فراهم می‌کند و به کاربر اجازه می‌دهد بدون ایجاد آتش واقعی، از عملکرد صحیح سیستم تشخیص شعله اطمینان پیدا کند. هانیول TL-2055 را مخصوص استفاده در محیط‌های خطرناک طراحی کرده و این مدل دارای تأییدیه Class I, Division 1 برای کاربرد در مناطق مستعد وجود گاز یا بخار قابل اشتعال است.

در پروژه‌های پالایشگاهی، پتروشیمی، صنایع نفت و گاز، انبارهای مواد قابل اشتعال و واحدهای فرآیندی، تنها نصب دتکتور شعله کافی نیست. تجهیزات باید به‌صورت دوره‌ای آزمایش شوند تا اپراتور مطمئن شود دتکتور هنوز میدان دید مناسبی دارد، مسیر آن مسدود نشده و سیستم هشدار نیز به‌درستی عمل می‌کند. TL-2055 دقیقاً برای همین هدف ساخته شده است.

برای بررسی سایر تجهیزات اعلام و اطفای حریق می‌توانید محصولات موجود در ایمن سازه وزین را مشاهده کنید. همچنین تجهیزات ایمنی و صنعتی تکمیلی در فروشگاه تجهیزات ایمنی و صنعتی قابل بررسی هستند.

تستر شعله Honeywell TL-2055 چیست؟

TL-2055 یک تستر دستی برای بررسی دتکتورهای شعله Honeywell است. این دستگاه انرژی تابشی مناسب را به سمت حسگر دتکتور ارسال می‌کند و اگر دتکتور، سیم‌کشی و مدار خروجی عملکرد صحیحی داشته باشند، سیستم باید وارد وضعیت هشدار شود.

این روش به تکنسین اجازه می‌دهد که عملکرد واقعی سیستم تشخیص شعله را در محل نصب بررسی کند. برخلاف تست داخلی بعضی از دتکتورها که تنها عملکرد مدار داخلی و وضعیت حسگر را کنترل می‌کند، استفاده از تستر خارجی می‌تواند بخش مهم دیگری از سیستم یعنی میدان دید واقعی دتکتور را نیز بررسی کند.

هانیول توضیح می‌دهد که تست داخلی دتکتور نمی‌تواند مشخص کند آیا بعد از نصب تجهیزات جدید، لوله، کانال، جعبه یا مانع دیگری جلوی میدان دید حسگر قرار گرفته است یا خیر. استفاده از TL-2055 این مشکل را بهتر آشکار می‌کند.

TL-2055 با چه دتکتورهایی سازگار است؟

هانیول در راهنمای رسمی محصولات خود، TL-2055 را برای تست دتکتورهای شعله خانواده FS20X و FS24X معرفی می‌کند. جدول رسمی راهنمای محصولات Honeywell نیز سازگاری این تستر با هر دو مدل را تأیید کرده است.

این موضوع اهمیت زیادی دارد، زیرا دتکتورهای FS20X و FS24X از چند محدوده طیفی برای تشخیص شعله استفاده می‌کنند و برای تست خارجی آنها باید از منبع آزمایشی مناسب استفاده شود.

بنابراین اگر در یک سایت صنعتی از دتکتورهای Honeywell FS20X یا FS24X استفاده می‌شود، TL-2055 یکی از تجهیزات اصلی برای برنامه سرویس و نگهداری دوره‌ای محسوب می‌شود.

نحوه عملکرد تستر شعله Honeywell TL-2055

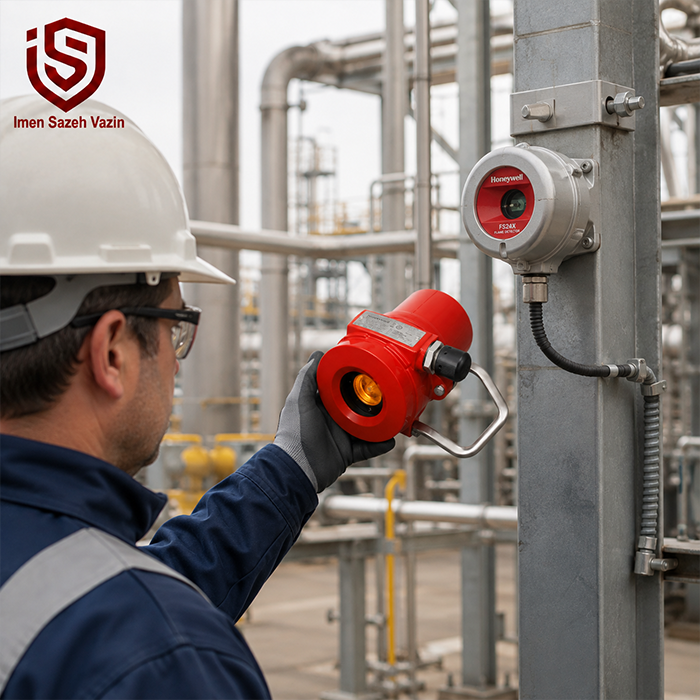

روش استفاده از دستگاه ساده است. تکنسین پس از شارژ کامل تستر، آن را روبه‌روی دتکتور قرار می‌دهد و انرژی تابشی تست را به سمت حسگر ارسال می‌کند.

در شرایط عادی، دتکتور باید انرژی تولیدشده توسط TL-2055 را تشخیص دهد و وارد وضعیت آلارم شود. این واکنش نشان می‌دهد مسیر دید دتکتور باز است و حسگر می‌تواند منبع انرژی مناسب را تشخیص دهد.

برای مدل FS20X، هانیول اعلام می‌کند که دتکتور در شرایط عادی باید به یک TL-2055 کاملاً شارژشده از فاصله تقریبی 1 تا 25 فوت، یعنی حدود 0.3 تا 7.6 متر پاسخ دهد. همین محدوده برای تست کالیبره FS24X در بالاترین حساسیت نیز در مستندات Honeywell ذکر شده است.

نکته مهم درباره تست با TL-2055

تستر شعله آتش واقعی ایجاد نمی‌کند و نباید آن را معادل یک حریق واقعی دانست.

هانیول صراحتاً توضیح می‌دهد که چراغ‌های تست قرار نیست یک حریق استاندارد با مساحت مشخص را شبیه‌سازی کنند. وظیفه اصلی آنها این است که نشان دهند دتکتور نسبت به انرژی تابشی موجود در میدان دید خود واکنش صحیح دارد.

بنابراین نتیجه موفق تست TL-2055 به این معنی است که دتکتور و مسیر تشخیص در شرایط آزمایش پاسخ مناسبی دارند؛ اما همچنان طراحی سیستم، محل نصب، پوشش منطقه و فاصله دتکتورها باید مطابق استاندارد پروژه بررسی شود.

چرا تست دوره‌ای دتکتور شعله مهم است؟

دتکتور شعله ممکن است در زمان نصب کاملاً سالم باشد، اما در طول بهره‌برداری شرایط محیط تغییر کند. گردوغبار، آلودگی روی لنز، نصب لوله جدید، تغییر چیدمان تجهیزات یا حتی توقف یک ماشین در مقابل حسگر می‌تواند میدان دید را کاهش دهد.

به همین دلیل تست دوره‌ای اهمیت زیادی دارد.

با استفاده از تستر شعله Honeywell TL-2055 می‌توان موارد زیر را بهتر کنترل کرد:

• واکنش واقعی دتکتور به منبع تابشی
• باز بودن میدان دید دتکتور
• عملکرد خروجی آلارم
• صحت ارتباط دتکتور با سیستم کنترل
• عملکرد رله‌های هشدار
• واکنش ورودی سیستم اعلام حریق

این بررسی‌ها مخصوصاً در مناطق صنعتی حساس اهمیت بیشتری دارند.

مناسب برای محیط‌های خطرناک

یکی از مهم‌ترین تفاوت‌های TL-2055 با مدل‌های تست عمومی، قابلیت استفاده در مناطق خطرناک است.

Honeywell این مدل را به‌عنوان یک تستر Explosion-Proof و دارای تأییدیه Class I, Division 1 معرفی می‌کند. در مقابل، مدل TL-1055 برای مناطق غیرخطرناک طراحی شده است.

این تفاوت بسیار مهم است. در پالایشگاه یا واحد فرآیندی نمی‌توان هر تجهیز الکتریکی قابل حملی را وارد منطقه مستعد انفجار کرد. خود دستگاه تست نیز باید برای آن محیط طراحی و تأیید شده باشد.

تفاوت TL-2055 و TL-1055

هانیول دو تستر مشابه را برای خانواده FSX معرفی کرده است.

TL-1055 برای محیط‌های معمولی و غیرخطرناک طراحی شده و در گروه تجهیزات عمومی قرار می‌گیرد.

اما TL-2055 نسخه مناسب مناطق خطرناک است و ساختار ضد انفجار دارد. Honeywell برای آن Class I, Division 1 را اعلام می‌کند.

پس انتخاب بین این دو مدل نباید فقط بر اساس قیمت انجام شود. مهم‌ترین معیار، طبقه‌بندی محل استفاده است.

اگر تست در محیط عادی انجام می‌شود، TL-1055 می‌تواند مناسب باشد. اما در منطقه Hazardous Area باید TL-2055 یا مدل مورد تأیید پروژه استفاده شود.

شارژر یونیورسال 110 و 220 ولت

یکی از ویژگی‌های کاربردی TL-2055، شارژر چندولتاژه آن است.

هانیول اعلام می‌کند که دستگاه همراه با شارژر یونیورسال 110VAC و 220VAC عرضه می‌شود. این ویژگی استفاده از تجهیز را در سایت‌های صنعتی مختلف ساده‌تر می‌کند.

قبل از اجرای تست، دستگاه باید شارژ کافی داشته باشد؛ چون پایین بودن شارژ می‌تواند شدت تابش را کاهش دهد و نتیجه آزمایش را تحت تأثیر قرار دهد.

به همین دلیل در مستندات Honeywell عبارت «fully charged TL-2055» به‌طور مشخص ذکر شده است.

فاصله مناسب هنگام تست

یکی از نکات مهم هنگام استفاده از تستر، فاصله آن از دتکتور است.

طبق دستورالعمل Honeywell، در شرایط عادی دتکتور FS20X باید با TL-2055 کاملاً شارژ شده در فاصله 1 تا 25 فوت وارد آلارم شود. این یعنی حدود 30 سانتی‌متر تا 7.6 متر.

برای FS24X نیز Honeywell در شرایط تست کالیبره و تنظیم بالاترین حساسیت، همین محدوده 1 تا 25 فوت را ذکر می‌کند.

البته شرایط محیط، تنظیم حساسیت، زاویه دستگاه، میزان شارژ و وجود موانع می‌توانند روی نتیجه تأثیر بگذارند. بنابراین بهتر است تست مطابق راهنمای مدل دقیق دتکتور انجام شود.

کاربرد TL-2055 در پالایشگاه و پتروشیمی

دتکتورهای شعله Honeywell در محیط‌های صنعتی متعددی استفاده می‌شوند؛ از جمله پالایشگاه‌ها، واحدهای ذخیره سوخت، تأسیسات LNG و LPG، خطوط نفت و گاز، صنایع شیمیایی، سکوهای فراساحلی و تأسیسات فرآیندی. Honeywell همین کاربردها را برای خانواده FS20X نیز اعلام کرده است.

در چنین محیط‌هایی تستر TL-2055 کمک می‌کند تیم تعمیرات و ایمنی بدون استفاده از شعله باز، واکنش دتکتورها را کنترل کند.

این موضوع هم ایمنی تست را افزایش می‌دهد و هم اجرای برنامه نگهداری پیشگیرانه را ساده‌تر می‌کند.

جدول مشخصات فنی تستر شعله Honeywell TL-2055

اطلاعات جدول بر اساس مستندات رسمی Honeywell برای دتکتورهای FS20X و FS24X تنظیم شده است.

استاندارد و تأییدیه‌های TL-2055

یکی از نکات مثبت این محصول، وجود مدارک رسمی Honeywell برای استفاده در محیط‌های صنعتی است.

در صفحه رسمی FS20X، Honeywell مدرک EU Declaration of Conformity مربوط به FS20X، FS24X و TL-2055 را نیز ارائه کرده است.

همچنین در مستندات فنی، TL-2055 به‌عنوان تستر دارای Class I, Division 1 معرفی می‌شود.

هنگام خرید برای پروژه‌های حساس بهتر است نسخه دقیق گواهی و کد تجهیز با الزامات پروژه تطبیق داده شود.

تفاوت تست خارجی با تست داخلی دتکتور

بعضی دتکتورها قابلیت خودآزمایی داخلی دارند. این قابلیت می‌تواند مدار حسگر، وضعیت لنز یا بخش‌هایی از الکترونیک داخلی را کنترل کند.

اما تست داخلی یک محدودیت مهم دارد: نمی‌تواند همیشه تشخیص دهد که میدان دید واقعی دتکتور در محیط مسدود شده است.

فرض کنید بعد از نصب دتکتور، یک لوله بزرگ یا سازه فلزی جلوی آن نصب شود. مدار داخلی ممکن است همچنان سالم باشد، اما دتکتور دیگر منطقه موردنظر را نمی‌بیند.

در چنین شرایطی TL-2055 مزیت مهمی دارد، چون تست از خارج دستگاه انجام می‌شود و مسیر واقعی دریافت انرژی را هم بررسی می‌کند. Honeywell نیز دقیقاً به همین موضوع در راهنمای FS24X اشاره کرده است.

نکات مهم هنگام استفاده از TL-2055

برای دریافت نتیجه قابل اعتماد، دستگاه باید قبل از تست کاملاً شارژ شود. همچنین تستر باید داخل میدان دید دتکتور قرار گیرد و اپراتور آن را مطابق فاصله و زاویه توصیه‌شده استفاده کند.

اگر دتکتور واکنش نشان نداد، نباید فوراً نتیجه گرفت که حسگر خراب است. ابتدا باید مواردی مانند شارژ تستر، تمیزی لنز، میدان دید، زاویه نصب، تنظیم حساسیت، کابل‌کشی و وضعیت ورودی سیستم اعلام حریق بررسی شوند.

تست دوره‌ای نیز بهتر است طبق برنامه نگهداری سایت و الزامات استاندارد مربوط به سیستم تشخیص حریق انجام شود.

هنگام خرید تستر شعله Honeywell TL-2055 به چه نکاتی توجه کنیم؟

در تجهیزات تست تخصصی، اصالت محصول اهمیت زیادی دارد. یک تستر نامعتبر ممکن است انرژی کافی تولید نکند و نتیجه اشتباه به تکنسین بدهد.

هنگام خرید بهتر است موارد زیر بررسی شوند:

مدل کامل TL-2055، وضعیت باتری، شارژر اصلی، سلامت بدنه، وضعیت لنز خروجی، پلاک مشخصات و مدارک مربوط به تأییدیه محیط خطرناک.

همچنین اگر تجهیز برای یک پروژه خاص خریداری می‌شود، بهتر است سازگاری آن با مدل دقیق دتکتور موجود در سایت تأیید شود.

جمع‌بندی

تستر شعله Honeywell مدل TL-2055 یک ابزار تخصصی برای تست خارجی دتکتورهای شعله خانواده FSX است. مهم‌ترین مزیت آن امکان استفاده در مناطق خطرناک Class I, Division 1 است؛ بنابراین برای پالایشگاه، پتروشیمی، صنایع نفت و گاز و سایر تأسیسات حساس گزینه مناسبی محسوب می‌شود.

این دستگاه با شارژر یونیورسال 110 و 220 ولت عرضه می‌شود و برای دتکتورهای FS20X و FS24X کاربرد دارد. در شرایط مناسب، دتکتور باید به TL-2055 کاملاً شارژ شده در فاصله تقریبی 0.3 تا 7.6 متر پاسخ دهد.

استفاده دوره‌ای از این تستر کمک می‌کند عملکرد واقعی دتکتور، میدان دید و مدارهای هشدار بهتر بررسی شوند و سیستم تشخیص شعله با اطمینان بیشتری در سرویس باقی بماند.
