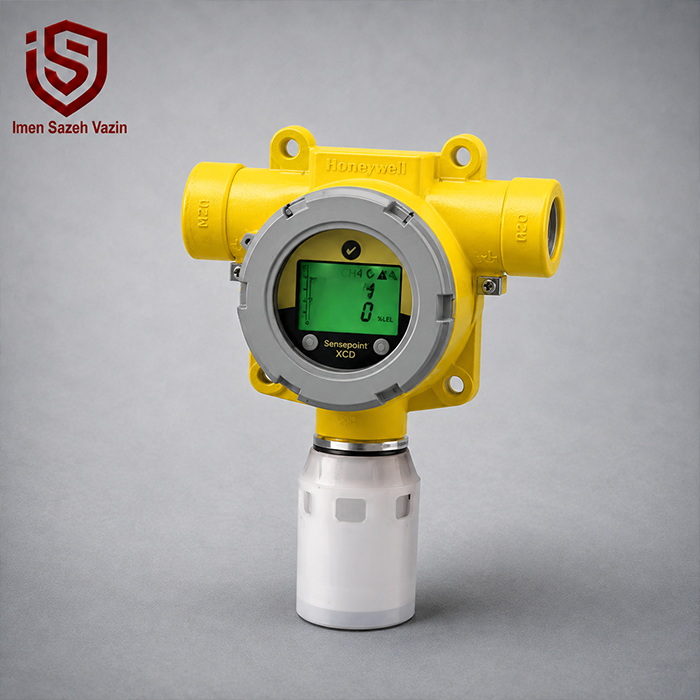

دتکتور گاز متان Honeywell Sensepoint XCD؛ تشخیص دقیق CH4 در محیط‌های صنعتی

دتکتور گاز متان Honeywell Sensepoint XCD یک آشکارساز ثابت و هوشمند برای پایش مداوم متان در پالایشگاه‌ها، پتروشیمی‌ها، صنایع نفت و گاز، تأسیسات انرژی، کارخانه‌ها و سایر محیط‌های صنعتی است. هانیول این خانواده را با دو فناوری متفاوت برای متان عرضه می‌کند: سنسور کاتالیستی و سنسور مادون قرمز. هر دو نسخه می‌توانند متان را در محدوده استاندارد 0 تا 100 درصد LEL اندازه‌گیری کنند، اما نحوه تشخیص گاز و شرایط مناسب استفاده از آنها با یکدیگر تفاوت دارد.

یکی از نقاط قوت Sensepoint XCD این است که سنسور، نمایشگر، مدار پردازش، خروجی استاندارد 4 تا 20 میلی‌آمپر و رله‌های هشدار را در یک مجموعه صنعتی جمع می‌کند. اپراتور مقدار گاز و وضعیت دستگاه را مستقیماً روی نمایشگر مشاهده می‌کند و هم‌زمان سیستم Fire & Gas، PLC یا DCS نیز اطلاعات دتکتور را دریافت می‌کند. برای مشاهده تجهیزات دیگر حوزه تشخیص گاز و ایمنی صنعتی می‌توانید به محصولات ایمن سازه وزین مراجعه کنید. همچنین تجهیزات تکمیلی این حوزه در فروشگاه تجهیزات ایمنی و صنعتی قابل بررسی هستند.

دتکتور متان Honeywell XCD چیست؟

Sensepoint XCD یک دتکتور ثابت صنعتی است که هانیول آن را برای تشخیص گازهای قابل اشتعال، سمی و اکسیژن طراحی کرده است. در کاربرد متان، دو نسخه اصلی وجود دارد:

Methane CAT با سنسور کاتالیستی و محدوده 0 تا 100% LEL

Methane IR با سنسور مادون قرمز و محدوده 0 تا 100% LEL

هانیول برای هر دو نسخه، مدل‌های دارای بدنه آلومینیومی و استنلس استیل 316 و همچنین نسخه‌های ATEX/IECEx و UL/cUL ارائه می‌کند. نسخه‌های مجهز به Modbus نیز قابل سفارش هستند. این تنوع باعث می‌شود Sensepoint XCD فقط یک دتکتور ساده نباشد؛ بلکه بتوان آن را متناسب با محیط، فناوری موردنیاز و سیستم کنترل پروژه انتخاب کرد.

LEL متان یعنی چه؟

در سیستم‌های تشخیص گاز قابل اشتعال معمولاً مقدار گاز را با درصد LEL نمایش می‌دهند. LEL یعنی حد پایین انفجار؛ یعنی کمترین غلظت گاز در هوا که در صورت وجود منبع جرقه یا حرارت می‌تواند مشتعل شود.

وقتی دتکتور مقدار 20% LEL را نشان می‌دهد، به این معنی نیست که 20 درصد هوای محیط متان است. این عدد نشان می‌دهد غلظت گاز به 20 درصد از حد پایین قابل اشتعال رسیده است.

به همین دلیل سیستم‌های ایمنی معمولاً پیش از رسیدن غلظت به 100% LEL هشدار می‌دهند. در بسیاری از پروژه‌ها آلارم‌های اولیه در مقادیر پایین‌تر تنظیم می‌شوند تا اپراتور فرصت کافی برای واکنش داشته باشد.

تفاوت نسخه کاتالیستی و مادون قرمز Honeywell XCD

یکی از مهم‌ترین نکاتی که هنگام خرید این محصول باید مشخص شود، انتخاب بین CAT و IR است.

نسخه کاتالیستی

سنسور کاتالیستی متان را از طریق واکنش کنترل‌شده روی سطح عنصر حساس اندازه می‌گیرد. این فناوری سال‌ها در صنایع نفت و گاز استفاده شده و برای تشخیص گازهای قابل اشتعال شناخته‌شده است.

مزیت اصلی آن قیمت مناسب‌تر و قابلیت تشخیص طیف گسترده‌ای از گازهای قابل اشتعال است.

با این حال برای عملکرد صحیح به اکسیژن نیاز دارد و بعضی مواد شیمیایی می‌توانند در طول زمان حساسیت آن را کاهش دهند.

نسخه مادون قرمز

نسخه Methane IR از جذب نور مادون قرمز توسط مولکول‌های متان استفاده می‌کند. سنسور بدون واکنش احتراقی مقدار CH4 را اندازه می‌گیرد.

این فناوری برای محیط‌هایی که پایداری طولانی‌مدت، مقاومت در برابر بعضی مواد مسموم‌کننده سنسور و کاهش نیاز تعمیراتی اهمیت دارد، گزینه مناسبی است.

هانیول هر دو نسخه را با محدوده 0 تا 100% LEL ارائه می‌کند.

خروجی استاندارد 4 تا 20 میلی‌آمپر

Sensepoint XCD از خروجی 4-20 mA استفاده می‌کند. در شرایط عادی مقدار جریان متناسب با غلظت گاز تغییر می‌کند.

هانیول در دفترچه رسمی دستگاه اعلام می‌کند که محدوده 4 تا 20 میلی‌آمپر برای اندازه‌گیری عادی گاز استفاده می‌شود و وضعیت‌های خطا، Over-range یا Inhibit نیز جریان‌های مشخص خود را دارند.

این خروجی را می‌توان به سیستم‌هایی مانند:

• PLC
• DCS
• کنترل پنل گاز
• سیستم Fire & Gas
• کارت آنالوگ صنعتی

متصل کرد.

به همین دلیل Sensepoint XCD در پروژه‌های جدید و همچنین نوسازی سیستم‌های قدیمی به‌راحتی با تجهیزات کنترل صنعتی هماهنگ می‌شود.

ارتباط RS-485 Modbus

نسخه‌های Sensepoint XCD با RS-485 Modbus RTU نیز عرضه می‌شوند. صفحه رسمی Honeywell نیز Modbus RTU و RS485 را در مشخصات ارتباطی دستگاه ذکر می‌کند.

Modbus اجازه می‌دهد علاوه بر مقدار گاز، اطلاعات بیشتری از دتکتور به سیستم مرکزی منتقل شود.

برای سایت‌هایی که تعداد زیادی دتکتور دارند، این قابلیت می‌تواند مانیتورینگ، تشخیص خطا و نگهداری سیستم را ساده‌تر کند.

سه رله داخلی

یکی دیگر از امکانات مهم Honeywell XCD وجود سه خروجی رله است. صفحه رسمی Honeywell تعداد رله‌ها را سه عدد اعلام می‌کند.

این رله‌ها می‌توانند برای آلارم‌های مختلف یا اعلام خطا تنظیم شوند.

در یک پروژه ساده می‌توان حتی بدون استفاده از PLC پیچیده، از خروجی رله برای فعال کردن آژیر، چراغ هشدار یا فرمان جانبی استفاده کرد.

البته در پروژه‌های بزرگ معمولاً سیگنال اصلی به سیستم Fire & Gas مرکزی منتقل می‌شود.

نمایشگر داخلی Sensepoint XCD

نمایشگر جلوی دستگاه وضعیت سنسور و غلظت گاز را به‌صورت محلی نشان می‌دهد.

این ویژگی هنگام سرویس و تعمیرات اهمیت زیادی دارد؛ چون تکنسین بدون مراجعه به اتاق کنترل می‌تواند مقدار CH4 و وضعیت دستگاه را ببیند.

رنگ و علامت‌های نمایشگر نیز وضعیت عادی، هشدار و خطا را مشخص می‌کنند.

وجود نمایشگر محلی در یک پالایشگاه یا کارخانه بزرگ باعث می‌شود عیب‌یابی سریع‌تر انجام شود.

تنظیم و کالیبراسیون بدون باز کردن بدنه

Sensepoint XCD از رابط مغناطیسی استفاده می‌کند. تکنسین می‌تواند با آهنربای مخصوص وارد منوی تنظیمات شود و بسیاری از عملیات کالیبراسیون یا تنظیم دستگاه را بدون باز کردن محفظه انجام دهد.

این ویژگی در مناطق خطرناک اهمیت زیادی دارد؛ زیرا باز کردن تجهیزات ضدانفجار در محیط فعال نیازمند رعایت شرایط ایمنی خاصی است.

در نتیجه طراحی غیرتهاجمی دستگاه هم زمان سرویس را کاهش می‌دهد و هم کار تعمیرات را ساده‌تر می‌کند.

بدنه آلومینیومی یا استنلس استیل 316

هانیول دو گزینه اصلی برای بدنه Sensepoint XCD ارائه می‌کند:

آلیاژ آلومینیوم با پوشش اپوکسی یا استنلس استیل 316 صفحه رسمی Honeywell هر دو گزینه را در مشخصات محصول تأیید می‌کند.

برای محیط‌های معمول صنعتی، نسخه آلومینیومی می‌تواند کافی باشد. اما در محیط‌های ساحلی، دریایی، پتروشیمی یا نقاطی که خوردگی شدیدتر است، نسخه 316 Stainless Steel انتخاب مناسب‌تری محسوب می‌شود.

درجه حفاظت IP66

یکی از ویژگی‌های مهم Sensepoint XCD درجه حفاظت IP66 است.

IP66 یعنی بدنه دستگاه حفاظت بالایی در برابر گردوغبار و پاشش شدید آب دارد.

این ویژگی باعث می‌شود دستگاه برای نصب در بسیاری از محیط‌های صنعتی فضای باز مناسب باشد.

البته سطح حفاظت واقعی فقط زمانی حفظ می‌شود که گلند، کابل و درپوش‌های ورودی نیز طبق دستورالعمل Honeywell نصب شوند.

محدوده دمای کاری گسترده

طبق مشخصات عمومی Sensepoint XCD، بدنه و ترانسمیتر برای دمای محیط 40- تا 75+ درجه سانتی‌گراد طراحی شده‌اند.

البته محدوده دقیق عملکرد سنسور به نوع گاز و فناوری سنسور بستگی دارد و نباید فقط به محدوده دمایی بدنه توجه کرد.

در مورد سنسور Methane IR نیز Honeywell هشدار می‌دهد که دقت در دماهای بسیار پایین کاهش پیدا می‌کند.

بنابراین برای محیط‌های بسیار سرد یا بسیار گرم، باید مشخصات دقیق همان کد سفارش بررسی شود.

مقاومت در برابر رطوبت

Honeywell برای Sensepoint XCD رطوبت کاری پیوسته 20 تا 90 درصد بدون میعان و به‌صورت موقت 10 تا 99 درصد بدون میعان اعلام کرده است.

در پالایشگاه‌ها و واحدهای فضای باز این موضوع اهمیت زیادی دارد، زیرا دتکتور ممکن است با تغییرات شدید رطوبت روبه‌رو شود.

برای نصب در محل‌هایی که میعان مستقیم یا رطوبت شدید وجود دارد، باید از متعلقات مناسب و جانمایی صحیح استفاده شود.

مناسب مناطق خطرناک

Sensepoint XCD برای محیط‌های دارای احتمال حضور گاز و گردوغبار قابل اشتعال طراحی شده است.

در نسخه ATEX/IECEx، مشخصات حفاظتی شامل حفاظت‌هایی مانند: Ex db IIC T6 Gb و Ex tb IIIC اعلام شده است. همچنین دستگاه دارای IP66 است.

هانیول مدل‌های متان IR و CAT را با تأییدیه ATEX/IECEx و همچنین نسخه‌های UL/cUL ارائه می‌کند.

بنابراین این محصول برای استفاده در بسیاری از واحدهای نفت، گاز و پتروشیمی مناسب است.

جدول مشخصات فنی دتکتور متان Honeywell Sensepoint XCD

مشخصات جدول از صفحه محصول و دفترچه فنی رسمی Sensepoint XCD استخراج شده‌اند.

کدهای سفارش Methane IR

برای نسخه مادون قرمز متان، Honeywell چند کد مختلف بر اساس جنس بدنه، استاندارد و نوع ارتباط ارائه می‌کند.

برای مثال:

SPXCDALMRX برای Methane IR، محدوده 0 تا 100% LEL، بدنه LM25، ورودی M20 و تأییدیه ATEX/IECEx

SPXCDASMRX برای همان کاربرد با بدنه استنلس استیل 316

SPXCDALMRXM برای نسخه مشابه با Modbus

SPXCDASMRXM برای نسخه استیل 316 همراه Modbus

هانیول این کدها را در دفترچه رسمی سفارش Sensepoint XCD فهرست کرده است.

این موضوع نشان می‌دهد هنگام خرید فقط عبارت «Honeywell XCD CH4» کافی نیست و کد کامل تجهیز اهمیت زیادی دارد.

کدهای سفارش Methane CAT

برای نسخه کاتالیستی نیز کدهایی مانند:

SPXCDALMFX و SPXCDASMFX در مستندات Honeywell دیده می‌شوند.

هر دو برای متان در محدوده 0 تا 100% LEL طراحی شده‌اند، اما جنس بدنه و گزینه‌های ارتباطی می‌توانند متفاوت باشند.

بنابراین پیش از سفارش باید مشخص شود فناوری موردنظر پروژه IR است یا CAT.

نسخه IR یا CAT را انتخاب کنیم؟

برای پروژه‌های معمولی با بودجه محدود و محیطی که مواد مسموم‌کننده سنسور وجود ندارد، نسخه کاتالیستی می‌تواند گزینه اقتصادی مناسبی باشد.

اما اگر پروژه در پالایشگاه، واحد هیدروکربنی، محیط کم‌اکسیژن یا محیط دارای مواد شیمیایی خاص قرار دارد، نسخه IR معمولاً ارزش بررسی بیشتری دارد.

مزایای IR شامل کاهش حساسیت به بعضی سموم سنسوری، عدم وابستگی به اکسیژن و پایداری بهتر در بعضی شرایط صنعتی است.

در مقابل، هزینه اولیه آن معمولاً بالاتر است.

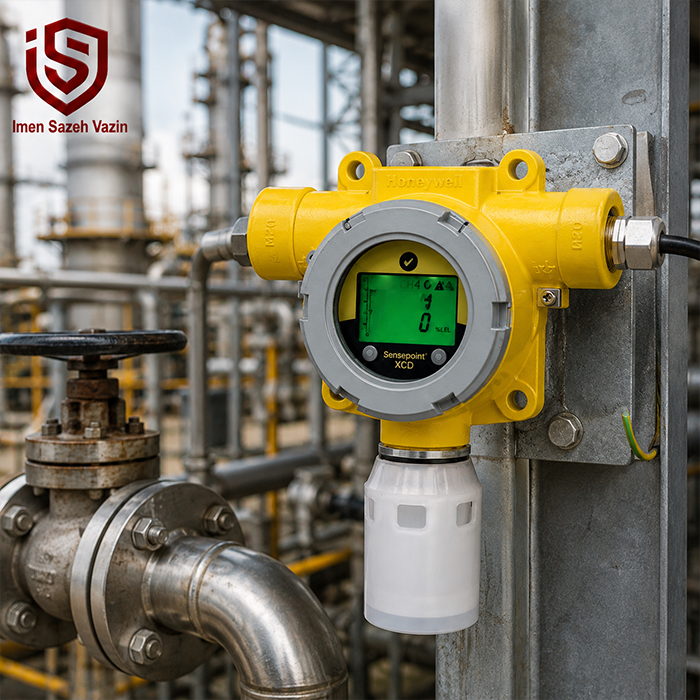

کاربرد Honeywell XCD در پالایشگاه

در پالایشگاه، نقاط زیادی می‌توانند منبع نشت متان یا سایر گازهای قابل اشتعال باشند:

• ولوها
• فلنج‌ها
• کمپرسورها
• خطوط گاز
• تجهیزات فرآیندی
• مخازن
• اتصالات
• ایستگاه‌های تقلیل فشار

Sensepoint XCD در نزدیکی این نقاط نصب می‌شود تا افزایش غلظت گاز را به‌صورت مداوم تشخیص دهد.

اگر غلظت از سطح تنظیم‌شده عبور کند، سیستم مرکزی می‌تواند هشدار ایجاد کند یا اقدامات حفاظتی را اجرا کند.

کاربرد در پتروشیمی

در پتروشیمی نیز نشت هیدروکربن‌ها یکی از اصلی‌ترین مخاطرات فرآیندی است.

XCD می‌تواند به‌عنوان بخشی از سیستم Fire & Gas برای مانیتورینگ نقاط مختلف استفاده شود.

وجود خروجی 4-20mA، رله و Modbus باعث می‌شود بتوان دستگاه را هم در سیستم‌های ساده و هم در شبکه‌های پیشرفته کنترل صنعتی استفاده کرد.

محل نصب دتکتور متان XCD

متان از هوا سبک‌تر است. بنابراین پس از نشت معمولاً تمایل دارد به سمت قسمت‌های بالاتر حرکت کند.

اما این موضوع به این معنی نیست که هر دتکتور متان باید الزاماً نزدیک سقف نصب شود.

جریان هوا، سیستم تهویه، دمای گاز، فشار نشت، تجهیزات اطراف و موانع می‌توانند مسیر حرکت CH4 را تغییر دهند.

در پروژه‌های حساس، جانمایی بهتر است با Fire & Gas Mapping و ارزیابی ریسک انجام شود.

تفاوت تشخیص متان با تشخیص پروپان

یکی از اشتباهات رایج این است که تنظیم متان و پروپان یکسان در نظر گرفته می‌شود.

در Sensepoint XCD، مدل Methane IR و مدل Propane IR دارای کد سفارش جداگانه هستند.

این تفاوت اهمیت زیادی دارد، زیرا پاسخ اپتیکی و کالیبراسیون دستگاه باید با گاز هدف هماهنگ باشد.

هنگام سفارش برای CH4 باید دقیقاً نسخه Methane انتخاب شود.

نگهداری Sensepoint XCD

دتکتور گاز یک تجهیز ایمنی است و نباید بعد از نصب برای مدت طولانی بدون تست باقی بماند.

برنامه نگهداری باید شامل مواردی مانند:

بررسی سلامت سنسور، تمیز کردن متعلقات، بررسی خروجی 4-20mA، تست آلارم‌ها، کنترل وضعیت رله‌ها، بررسی کابل‌ها و انجام کالیبراسیون یا Bump Test طبق دستورالعمل پروژه باشد.

در نسخه کاتالیستی، تست و کالیبراسیون دوره‌ای اهمیت بیشتری دارد؛ زیرا حساسیت سنسور می‌تواند در اثر شرایط محیطی تغییر کند.

تفاوت XCD با دتکتورهای ساده‌تر

یک سنسور ساده فقط عنصر تشخیص گاز را در اختیار سیستم قرار می‌دهد، اما Sensepoint XCD یک ترانسمیتر کامل است.

این دستگاه علاوه بر سنسور دارای نمایشگر، مدار پردازش، خروجی 4-20mA، رله، رابط تنظیم و در بعضی نسخه‌ها ارتباط Modbus است.

در نتیجه برای پروژه‌هایی که نیاز به یک دتکتور مستقل و هوشمند دارند گزینه کامل‌تری محسوب می‌شود.

نکات مهم هنگام خرید Honeywell Sensepoint XCD

هنگام سفارش این محصول بهتر است مشخصات زیر دقیقاً تعیین شوند:

گاز هدف: CH4

فناوری سنسور: IR یا CAT

محدوده: 0 تا 100% LEL

جنس بدنه: آلومینیوم یا استنلس استیل 316

استاندارد: ATEX/IECEx یا UL/cUL

ارتباط: 4-20mA یا نسخه دارای Modbus

رزوه کابل: M20 یا 3/4 NPT

اگر این موارد در سفارش مشخص نباشند، احتمال دریافت مدلی وجود دارد که از نظر ظاهری مشابه است اما با نیاز پروژه سازگار نیست.

جمع‌بندی

دتکتور گاز متان Honeywell Sensepoint XCD یکی از دتکتورهای ثابت و هوشمند صنعتی برای پایش CH4 است که در دو نسخه کاتالیستی و مادون قرمز عرضه می‌شود. هر دو نسخه می‌توانند متان را در محدوده 0 تا 100% LEL اندازه‌گیری کنند.

خروجی 4-20mA، سه رله داخلی، امکان ارتباط RS-485 Modbus، نمایشگر محلی، IP66، بدنه آلومینیومی یا 316SS و وجود نسخه‌های دارای ATEX، IECEx و UL/cUL باعث شده Sensepoint XCD برای صنایع نفت، گاز، پالایشگاه و پتروشیمی گزینه مناسبی باشد.

برای پروژه‌ای که هدف آن صرفاً تشخیص متان است، مهم‌ترین تصمیم قبل از خرید انتخاب بین Methane CAT و Methane IR است. اگر شرایط محیط سخت، خطر مسمومیت سنسور یا نیاز به فناوری غیرکاتالیستی وجود دارد، نسخه IR ارزش بررسی بیشتری دارد.
