فوم پورر آتش نشانی
- مناسب برای سیستمهای اطفای حریق فومی مخازن سقف شناور
- ساختار مقاوم از فولاد کربنی یا استنلس استیل
- عملکرد دقیق در فشار پایین و کنترلشده
- آببند قابل تعویض و هواگیری متناسب با فشار
تضمین کیفیت
مشاوره رایگان

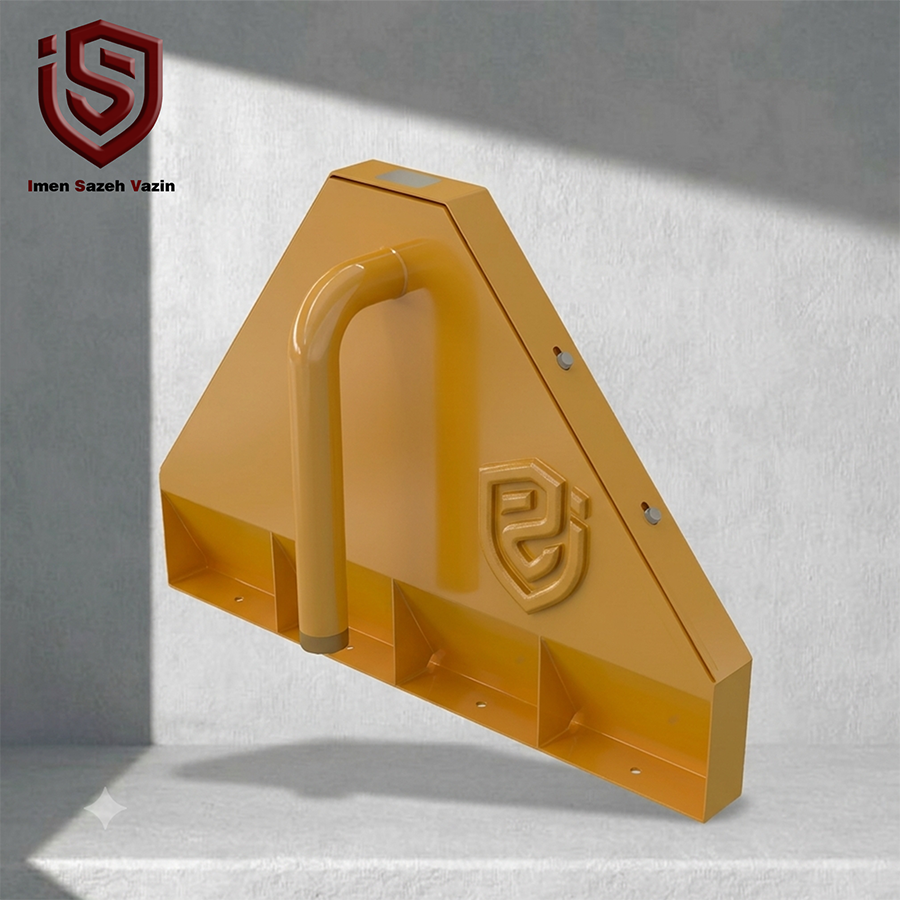

فوم پورر آتش نشانی (Foam Pourer)
فوم پورر (Foam Pourer) یکی از تجهیزات تخصصی سیستمهای اطفای حریق فومی است که برای توزیع کنترلشده فوم روی سطح مایعات قابل اشتعال در مخازن سقف شناور (Floating Roof Tanks) مورد استفاده قرار میگیرد. این تجهیز با دریافت محلول آب و فوم از شبکه اطفای حریق و هدایت آن به محل موردنظر، نقش مهمی در ایجاد پوشش فومی و کنترل حریق در مخازن ذخیره مواد قابل اشتعال ایفا میکند.
در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، پایانههای نفتی و تأسیسات ذخیره سوخت، حفاظت از مخازن ذخیره یکی از بخشهای مهم طراحی سیستمهای ایمنی و اطفای حریق محسوب میشود. وجود سیالات قابل اشتعال و بخارات هیدروکربنی در این تأسیسات باعث میشود استفاده از تجهیزات تخصصی توزیع فوم اهمیت ویژهای داشته باشد.
فوم پورر با ساختاری متناسب با سیستم اطفای حریق فومی، امکان انتقال و تخلیه کنترلشده محلول فوم را فراهم میکند. طراحی و انتخاب این تجهیز باید با توجه به نوع مخزن، شرایط عملیاتی، فشار کاری، دبی موردنیاز، نوع فوم و الزامات طراحی پروژه انجام شود.
مطابق اطلاعات فنی ارائهشده برای این خانواده محصول، بدنه و اجزای اصلی فوم پورر میتوانند از فولاد کربنی (Carbon Steel) یا استنلس استیل (Stainless Steel) ساخته شوند. همچنین استفاده از صافی ورودی استنلس استیل، آببند قابل تعویض و سیستم هواگیری متناسب با فشار، از ویژگیهای مهم این تجهیز به شمار میروند.
فوم پورر چیست؟
فوم پورر (Foam Pourer) یک تجهیز توزیعکننده فوم در سیستمهای ثابت اطفای حریق است که برای هدایت محلول فوم به ناحیه حفاظتشده در مخازن ذخیره مایعات قابل اشتعال طراحی میشود.
در مخازن سقف شناور، نحوه توزیع فوم اهمیت ویژهای دارد؛ زیرا محل نصب و مسیر تخلیه باید بهگونهای انتخاب شود که فوم بتواند به ناحیه موردنظر برسد و سطح تحت حفاظت را به شکل مناسب پوشش دهد.
فوم پورر با ایجاد مسیر مشخص برای عبور و تخلیه محلول، بخشی از زنجیره عملکرد سیستم اطفای حریق فومی را تشکیل میدهد. این تجهیز معمولاً در کنار سایر اجزای سیستم مانند شبکه لولهکشی، تجهیزات تأمین یا تزریق فوم و سایر تجهیزات حفاظت مخزن مورد استفاده قرار میگیرد.
به زبان ساده، فوم پورر وظیفه دارد محلول فوم را از شبکه اطفای حریق دریافت کرده و به شکل کنترلشده در محل حفاظتشده تخلیه کند.
فوم پورر چگونه کار میکند؟
عملکرد فوم پورر از ورود محلول فوم به تجهیز آغاز میشود.
محلول آب و کنسانتره فوم پس از آمادهسازی توسط سیستم مربوطه، وارد مسیر لولهکشی اطفای حریق میشود. این محلول از طریق فلنج ورودی (Inlet Flange) وارد فوم پورر شده و سپس از مسیر داخلی تجهیز عبور میکند.
در ساختار داخلی، Foam Making Chamber و سایر اجزای مرتبط، مسیر عبور و هدایت جریان را فراهم میکنند. پس از آن محلول از طریق Discharge Pipe به سمت خروجی هدایت و از طریق Outlet Flange وارد مسیر تخلیه میشود.
در نهایت، فوم در محل طراحی و روی ناحیه تحت حفاظت توزیع میشود.
بنابراین عملکرد کلی فوم پورر را میتوان به شکل زیر خلاصه کرد:
ورود محلول فوم → عبور از محفظه داخلی → کنترل و هدایت جریان → تخلیه از مسیر خروجی → توزیع فوم در ناحیه حفاظت
نقش فوم پورر در حفاظت از مخازن سقف شناور
مخازن سقف شناور برای ذخیره بسیاری از فرآوردههای نفتی و مایعات قابل اشتعال مورد استفاده قرار میگیرند. ساختار این مخازن با مخازن سقف ثابت متفاوت است و به همین دلیل سیستم اطفای حریق آنها نیز باید متناسب با نوع مخزن طراحی شود.
یکی از نقاط مهم در حفاظت این مخازن، ناحیه اطراف سقف شناور و فضای مرتبط با آن است. طراحی صحیح سیستم توزیع فوم کمک میکند محلول فوم در ناحیه موردنظر تخلیه شده و پوشش فومی مناسب شکل بگیرد.
در این شرایط، فوم پورر آتش نشانی بهعنوان یکی از تجهیزات توزیع فوم، وظیفه انتقال و تخلیه کنترلشده محلول را بر عهده دارد.
ساختار و اجزای فوم پورر
بر اساس ساختار فنی ارائهشده برای این خانواده محصول، اجزای اصلی شامل موارد زیر است:
| شماره | نام قطعه | عنوان انگلیسی |
|---|---|---|
| 1 | فلنج ورودی | Inlet Flange |
| 2 | محفظه تولید فوم | Foam Making Chamber |
| 3 | بدنه فوم پورر | Foam Pourer |
| 4 | درپوش بازدید | Inspection Cover |
| 5 | لوله تخلیه | Discharge Pipe |
| 6 | فلنج خروجی | Outlet Flange |
فلنج ورودی
فلنج ورودی محل اتصال فوم پورر به شبکه لولهکشی سیستم اطفای حریق است. سایز این اتصال باید متناسب با طراحی شبکه و مشخصات پروژه انتخاب شود.
محفظه تولید فوم
این قسمت، بخش داخلی تجهیز برای عبور و هدایت محلول است و در ساختار عملکردی فوم پورر نقش مهمی دارد.
بدنه فوم پورر
بدنه اصلی، اجزای داخلی تجهیز را در خود جای داده و باید توانایی تحمل شرایط عملیاتی سیستم را داشته باشد. مطابق مشخصات ارائهشده، جنس بدنه میتواند فولاد کربنی یا استنلس استیل باشد.
درپوش بازدید
درپوش بازدید برای دسترسی به بخشهای داخلی تجهیز و انجام عملیات بازرسی و سرویس در نظر گرفته شده است.
لوله تخلیه
لوله تخلیه مسیر انتقال محلول از قسمت داخلی فوم پورر به سمت خروجی را ایجاد میکند.
فلنج خروجی
فلنج خروجی محل اتصال بخش تخلیه فوم پورر به مسیر خروجی یا بخش توزیع فوم سیستم است.
مشخصات فنی فوم پورر
مطابق اطلاعات فنی ارائهشده برای این محصول، مشخصات اصلی فوم پورر عبارتاند از:
| مشخصه فنی | مقدار / توضیحات |
| جنس بدنه | فولاد کربنی / استنلس استیل |
| جنس صافی ورودی | استنلس استیل |
| سایز فلنج ورودی | ۲ تا ۶ اینچ |
| فشار کاری | ۴ تا ۱۰ بار |
| محدوده دبی | بر اساس سفارش کارفرما |
| آببند | قابل تعویض |
| سیستم هواگیری | متناسب با فشار |
| عملکرد | دقیق در فشار پایین و کنترلشده |
| پیچ و مهره | گالوانیزه |
۱. فشار کاری: ۴ تا ۱۰ بار
فوم پورر برای استفاده در محدوده فشار کاری ۴ تا ۱۰ بار ارائه میشود.
۲. سایز فلنج ورودی: ۲ تا ۶ اینچ
بسته به مدل و نیاز پروژه، سایز فلنج ورودی در محدوده ۲ تا ۶ اینچ قابل ارائه است.
۳. جنس بدنه: فولاد کربنی / استنلس استیل
بدنه و اجزای اصلی فوم پورر میتوانند از فولاد کربنی یا استنلس استیل ساخته شوند.
۴. محدوده دبی: بر اساس سفارش کارفرما
دبی عملکردی تجهیز بهصورت ثابت برای تمام پروژهها تعریف نشده و مطابق نیاز سیستم و سفارش کارفرما تعیین میشود.
مزایای فوم پورر آتش نشانی
فوم پورر در صورت انتخاب و نصب صحیح میتواند نقش مهمی در عملکرد سیستم حفاظت فومی داشته باشد. مهمترین مزایای این تجهیز عبارتاند از:
- مناسب برای سیستمهای اطفای حریق فومی
- قابلیت استفاده در پروژههای نفت و گاز
- کاربرد در حفاظت از مخازن ذخیره
- امکان ساخت از فولاد کربنی یا استنلس استیل
- صافی ورودی از جنس استنلس استیل
- آببند قابل تعویض
- سیستم هواگیری متناسب با فشار
- عملکرد دقیق در فشار پایین و کنترلشده
- قابلیت ارائه در سایزهای مختلف فلنج
- امکان تعیین دبی بر اساس نیاز پروژه
- ساختار مناسب برای سرویس و بازرسی
- قابلیت استفاده در شرایط مختلف عملیاتی
کاربردهای فوم پورر
فوم پورر آتش نشانی میتواند در طیف گستردهای از پروژههای صنعتی که نیاز به سیستم حفاظت فومی دارند مورد استفاده قرار گیرد.
پالایشگاهها
در پالایشگاهها، مخازن ذخیره فرآوردههای نفتی از تجهیزات حیاتی هستند و حفاظت از آنها نیازمند طراحی مناسب سیستم اطفای حریق است.
مجتمعهای پتروشیمی
در واحدهای پتروشیمی به دلیل وجود مواد قابل اشتعال، سیستمهای حفاظت فومی از اهمیت بالایی برخوردار هستند و فوم پورر میتواند در ساختار این سیستمها مورد استفاده قرار گیرد.
پایانههای نفتی
پایانههای ذخیره و انتقال فرآوردههای نفتی نیز از جمله محیطهایی هستند که استفاده از تجهیزات تخصصی حفاظت حریق در آنها اهمیت دارد.
مخازن ذخیره سوخت
فوم پورر در سیستمهای حفاظت از مخازن ذخیره مواد و فرآوردههای قابل اشتعال کاربرد دارد.
تأسیسات نفت و گاز
در تأسیسات نفت و گاز، انتخاب صحیح تجهیزات اطفای حریق باید متناسب با نوع سیال، ساختار مخزن و شرایط عملیاتی پروژه انجام شود.
تفاوت فوم پورر و فوم چمبر چیست؟
یکی از مهمترین سؤالات هنگام انتخاب تجهیزات اطفای حریق فومی، تفاوت میان Foam Pourer و Foam Chamber است.
بهصورت کلی، هر دو تجهیز برای توزیع محلول فوم در سیستمهای حفاظت حریق مورد استفاده قرار میگیرند، اما محل استفاده و پیکربندی آنها باید متناسب با نوع مخزن و طراحی سیستم انتخاب شود.
| ویژگی | فوم پورر | فوم چمبر |
| نام انگلیسی | Foam Pourer | Foam Chamber |
| کاربرد اصلی | حفاظت فومی مخازن سقف شناور | حفاظت فومی مخازن سقف ثابت |
| نقش | انتقال و توزیع کنترلشده فوم | انتقال و توزیع کنترلشده فوم |
| جنس | فولاد کربنی / استنلس استیل | فولاد کربنی / استنلس استیل |
| فشار کاری | ۴ تا ۱۰ بار | ۴ تا ۱۰ بار |
| فلنج ورودی | ۲ تا ۶ اینچ | ۲ تا ۶ اینچ |
| دبی | بر اساس سفارش | بر اساس سفارش |
بنابراین، انتخاب بین این دو تجهیز باید بر اساس نوع مخزن و طراحی سیستم اطفای حریق پروژه انجام شود و نمیتوان صرفاً بر اساس ظاهر یا سایز اتصال تصمیمگیری کرد.
راهنمای انتخاب
برای انتخاب فوم پورر مناسب، چند پارامتر فنی باید پیش از سفارش مشخص شود:
نوع مخزن
ابتدا باید مشخص شود تجهیز برای چه نوع مخزنی و چه ساختاری از سیستم حفاظت فومی در نظر گرفته شده است.
دبی موردنیاز
دبی یکی از مهمترین پارامترهای طراحی سیستم است و مطابق اطلاعات محصول، محدوده دبی فوم پورر بر اساس سفارش کارفرما تعیین میشود.
فشار کاری
فشار شبکه باید با محدوده کاری تجهیز مطابقت داشته باشد. محدوده فشار کاری اعلامشده برای این محصول ۴ تا ۱۰ بار است.
سایز فلنج
سایز فلنج ورودی باید با شبکه لولهکشی پروژه هماهنگ باشد. این محصول در محدوده ۲ تا ۶ اینچ ارائه میشود.
جنس بدنه
انتخاب فولاد کربنی یا استنلس استیل باید با توجه به شرایط محیطی، خوردگی و الزامات پروژه انجام شود.
نکات مهم هنگام خرید فوم پورر
پیش از خرید فوم پورر بهتر است اطلاعات زیر در اختیار سازنده یا تأمینکننده قرار گیرد:
- نوع مخزن
- نوع سیال ذخیرهشده
- ظرفیت مخزن
- دبی موردنیاز
- فشار کاری
- سایز خط لوله
- سایز فلنج
- جنس موردنیاز
- شرایط محیطی
- الزامات فنی پروژه
- مشخصات سیستم اطفای حریق فومی
ارائه این اطلاعات باعث میشود مدل و پیکربندی فوم پورر متناسب با نیاز واقعی پروژه انتخاب شود.
نگهداری و بازرسی
مانند سایر تجهیزات سیستم اطفای حریق، فوم پورر نیز باید در فواصل مناسب مورد بازرسی قرار گیرد.
موارد مهم در بازرسی عبارتاند از:
- بررسی وضعیت بدنه
- کنترل خوردگی
- بررسی فلنجها و اتصالات
- بررسی آببند
- کنترل صافی ورودی
- اطمینان از باز بودن مسیر جریان
- بررسی وضعیت لوله تخلیه
- کنترل عملکرد سیستم هواگیری
- بررسی نشتی احتمالی
- تمیزکاری اجزای داخلی در صورت نیاز
نگهداری منظم میتواند به شناسایی زودهنگام مشکلات و حفظ آمادگی تجهیز در شرایط اضطراری کمک کند.
چرا این محصول مناسب پروژههای نفت و پتروشیمی است؟
در پروژههای نفت، گاز و پتروشیمی، تجهیزات حفاظت حریق باید با توجه به شرایط سخت محیطی و اهمیت بالای قابلیت اطمینان انتخاب شوند.
این محصول با امکان استفاده از فولاد کربنی یا استنلس استیل، محدوده فشار کاری ۴ تا ۱۰ بار، فلنج ورودی ۲ تا ۶ اینچ و دبی قابل تعیین بر اساس سفارش، قابلیت انطباق با طیف مختلفی از پروژههای صنعتی را دارد.
همچنین ویژگیهایی مانند صافی ورودی استنلس استیل، آببند قابل تعویض و سیستم هواگیری متناسب با فشار، این تجهیز را به گزینهای مناسب برای استفاده در سیستمهای تخصصی توزیع فوم تبدیل میکند.
جمعبندی
فوم پورر (Foam Pourer) یکی از تجهیزات مهم سیستم اطفای حریق فومی برای حفاظت از مخازن ذخیره مایعات قابل اشتعال، بهویژه در کاربردهای مرتبط با مخازن سقف شناور است.
این تجهیز با دریافت محلول آب و فوم از شبکه اطفای حریق و هدایت کنترلشده آن به محل حفاظت، بخشی از فرآیند توزیع فوم را بر عهده دارد.
بر اساس مشخصات فنی ارائهشده، فوم پورر با بدنه فولاد کربنی یا استنلس استیل، صافی ورودی استنلس استیل، فلنج ورودی ۲ تا ۶ اینچ، فشار کاری ۴ تا ۱۰ بار، دبی قابل تعیین بر اساس سفارش، آببند قابل تعویض و سیستم هواگیری متناسب با فشار قابل ارائه است.
انتخاب نهایی باید بر اساس نوع مخزن، دبی موردنیاز، فشار کاری، سایز اتصالات، جنس بدنه و الزامات فنی پروژه انجام شود تا تجهیز با سایر اجزای سیستم اطفای حریق فومی هماهنگی مناسبی داشته باشد.
