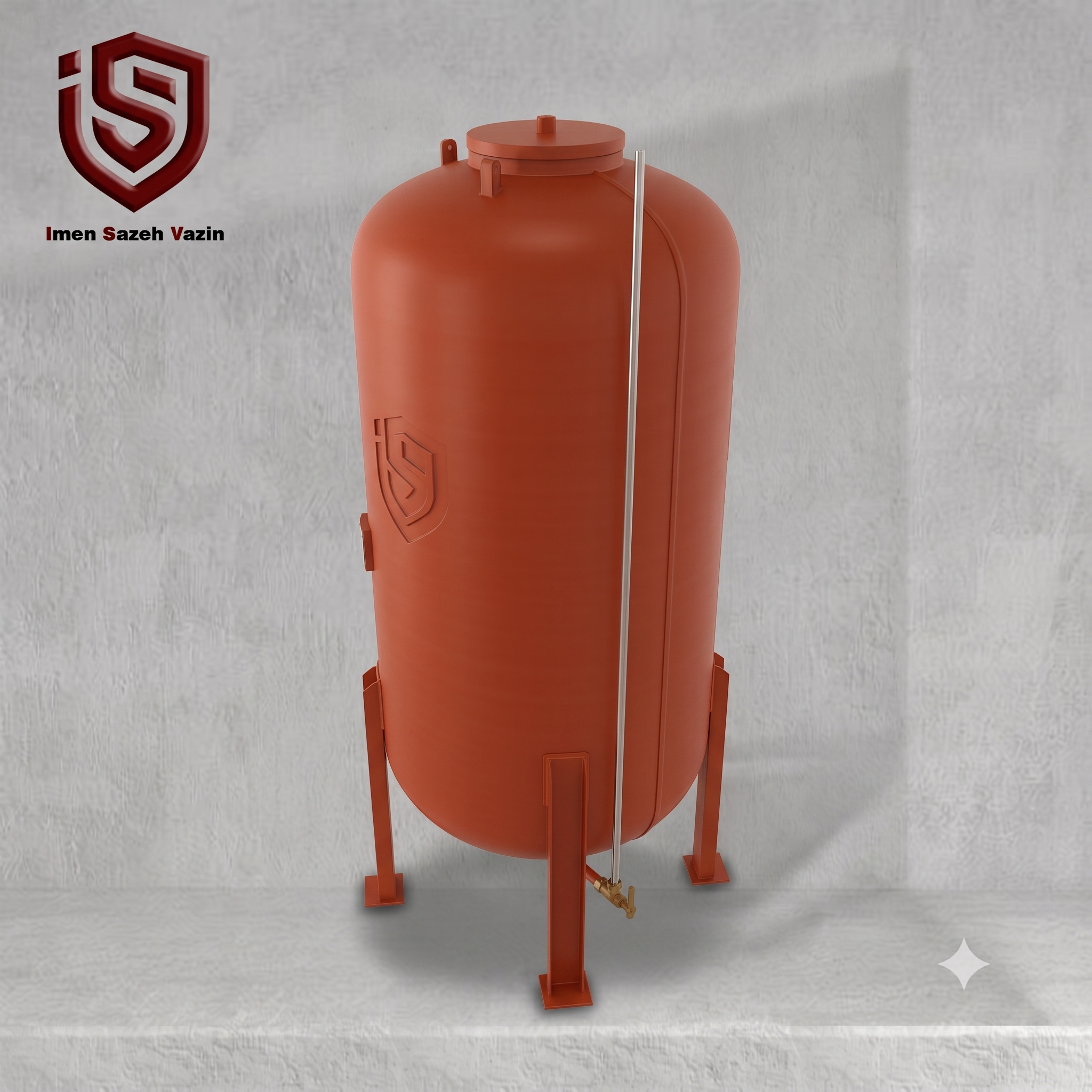

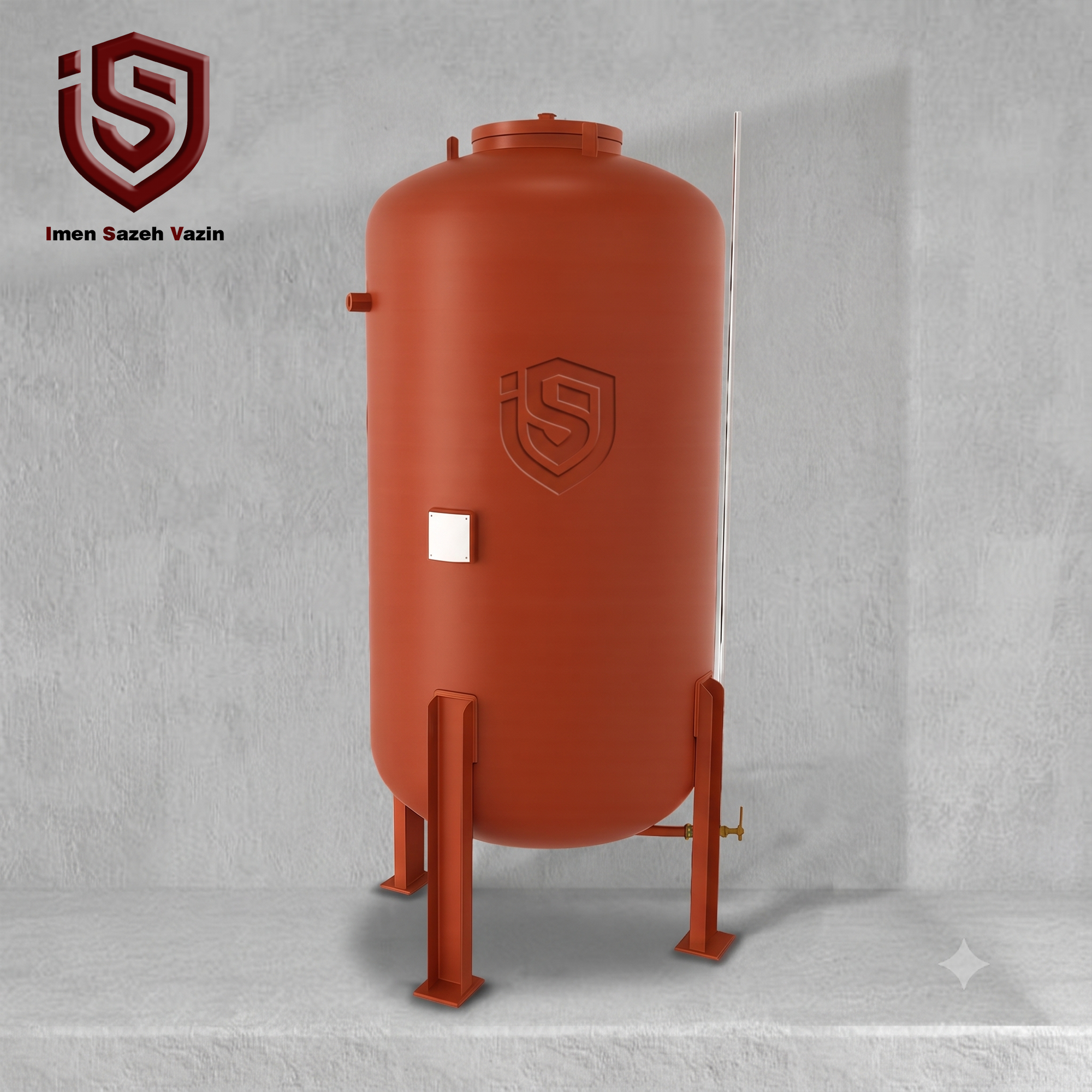

بلدر تانک فوم چیست و چگونه کار می‌کند؟

بلدر تانک (Bladder Tank) یک مخزن فشار قوی فولادی است که درون آن یک کیسه انعطاف‌پذیر از جنس لاستیک مقاوم (Bladder) قرار می‌گیرد. ماده عصاره فوم درون کیسه لاستیکی ذخیره می‌شود و فضای بین جدار داخلی مخزن فولادی و جدار خارجی کیسه، محل جریان آب فشار قوی است.

جدول مشخصات فنی بلدر تانک

مکانیزم عملکرد هیدرولیکی

• ورود آب فشار قوی: هنگام فعال شدن سیستم اطفا حریق، بخشی از آب ورودی شبکه از طریق لوله‌کشی بیرونی به فضای بین بدنه فولادی و کیسه لاستیکی وارد می‌شود.

• فشار بر تیوب لاستیکی: آب ورودی به جداره خارجی کیسه فشار وارد کرده و عصاره فوم را بدون کوچک‌ترین تماس مستقیم با آب، به سمت اینداکتور یا تناسب‌ساز (Proportioner) هدایت می‌کند.

• اختلاط دقیق: فوم با درصدی مشخص (معمولاً ۱٪، ۳٪ یا ۶٪) با جریان اصلی آب مخلوط می‌شود و محلول نهایی به سمت نازل‌ها، فوم‌سازها یا مانیتورهای آتش نشانی می‌فرستد.

مشخصات فنی و ساختاری سری ISV-BT

مخازن سری ISV-BT بر اساس سخت‌گیرانه‌ترین استانداردهای بین‌المللی طراحی شده‌اند تا در برابر فشارهای عملیاتی بالا و شرایط محیطی سخت صنعتی بالاترین مقاومت را دارد.

۱. بدنه فولادی مقاوم (Carbon Steel)

بدنه اصلی مخزن از فولاد کربنی با ضخامت محاسباتی دقیق و جوشکاری استاندارد ساخته می‌شود . سطح داخلی و خارجی مخزن با پوشش‌های ضدخوردگی و رنگ‌های مقاوم اپوکسی پوشانده می‌شود تا در برابر رطوبت و مواد شیمیایی دوام بالایی داشته باشد.

۲. تیوب داخلی لاستیکی (Rubber Bladder)

کیسه داخلی یا Bladder از متریال لاستیکی تقویت‌شده (مانند Neoprene یا EPDM) تولید می‌شود. این تیوب در برابر خوردگی ناشی از انواع فوم‌های AFFF، AR-AFFF و فوم‌های پروتئینی مقاومت کامل دارد و دارای انعطاف‌پذیری بالایی است.

۳. اتصالات و لوله‌کشی بیرونی (External Piping)

تمامی خطوط لوله‌کشی ورودی آب، خروجی فوم، شیرهای تخلیه و شیرهای هواگیری بیرونی از جنس فولاد کربنی یا استنلس استیل با مانیسمان و فیتینگ‌های فشار قوی می‌سازد تا افت فشار به حداقل برسد.

مقایسه بلدر تانک عمودی (Vertical) و افقی (Horizontal)

مخازن سری ISV-BT در دو پیکربندی عمودی (Vertical) و افقی (Horizontal) بر اساس فضای موجود در موتورخانه یا سایت عملیاتی طراحی می‌سازد.

اجزای تشکیل‌دهنده و آپشن‌های سفارشی

مخازن استاندارد سری ISV-BT-01 امکان اضافه کردن انواع تجهیزات جانبی طبق نیاز پروژه و درخواست کارفرما را دارا هستند:

• نشانگر سطح فوم (Sight Glass / Level Indicator): جهت بررسی بصری میزان فوم موجود در کیسه بدون نیاز به باز کردن مخزن.

• نردبان و پاگرد دسترسی: برای مخازن عمودی با ظرفیت بالا جهت سهولت در بازرسی و سرویس.

• رنگ سفارشی با سیستم اپوکسی/پلی‌یورتان: مطابق با کد رنگ ایمنی پالایشگاه یا استاندارد کارفرما.

• گیج‌های فشار اضافی (Extra Pressure Gauges): جهت مانیتورینگ دقیق فشار آب ورودی و فشار فوم خروجی.

• شیرآلات خودکار و برقی (Actuated Valves): جهت اتصال به سیستم اعلام و اطفا حریق اتوماتیک central.

کاربردهای اصلی در صنایع مختلف

1. پالایشگاه‌ها و پتروشیمی‌ها: حفاظت از مخازن سوخت، واحدهای فرآیندی و پمپ‌بنزیل‌ها.
2. آشیانه‌های هواپیما و هلیکوپتر: پوشش سریع سطح زیرین هواپیما با فوم سنگین یا متوسط.
3. انبارهای مواد شیمیایی و کالا: مهار حریق مایعات قابل اشتعال (کلاس B).
4. ایستگاه‌های بارگیری و تخلیه سوخت: حفاظت از دوش‌های بارگیری تانکرها و واگن‌های سوخت‌رسانی.
5. بنادر و اسکله‌های نفتی: اطفا حریق پایانه های صادرات و واردات مواد نفتی.
