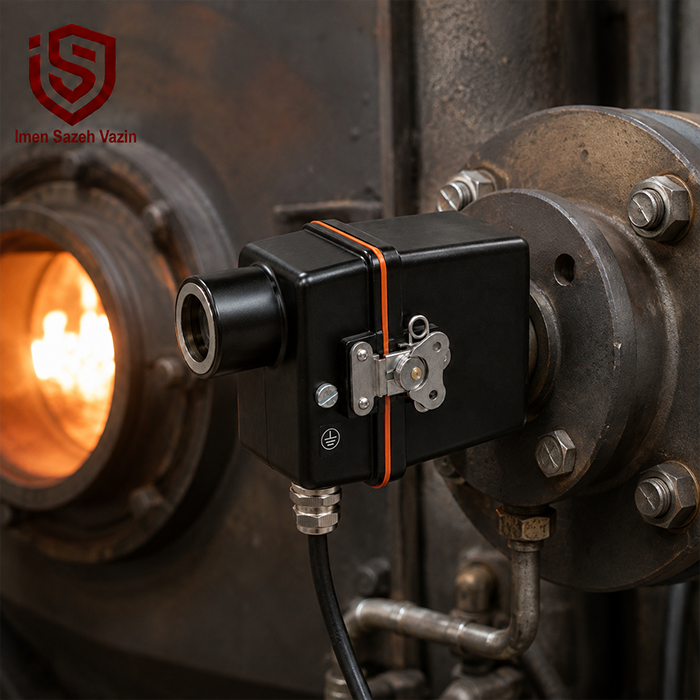

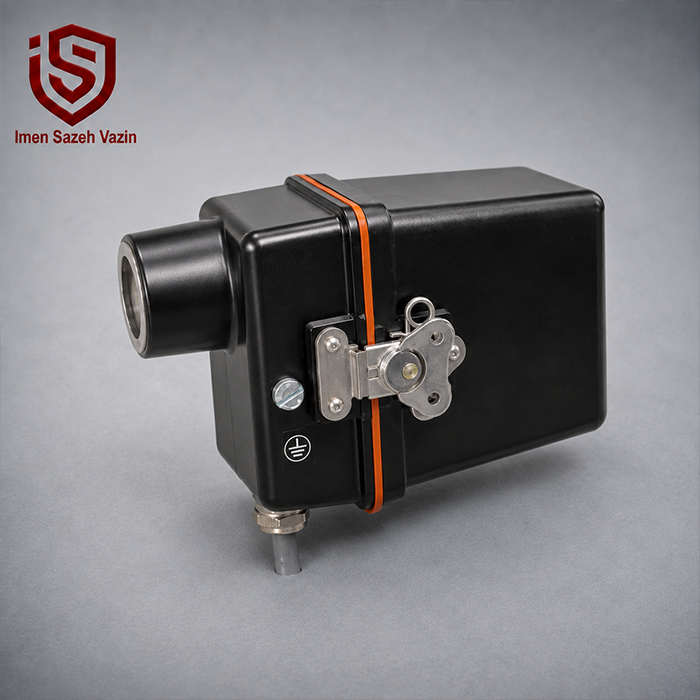

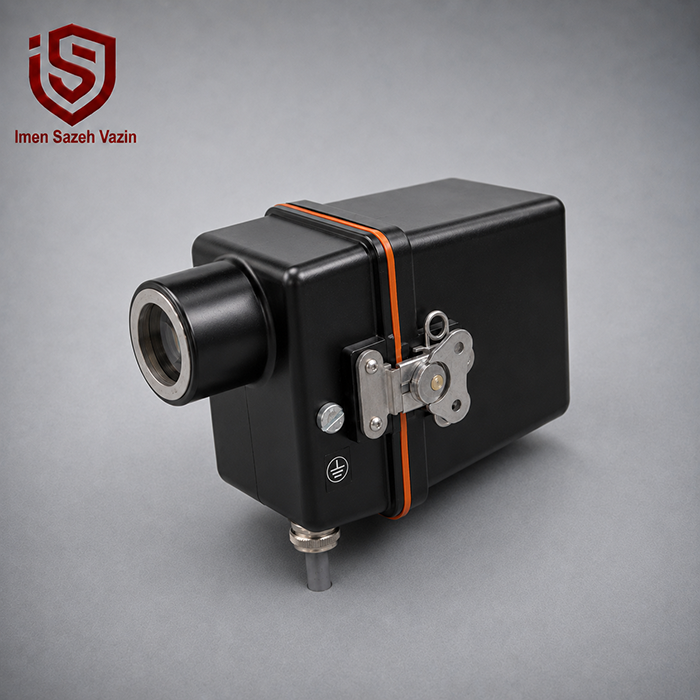

UV اسکنر Fireye مدل 65UV5-1000

UV اسکنر Fireye مدل 65UV5-1000 یک اسکنر شعله صنعتی برای تشخیص حضور یا قطع شعله در مشعل‌ها، بویلرها و تجهیزات احتراقی است. این دستگاه تابش فرابنفش تولیدشده در فرآیند احتراق را بررسی می‌کند و به سیستم کنترل اجازه می‌دهد وضعیت شعله را به‌صورت مطمئن تشخیص دهد. استفاده از اسکنر شعله در تجهیزات احتراقی اهمیت زیادی دارد، زیرا قطع شدن ناخواسته شعله در حالی که سوخت همچنان وارد محفظه احتراق می‌شود می‌تواند شرایط خطرناکی ایجاد کند.

Fireye در سری 65UV5 از حسگر حساس به نور فرابنفش، مدار پردازش داخلی و مکانیزم خودآزمایی استفاده کرده است. در نتیجه دستگاه فقط به تشخیص شعله محدود نمی‌شود و به‌صورت دوره‌ای عملکرد حسگر را نیز کنترل می‌کند. این ویژگی برای کاربردهای صنعتی که مشعل برای مدت طولانی کار می‌کند اهمیت زیادی دارد.

برای بررسی سایر تجهیزات صنعتی، سامانه‌های ایمنی و تجهیزات مرتبط با کنترل فرآیند می‌توانید بخش محصولات ایمن سازه وزین را مشاهده کنید. همچنین برای بررسی تجهیزات صنعتی و ایمنی بیشتر، محصولات موجود در فروشگاه تجهیزات ایمنی و صنعتی می‌تواند مفید باشد.

UV اسکنر Fireye 65UV5-1000 چگونه کار می‌کند؟

اسکنر 65UV5 از یک حسگر مخصوص تابش فرابنفش استفاده می‌کند. شعله حاصل از سوخت‌هایی مانند گاز طبیعی، متان، پروپان، بوتان، نفت سفید و سوخت دیزل در زمان احتراق مقداری انرژی در محدوده فرابنفش منتشر می‌کند. حسگر دستگاه این تابش را دریافت کرده و آن را به سیگنال قابل پردازش تبدیل می‌کند. مدار داخلی سپس بررسی می‌کند که شدت سیگنال برای تأیید وجود شعله کافی است یا خیر.

اگر شعله پایدار وجود داشته باشد، رله داخلی اسکنر وضعیت حضور شعله را به سیستم مدیریت مشعل اعلام می‌کند. در صورت خاموش شدن شعله، سیگنال فرابنفش از بین می‌رود و دستگاه پس از زمان پاسخ مشخص، وضعیت قطع شعله را اعلام می‌کند. مدل 65UV5-1000 دارای زمان پاسخ قطع شعله حدود 4 ثانیه است.

وجود رله داخلی یکی از مزیت‌های مهم این سری محسوب می‌شود، زیرا بخشی از عملکردی که در بعضی اسکنرهای قدیمی‌تر به تقویت‌کننده یا کنترلر مجزا نیاز داشت، داخل خود دستگاه انجام می‌شود. Fireye این سری را به‌عنوان اسکنر شعله یکپارچه معرفی کرده است.

سیستم Self-Check یا خودآزمایی در Fireye 65UV5-1000

یکی از مهم‌ترین ویژگی‌های UV اسکنر Fireye مدل 65UV5-1000 مکانیزم خودآزمایی آن است. داخل دستگاه یک شاتر الکترومکانیکی قرار دارد که در بازه‌های مشخص مسیر دریافت نور فرابنفش را مسدود می‌کند. در این لحظه مدار داخلی انتظار دارد که حسگر دیگر شعله‌ای مشاهده نکند.

اگر سیستم هنگام بسته بودن شاتر همچنان سیگنال شعله دریافت کند یا عملکرد حسگر با شرایط مورد انتظار هماهنگ نباشد، دستگاه می‌تواند وجود ایراد در سیستم تشخیص شعله را شناسایی کند. این طراحی احتمال ایجاد وضعیت خطرناکی مانند تشخیص اشتباه شعله را کاهش می‌دهد.

به همین دلیل اسکنرهای Self-Check معمولاً در بویلرها، کوره‌ها و مشعل‌هایی که مدت طولانی به‌طور پیوسته کار می‌کنند اهمیت بیشتری دارند.

UV اسکنر Fireye 65UV5-1000 برای چه سوخت‌هایی مناسب است؟

خانواده Fireye 65UV5 برای تشخیص تابش فرابنفش شعله سوخت‌های فسیلی طراحی شده است. Fireye کاربرد این سری را برای سوخت‌هایی مانند گاز طبیعی، گاز کک، پروپان، متان، بوتان، نفت سفید، فرآورده‌های نفتی سبک و سوخت دیزل اعلام کرده است.

به همین دلیل این اسکنر در بسیاری از صنایع دارای مشعل یا تجهیزات احتراقی قابل استفاده بوده است، از جمله:

• بویلرهای صنعتی و دیگ‌های بخار
• کوره‌های صنعتی
• مشعل‌های گازسوز و گازوئیل‌سوز
• واحدهای پالایشگاهی
• صنایع پتروشیمی
• نیروگاه‌ها
• واحدهای تولید بخار
• گرم‌کن‌های صنعتی
• سامانه‌های مدیریت مشعل

تشخیص UV چه مزیتی دارد؟

یکی از مزایای تشخیص شعله با نور فرابنفش این است که حسگر می‌تواند تابش مشخصی را که در فرآیند احتراق تولید می‌شود شناسایی کند. در نتیجه در صورت تنظیم و نصب صحیح، دستگاه می‌تواند شعله واقعی مشعل را از بسیاری از منابع نور محیط جدا کند.

در خانواده 65UV5 محدوده تشخیص حسگر در بخش عمیق طیف فرابنفش قرار دارد. بروشور فعلی Fireye برای سری 65UV5 محدوده تقریبی 190 تا 270 نانومتر را اعلام می‌کند.

البته کیفیت تشخیص فقط به خود حسگر وابسته نیست. زاویه نصب اسکنر، فاصله از شعله، طول لوله دید، وجود دوده روی شیشه و محل قرارگیری نسبت به شعله اصلی و پایلوت هم نقش بسیار مهمی دارند.

اهمیت محل نصب اسکنر شعله

حتی بهترین اسکنر شعله نیز اگر در موقعیت نادرست نصب شود نمی‌تواند عملکرد مناسبی ارائه دهد. Fireye توصیه می‌کند مسیر دید اسکنر به ناحیه ابتدایی شعله و محل احتراق اصلی هدایت شود. مسیر دید نیز نباید توسط تیغه‌های هوا، قطعات مشعل یا سایر تجهیزات مسدود شود.

در یک نصب مناسب، اسکنر باید بتواند در شرایط مختلف بار مشعل شعله را مشاهده کند. اگر فقط در زمان شعله کامل سیگنال مناسب دریافت شود ولی در زمان کاهش ظرفیت مشعل سیگنال از بین برود، محل نصب یا زاویه دید نیاز به اصلاح دارد.

همچنین اسکنر نباید جرقه سیستم جرقه‌زن را به اشتباه به‌عنوان شعله تشخیص دهد.

نقش هوای Purge در عملکرد اسکنر

در تجهیزات احتراقی، دوده، گردوغبار، روغن و ذرات معلق می‌توانند روی شیشه جلوی اسکنر جمع شوند و قدرت دریافت تابش شعله را کاهش دهند. به همین دلیل Fireye برای سری 65UV5 استفاده از هوای تمیز، خشک و خنک را توصیه می‌کند.

مقدار معمول هوای پاک‌کننده حدود 113 لیتر در دقیقه است. در محیط‌های بسیار گرم یا شرایطی که سوخت دوده زیادی تولید می‌کند، مقدار هوای مورد نیاز می‌تواند تا حدود 425 لیتر در دقیقه افزایش پیدا کند.

این هوا علاوه بر تمیز نگه داشتن مسیر دید، به کنترل دمای اسکنر نیز کمک می‌کند.

مقاومت مناسب برای محیط صنعتی

بدنه سری 65UV5 از آلومینیوم ریخته‌گری‌شده ساخته شده و دارای پوشش محافظ صنعتی است. درجه حفاظت بدنه NEMA 4X / IP66 اعلام شده است که مقاومت مناسبی در برابر گردوغبار و ورود آب ایجاد می‌کند.

وزن دستگاه در مدل‌های غیر CEX حدود 2 کیلوگرم است و دمای کاری اعلام‌شده برای این سری از حدود 40- تا 65+ درجه سانتی‌گراد است. بنابراین اسکنر برای بسیاری از شرایط معمول محیط‌های صنعتی قابل استفاده است.

جدول مشخصات فنی UV اسکنر Fireye مدل 65UV5-1000

مشخصات ابعادی، اتصال NPT، زمان پاسخ و شرایط محیطی از مستندات فنی سری 65UV5 استخراج شده‌اند.

تفاوت Fireye 65UV5-1000 با مدل‌های جدیدتر

این بخش را حتماً در صفحه محصول قرار بده، چون از نظر فنی بسیار مهم است.

Fireye اعلام کرده است که مدل‌های 65UV5-1000 و 65UV5-1000E در سال 2008 از چرخه تولید خارج شدند و مدل‌های 65UV5-1004 و 65UV5-1004E با قابلیت‌های بهبود‌یافته جای آن‌ها را گرفتند. همچنین مدل‌های جدیدتر QD از اتصال سریع کابل استفاده می‌کنند، در حالی که مدل 65UV5-1000 اصلی با کابل ثابت عرضه می‌شد.

این موضوع به معنی بی‌استفاده بودن 65UV5-1000 نیست. هنوز ممکن است تعداد زیادی از این اسکنرها روی تجهیزات صنعتی قدیمی نصب باشند و هنگام تعمیرات یا تأمین قطعات، کارفرما دقیقاً همین مدل یا یک جایگزین سازگار را درخواست کند. با این حال قبل از جایگزینی مدل قدیمی با سری جدید باید نوع اتصال، سیم‌کشی، شرایط محل نصب و مدار مدیریت مشعل بررسی شود.

نکات مهم هنگام خرید Fireye 65UV5-1000

از آنجا که این مدل سال‌هاست تولید نمی‌شود، هنگام خرید باید بیشتر از محصولات جدید به اصالت کالا توجه کرد. بررسی پلاک محصول، شماره مدل، وضعیت بدنه، شیشه حسگر، کابل، عملکرد شاتر Self-Check و شرایط نگهداری دستگاه اهمیت زیادی دارد.

همچنین اگر هدف شما جایگزینی اسکنر نصب‌شده روی یک بویلر یا مشعل است، صرفاً شباهت ظاهری کافی نیست. مدل کامل دستگاه، نوع رزوه، زمان پاسخ قطع شعله، ولتاژ تغذیه و نحوه سیم‌کشی باید با سیستم موجود هماهنگ باشد.

چرا استفاده از اسکنر شعله سالم اهمیت دارد؟

اسکنر شعله یکی از اجزای اصلی مدار ایمنی مشعل است. اگر اسکنر نتواند خاموش شدن شعله را به‌درستی تشخیص دهد، ممکن است سیستم کنترل وضعیت واقعی احتراق را اشتباه ارزیابی کند. از طرف دیگر، اگر اسکنر شعله موجود را به اشتباه قطع‌شده تشخیص دهد، مشعل دچار خاموشی‌های ناخواسته و توقف تولید می‌شود.

بنابراین عملکرد دقیق اسکنر هم مستقیماً با ایمنی مرتبط است و هم روی پایداری فرآیند تأثیر می‌گذارد. به همین دلیل انتخاب، نصب و تنظیم UV اسکنر باید توسط افراد آشنا با سیستم مدیریت مشعل انجام شود.

جمع‌بندی

UV اسکنر Fireye مدل 65UV5-1000 یکی از مدل‌های قدیمی و شناخته‌شده خانواده Simplicity شرکت Fireye است که برای تشخیص تابش فرابنفش شعله در مشعل‌ها و تجهیزات احتراقی طراحی شده است. وجود سیستم خودآزمایی، رله داخلی شعله، بدنه مقاوم IP66 و امکان کار در شرایط صنعتی از مهم‌ترین ویژگی‌های این دستگاه محسوب می‌شوند.

با این حال باید توجه داشت که Fireye تولید مدل 65UV5-1000 را از سال 2008 متوقف کرده و مدل 65UV5-1004 را به‌عنوان نسل جایگزین معرفی کرده است. بنابراین برای پروژه‌های جدید بهتر است سازگاری مدل‌های جایگزین بررسی شود، اما در تعمیرات و نگهداری تجهیزات قدیمی، 65UV5-1000 همچنان می‌تواند یک مدل مهم برای شناسایی و تأمین قطعه باشد.
