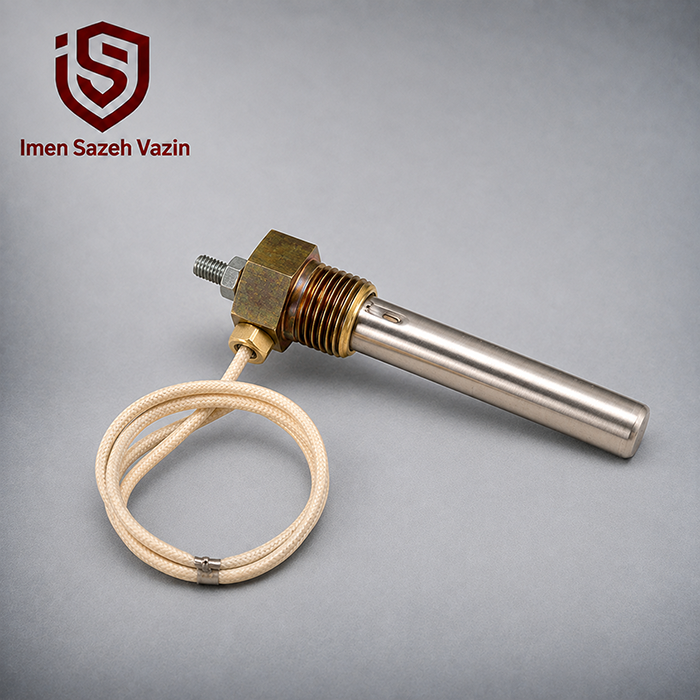

ترموسوئیچ فنوال -100 تا +400°F مدل Fenwal THERMOSWITCH

معرفی ترموسوئیچ فنوال -100 تا +400°F مدل Fenwal THERMOSWITCH

ترموسوئیچ فنوال -100 تا +400°F مدل Fenwal THERMOSWITCH

ترموسوئیچ فنوال -100 تا +400°F از خانواده Fenwal THERMOSWITCH™ یک کنترلر مکانیکی دما برای پایش، کنترل و حفاظت حرارتی تجهیزات صنعتی است. این تجهیز در محدوده تقریبی 73- تا 204+ درجه سانتی‌گراد کار می‌کند و بدون نیاز به منبع تغذیه برای بخش حسگر، تغییر دما را مستقیماً به تغییر وضعیت کنتاکت الکتریکی تبدیل می‌کند. ساختار ساده، واکنش سریع، مقاومت مناسب در برابر لرزش و قابلیت استفاده در بازه وسیع دمایی باعث شده THERMOSWITCH سال‌ها در ماشین‌آلات و فرایندهای صنعتی استفاده شود.

این محصول را نباید با دتکتور حرارتی DETECT-A-FIRE اشتباه گرفت. DETECT-A-FIRE برای تشخیص حریق و Overheat در سیستم‌های حفاظتی طراحی شده، اما Fenwal THERMOSWITCH اساساً یک کنترلر یا سوئیچ دمای مکانیکی است. این تجهیز می‌تواند Heater، Relay، Alarm یا بخشی از مدار کنترلی را براساس Set Point دما قطع یا وصل کند. بنابراین در صفحه محصول بهتر است آن را با عنوان «ترموسوئیچ» یا «کنترلر دمای مکانیکی فنوال» معرفی کنیم، نه یک Heat Detector معمولی.

در لیست موجودی، محدوده -100 تا +400°F ذکر شده اما Part Number کامل مشخص نشده است. Fenwal این محدوده را در چند نوع Head و Mounting عرضه کرده است؛ بنابراین مشخصات مشترک خانواده را می‌توان با اطمینان بیان کرد، اما مواردی مانند Open on Rise یا Close on Rise، نوع Head و کد دقیق قطعه باید از روی Nameplate خود تجهیز تأیید شوند.

ترموسوئیچ Fenwal چگونه کار می‌کند؟

Fenwal برای THERMOSWITCH از مکانیزم Differential Thermal Expansion یا انبساط حرارتی تفاضلی استفاده می‌کند. این مکانیزم از دو بخش اصلی تشکیل شده است: پوسته خارجی از فلزی با ضریب انبساط بالاتر و مجموعه Strut داخلی از فلزی با ضریب انبساط پایین‌تر.

با افزایش دما، پوسته خارجی بیشتر از Strut داخلی منبسط می‌شود. این اختلاف طول، نیروی مکانیکی وارد بر مجموعه Contact را تغییر می‌دهد. در نقطه تنظیم‌شده، کنتاکت الکتریکی باز یا بسته می‌شود و مدار کنترل واکنش نشان می‌دهد.

این فرآیند کاملاً مکانیکی انجام می‌شود. در نتیجه خود THERMOSWITCH برای حس‌کردن دما و تغییر وضعیت Contact به منبع تغذیه جداگانه نیاز ندارد.

همین ساختار ساده یکی از دلایل دوام بالای این خانواده است. برخلاف بسیاری از کنترلرهای الکترونیکی، THERMOSWITCH برای عملکرد اصلی خود به برد پردازشگر، نرم‌افزار یا Sensor Semiconductor وابسته نیست.

محدوده دمای -100 تا +400°F یعنی چه؟

نسخه موردنظر شما محدوده‌ای برابر با:

-100°F تا +400°F

دارد که معادل تقریباً:

-73°C تا +204°C

است. این Range به معنی آن است که بسته به مدل و تنظیم، ترموسوئیچ می‌تواند Set Point موردنظر را در بخش بزرگی از این محدوده کنترل کند.

این گستره دمایی یکی از مزیت‌های اصلی THERMOSWITCH است. یک خانواده محصول می‌تواند هم در محیط‌های بسیار سرد و هم در ماشین‌آلات یا فرایندهایی با دمای بالا استفاده شود.

بااین‌حال باید بین Temperature Range محصول و Set Point واقعی تجهیز تفاوت قائل شویم. ترموسوئیچ قرار نیست هم‌زمان در تمام محدوده -100 تا +400°F عمل کند؛ کاربر یا کارخانه آن را برای یک دمای مشخص تنظیم می‌کند.

چرا پاسخ حرارتی THERMOSWITCH سریع است؟

در بسیاری از Thermostatها، Housing فقط وظیفه محافظت از Sensor را بر عهده دارد. اما در THERMOSWITCH، خود Outer Shell بخشی فعال از سیستم حس‌کردن دما است.

به همین دلیل هر تغییر دمایی مستقیماً روی پوسته اثر می‌گذارد و سپس از طریق اختلاف انبساط به Contact منتقل می‌شود. KiddeFenwal این طراحی را یکی از عوامل اصلی Fast Response معرفی می‌کند.

Thermon نیز برای Fenwal THERMOSWITCH تأکید می‌کند که پوسته خارجی فقط Housing نیست؛ بلکه یک عضو فعال حسگر است و همین موضوع Response Time را کاهش می‌دهد.

برای تجهیزات صنعتی که دما باید در محدوده نسبتاً دقیقی نگه داشته شود، این رفتار اهمیت زیادی دارد.

کاهش Overshoot و Undershoot

یکی دیگر از مزایای طراحی Fenwal، ویژگی‌ای است که سازنده آن را Anticipation می‌نامد.

پوسته و Strut دقیقاً با یک سرعت به تغییر دما پاسخ نمی‌دهند. در یک افزایش سریع دما، Shell زودتر واکنش نشان می‌دهد و قبل از اینکه کل مجموعه داخلی به همان دما برسد، روی Contact اثر می‌گذارد.

این رفتار باعث می‌شود سیستم هنگام نزدیک‌شدن به Set Point زودتر فرمان دهد و میزان Overshoot کاهش پیدا کند. هنگام کاهش دما نیز همین ویژگی می‌تواند کنترل پایدار‌تری ایجاد کند.

به زبان ساده، اگر THERMOSWITCH برای کنترل یک Heater استفاده شود، لازم نیست صبر کند تا تمام جرم Sensor کاملاً به دمای هدف برسد و بعد واکنش نشان دهد. همین موضوع کنترل دما را نرم‌تر و دقیق‌تر می‌کند.

حساسیت بسیار بالا

Fenwal برای THERMOSWITCH از مکانیزم Slow Make and Break استفاده می‌کند. کوچک‌ترین تغییر دما، فاصله Contactها را نیز کمی تغییر می‌دهد.

در دیتاشیت خانواده Series 01، Resolution Sensitivity این مکانیزم حدود 0.1°F یا 0.05°C عنوان شده است.

این عدد به معنی Accuracy نهایی کل سیستم در حد 0.05°C نیست؛ بلکه نشان‌دهنده حساسیت بسیار بالای مکانیزم Contact نسبت به تغییرات حرارتی است.

Accuracy واقعی Set Point به مدل، Calibration، شرایط نصب، فشار و محدوده دما بستگی دارد.

مقاومت در برابر لرزش

تجهیزات صنعتی معمولاً در محیطی کاملاً ثابت کار نمی‌کنند. موتور، کمپرسور، Press، پمپ یا ماشین‌آلات تولیدی می‌توانند لرزش مداوم ایجاد کنند.

Fenwal مجموعه Strut را تحت Tension یا Compression داخل Shell قرار می‌دهد. این ساختار باعث می‌شود Contact در برابر Vibration مقاومت خوبی داشته باشد و در محیط‌های مکانیکی عملکرد پایدار‌تری ارائه دهد.

همین ویژگی یکی از دلایل استفاده THERMOSWITCH در پرس‌های صنعتی، تجهیزات بسته‌بندی، دستگاه‌های Heating و ماشین‌آلات فرایندی است.

آیا Fenwal THERMOSWITCH به برق نیاز دارد؟

برای حس‌کردن دما و عملکرد مکانیکی، خیر.

THERMOSWITCH یک دستگاه مکانیکی است و برای تشخیص دما به Supply Voltage نیاز ندارد.

اما کنتاکت آن در یک مدار الکتریکی قرار می‌گیرد. این مدار می‌تواند Heater، Relay، Alarm یا Controller را کنترل کند. بنابراین Electrical Rating کنتاکت باید با ولتاژ و جریان مدار هماهنگ باشد.

این تفاوت مهم است: «No Power Supply Required» به معنی نبود سیم‌کشی نیست؛ بلکه یعنی Sensor برای اندازه‌گیری و تغییر وضعیت به تغذیه الکترونیکی نیاز ندارد.

ظرفیت الکتریکی کنتاکت‌ها

برای بسیاری از مدل‌های استاندارد Series 01 با محدوده -100 تا +400°F، دیتاشیت Fenwal Ratingهای زیر را برای بار غیرالقایی اعلام می‌کند:

این Ratingها را نباید بدون بررسی برای Motor، Solenoid یا بارهای القایی استفاده کرد. بارهای Inductive و تجهیزاتی با Inrush Current بالا رفتار متفاوتی دارند.

سازنده نیز تأکید می‌کند Ratings جدول برای Non-Inductive Loads مانند Heater و Resistor هستند.

بنابراین اگر THERMOSWITCH قرار است بار بزرگی را کنترل کند، استفاده از Relay یا Contactor واسط معمولاً راهکار مناسب‌تری است.

Open on Rise یا Close on Rise؟

یکی از مهم‌ترین نکات هنگام خرید این محصول همین موضوع است.

Fenwal THERMOSWITCH بسته به Part Number می‌تواند هنگام افزایش دما:

Contact را باز کند — Opens on Temperature Rise

یا

Contact را ببندد — Closes on Temperature Rise

باشد.

برای مثال در خانواده Series 01، نمونه‌هایی با Range مشابه -100 تا +400°F در هر دو Contact Logic تولید شده‌اند.

پس فقط عبارت «Fenwal Thermoswitch -100/+400°F» برای تعیین نوع Contact کافی نیست.

اگر هدف Control Heater باشد، یک Open-on-Rise می‌تواند هنگام رسیدن به Set Point مدار Heating را قطع کند. در یک Alarm یا Interlock ممکن است طراح به Close-on-Rise نیاز داشته باشد.

مدل‌های مختلف Head

یکی از مزیت‌های THERMOSWITCH این است که Fenwal آن را با شکل‌های مکانیکی مختلف تولید کرده است.

خانواده Series 01 شامل نمونه‌هایی مانند:

Cartridge Head، Hex Head، Coupling Head، Junction Box Head و Jumbo Thermoswitch

است.

Cartridge Head

Cartridge پایه‌ترین فرم محصول است. این مدل را می‌توان داخل یک سوراخ ماشین‌کاری‌شده مناسب قرار داد.

مزیت اصلی آن ابعاد کوچک و امکان Integration مستقیم داخل ماشین‌آلات است.

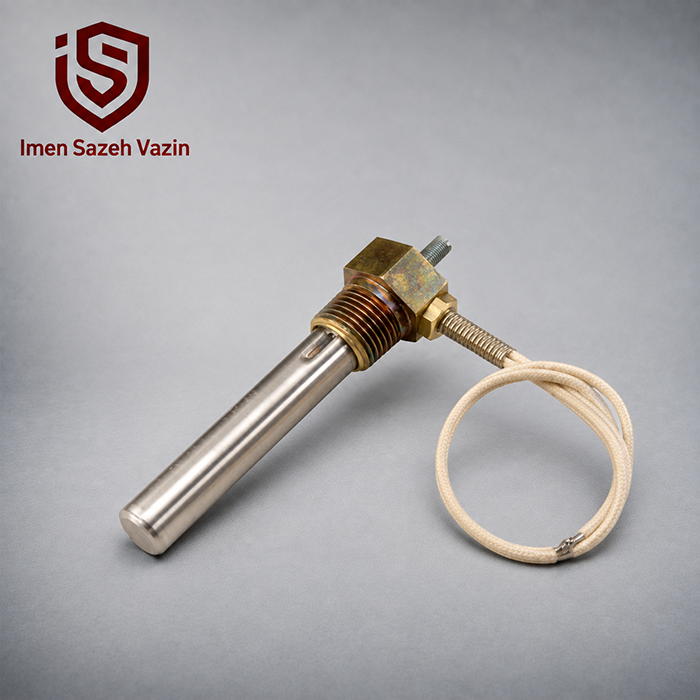

Hex Head

Hex Head علاوه بر ویژگی Cartridge، رزوه نری برای نصب ساده‌تر دارد.

این نوع برای تجهیزاتی مناسب است که Sensor باید مستقیماً روی Boss یا اتصال رزوه‌ای نصب شود.

Coupling Head

Coupling Head دارای قسمت Hexagonal و Pipe Thread در دو سمت است. این طراحی امکان اتصال مستقیم‌تر به Conduit را فراهم می‌کند.

Junction Box Head

نسخه Junction Box یک Box الکتریکی، Terminal Block و در برخی مدل‌ها Dial و Knob تنظیم دما دارد.

در این ساختار، قسمت Sensor داخل سیال یا محیط موردنظر قرار می‌گیرد و تنظیم دما از روی مجموعه Junction Box انجام می‌شود.

نکته مهم درباره Part Number محصول موجود

برای Range -100 تا +400°F چند Part Number مختلف وجود دارد؛ بنابراین من عمداً یک کد خاص را به محصول شما نسبت نمی‌دهم.

برای نمونه، خانواده 17000/18000 شامل Configurationهای مختلف با Brass Head، Stainless Steel Shell، Hex Head یا Coupling Head است.

در بازار همچنین مدل‌هایی مانند 01-017100/102، 01-018002 و 01-018052 دیده می‌شوند، اما ویژگی دقیق آن‌ها یکسان نیست.

بنابراین برای درج کد محصول در سایت، این موارد روی Nameplate بررسی شوند:

Catalog Number، Temperature Range، Contact Action، Current Rating و Material.

این روش باعث می‌شود اطلاعات صفحه فروش دقیق باقی بماند و مشخصات یک Variant به Variant دیگری نسبت داده نشود.

Stainless Steel Shell

در دیتاشیت فعلی Series 01، Fenwal استفاده از Stainless Steel Shell را یکی از ویژگی‌های اصلی این خانواده معرفی می‌کند.

بعضی نسخه‌ها Brass Head و پوسته 300 Series Stainless Steel دارند، در حالی که تعدادی از Configurationها با 316 Stainless Steel Head & Shell نیز ارائه شده‌اند.

این موضوع در محیط‌های مرطوب یا خورنده اهمیت زیادی دارد.

باز هم برای محصول موجود باید Material دقیق از روی کد همان قطعه تعیین شود.

اثر فشار روی Set Point

اگر THERMOSWITCH داخل یک سیال تحت فشار نصب شود، Pressure می‌تواند Calibration Temperature را کمی جابه‌جا کند.

Fenwal در دیتاشیت Series 01 جدولی برای Temperature Offset Due to Pressure ارائه می‌کند و توصیه می‌کند در Applicationهای تحت فشار این Offset در انتخاب و تنظیم Set Point لحاظ شود.

این نکته در سیستم‌های هیدرولیک، مخازن و خطوط فرآیندی اهمیت بیشتری دارد.

بنابراین استفاده از محصول داخل یک Tank یا Process Line باید با روش نصب و Pressure Rating مناسب انجام شود.

کاربرد در پرس‌های صنعتی

KiddeFenwal و دیتاشیت محصول Hydraulic Laminating Presses را یکی از کاربردهای THERMOSWITCH معرفی می‌کنند.

در پرس‌های گرم، کنترل پایدار دمای Platen برای کیفیت محصول اهمیت دارد. افزایش بیش از حد دما می‌تواند مواد را خراب کند و کاهش دما نیز کیفیت Lamination را پایین بیاورد.

THERMOSWITCH می‌تواند با قطع و وصل مدار Heating به حفظ Temperature Set Point کمک کند.

تجهیزات رنگ و خشک‌کن

Paint Drying Equipment نیز در فهرست رسمی کاربردهای Fenwal قرار دارد.

فرایند خشک‌شدن رنگ معمولاً به دمای کنترل‌شده نیاز دارد. اگر دما از محدوده مناسب بالاتر یا پایین‌تر برود، کیفیت پوشش تحت تأثیر قرار می‌گیرد.

در این شرایط THERMOSWITCH می‌تواند بخشی از کنترل یا High/Low Temperature Logic تجهیزات باشد.

Hot Stamp و ماشین‌آلات چاپ

Fenwal از Hot Stamp Printers نیز به‌عنوان Application رسمی نام می‌برد.

Hot Stamping برای ایجاد نتیجه یکنواخت به کنترل دمای دقیق Head یا Platen نیاز دارد.

واکنش سریع و Narrow Differential کنترلر در چنین کاربردی می‌تواند به پایداری کیفیت محصول کمک کند.

صنایع غذایی و تجهیزات گرم‌کن

Fenwal THERMOSWITCH در تجهیزات غذایی نیز سابقه استفاده دارد. KiddeFenwal کاربردهایی مانند Food Service و Warming Equipment را برای این خانواده ذکر می‌کند.

در مدل‌های مناسب می‌توان از آن برای کنترل Heating Element در تجهیزات پخت، گرم‌کن یا Fryer استفاده کرد.

البته Application غذایی باید با جنس Sensor، شرایط Hygienic و Certification مربوطه هماهنگ باشد.

ماشین‌آلات بسته‌بندی و لمینیت

Packaging Equipment و Laminating Systems نیز در فهرست کاربردهای فعلی KiddeFenwal دیده می‌شوند.

در این دستگاه‌ها Heater معمولاً باید در محدوده مشخصی کار کند. Temperature Control نامناسب می‌تواند باعث ضعف اتصال، سوختگی فیلم، چین‌خوردگی یا کیفیت پایین Packaging شود.

یک کنترلر مکانیکی ساده و مقاوم می‌تواند در چنین محیطی بسیار کاربردی باشد.

تفاوت THERMOSWITCH با ترموکوپل

Thermocouple اساساً یک Sensor است که یک Signal الکتریکی وابسته به دما تولید می‌کند. برای استفاده از آن معمولاً به Controller، PLC یا Temperature Indicator نیاز داریم.

THERMOSWITCH مستقیماً یک Contact Mechanical را در Set Point تغییر می‌دهد.

در نتیجه اگر فقط نیاز داریم هنگام رسیدن دما به یک حد مشخص یک Heater، Relay یا Alarm را قطع یا وصل کنیم، THERMOSWITCH می‌تواند مدار بسیار ساده‌تری ایجاد کند.

اما اگر هدف مشاهده مداوم مقدار دقیق دما، ثبت Trend یا PID Control باشد، Thermocouple همراه Controller انتخاب مناسب‌تری است.

تفاوت THERMOSWITCH با DETECT-A-FIRE

این دو محصول هر دو ساخت Fenwal هستند و هر دو از اصول مکانیکی انبساط حرارتی استفاده می‌کنند؛ بااین‌حال هدف اصلی آن‌ها متفاوت است.

THERMOSWITCH: کنترل و حفاظت دمای تجهیزات و Process.

DETECT-A-FIRE: تشخیص Fire یا Overheat و استفاده در Fire Detection/Suppression.

به همین دلیل THERMOSWITCH را نباید صرفاً به‌عنوان جایگزین Fenwal 27121 معرفی کرد.

اگر هدف پروژه ایجاد یک سیستم کامل Fire Detection باشد، انتخاب دتکتور مناسب و کنترل پنل اعلام حریق باید بر اساس استاندارد و Fire Scenario انجام شود.

اتصال به سیستم کنترل

THERMOSWITCH را می‌توان با توجه به Rating Contact در مدارهای مختلف استفاده کرد.

برای مثال می‌تواند:

• Contactor یک Heater را کنترل کند.
• Alarm دمای بالا یا پایین ایجاد کند.
• Interlock یک ماشین را تغییر دهد.
• بخشی از Safety Circuit باشد.
• فرمان قطع یا وصل به Relay بدهد.

اگر این تجهیز در یک سیستم مانیتورینگ یا اعلام حریق استفاده شود، نوع Contact و Interface باید با ورودی کنترلر سازگار باشد.

در یک سیستم آدرس‌پذیر نیز Contact Dry می‌تواند در صورت طراحی صحیح از طریق ماژول و کنترل پنل اعلام حریق آدرس‌پذیر مانیتور شود؛ البته Approval و فلسفه سیستم باید اجازه چنین کاربردی را بدهد.

تنظیم دمای THERMOSWITCH

در مدل‌های Adjustable، Fenwal از یک Temperature Adjusting Sleeve یا مکانیزم تنظیم مشابه استفاده می‌کند. این بخش موقعیت مکانیکی Contactها را تغییر می‌دهد و Set Point جدیدی ایجاد می‌کند.

در بعضی نسخه‌های Junction Box، Dial و Knob مخصوص تنظیم نیز وجود دارد.

تعداد تقریبی درجات Temperature Change در هر دور Adjuster به مدل بستگی دارد. بنابراین روش Calibration باید از دیتاشیت همان Part Number گرفته شود.

برای تجهیزات Safety-Critical بهتر است تنظیم و Test توسط فرد فنی و با منبع دمای مرجع انجام شود.

نصب صحیح ترموسوئیچ فنوال

محل نصب باید طوری انتخاب شود که Sensing Shell واقعاً دمای بخش موردنظر را حس کند.

اگر Sensor برای Immersion طراحی شده، قسمت حساس باید به اندازه مناسب داخل Fluid قرار بگیرد. اگر تماس حرارتی ضعیف باشد، Response کندتر می‌شود.

از طرف دیگر، نباید Wiring یا Head در دمایی فراتر از محدوده مجاز خود قرار بگیرند.

در سیستم تحت فشار نیز نوع Fitting و Protective Well باید متناسب با Pressure، Fluid و دمای Process انتخاب شود.

Protective Well

Fenwal برای برخی Applicationها Protective Well ارائه می‌کند. این قطعه Sensor را از تماس مستقیم با Fluid یا شرایط مکانیکی نامناسب محافظت می‌کند.

مزیت دیگر Well این است که در برخی سیستم‌ها می‌توان THERMOSWITCH را برای سرویس یا تعویض خارج کرد، بدون اینکه لازم باشد تمام خط Process تخلیه شود.

البته Well مقداری Thermal Lag ایجاد می‌کند؛ بنابراین طراحی آن باید با Response موردنیاز هماهنگ باشد.

تأییدیه‌ها

در دیتاشیت Series 01، Fenwal برای مدل‌های مختلف این خانواده به مواردی مانند:

UL Component Recognition، UL Listing، CSA Certification و انطباق با بخش‌های مرتبط EN 60730

اشاره می‌کند.

اما همه Part Numberها الزاماً تمام این Approvals را ندارند.

بنابراین برای صفحه عمومی محصول می‌توان به وجود نسخه‌های دارای این تأییدیه‌ها اشاره کرد، اما برای Proposal پروژه باید Approval همان کد دقیق بررسی شود.

جدول مشخصات فنی Fenwal THERMOSWITCH -100 تا +400°F

اطلاعات جدول از صفحه رسمی KiddeFenwal THERMOSWITCH و دیتاشیت Series 01 استخراج شده‌اند.

برای مشاهده یک مرجع مستقل صنعتی نیز صفحه Fenwal Thermoswitch در Thermon مشخصات این فناوری را توضیح می‌دهد.

مزایای ترموسوئیچ Fenwal نسبت به کنترلرهای پیچیده‌تر

مهم‌ترین مزیت THERMOSWITCH سادگی آن است. دستگاه بدون Board الکترونیکی، Firmware یا منبع تغذیه Sensor می‌تواند یک Set Point حرارتی را کنترل کند.

در بسیاری از ماشین‌آلات، همین سادگی مزیت بزرگی محسوب می‌شود. تعداد قطعات کمتر است، عیب‌یابی ساده‌تر انجام می‌شود و سیستم در برابر بعضی شرایط سخت صنعتی مقاومت بیشتری دارد.

واکنش سریع، Vibration Resistance، Narrow Differential و تنوع بالای Mounting نیز باعث می‌شوند مهندس بتواند محصول را برای طیف وسیعی از کاربردها انتخاب کند.

جمع‌بندی

ترموسوئیچ فنوال -100 تا +400°F یک کنترلر دمای مکانیکی صنعتی است که از اختلاف انبساط میان پوسته خارجی و Strut داخلی برای تغییر وضعیت Contact استفاده می‌کند. محدوده دمایی حدود 73- تا 204+ درجه سانتی‌گراد، پاسخ سریع، عدم نیاز به تغذیه Sensor و مقاومت مناسب در برابر لرزش از مهم‌ترین مزایای آن هستند.

این محصول برای کنترل Heater، تجهیزات فرایندی، ماشین‌آلات صنعتی، پرس‌های حرارتی، تجهیزات Drying، Packaging و سایر کاربردهایی که نیاز به Switching مستقیم بر اساس دما دارند مناسب است.

نکته مهم این است که -100 تا +400°F یک محدوده محصول است و Part Number دقیق را مشخص نمی‌کند. نوع Contact، Head، Material و Mounting باید از روی Catalog Number خود تجهیز تعیین شوند. این موضوع به‌خصوص برای محصول موجود شما اهمیت دارد، چون Fenwal در همین Range چند Configuration متفاوت عرضه کرده است.
