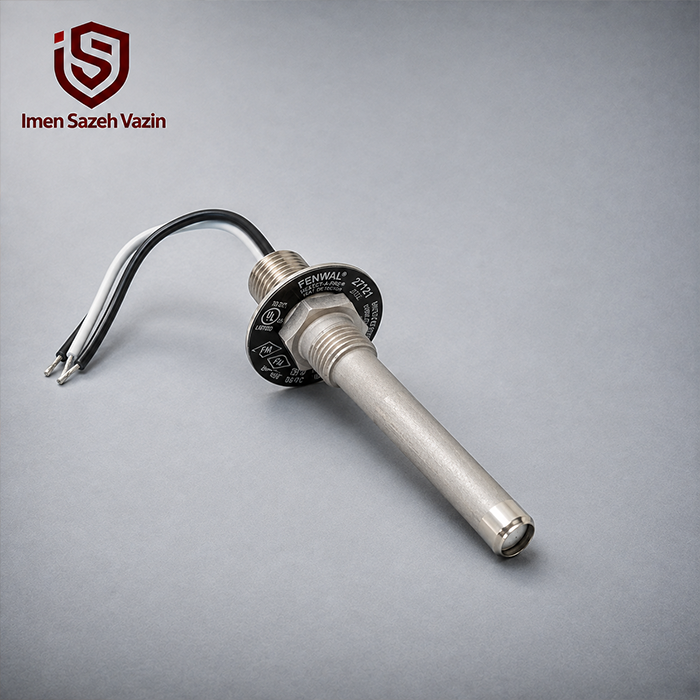

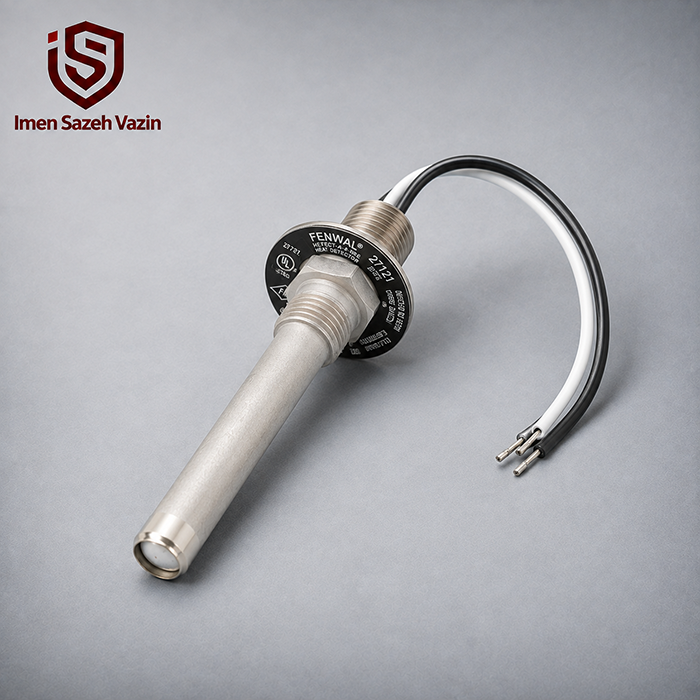

دتکتور حرارتی فنوال 27121 325°F یکی از مدل‌های صنعتی خانواده معروف DETECT-A-FIRE است که برای تشخیص افزایش غیرعادی دما و شرایط حریق در محیط‌های صنعتی طراحی شده است. این مدل در دمای نامی 325 درجه فارنهایت، معادل حدود 163 درجه سانتی‌گراد عمل می‌کند و از فناوری Rate-Compensated بهره می‌برد؛ فناوری‌ای که هم دمای محیط و هم نحوه افزایش حرارت را در عملکرد مکانیکی دتکتور در نظر می‌گیرد.

این ویژگی باعث می‌شود Fenwal 27121 تنها یک کلید حرارتی ساده نباشد. در یک آتش‌سوزی سریع، ساختار داخلی DETECT-A-FIRE می‌تواند زودتر به شرایط خطر واکنش نشان دهد، در حالی که تغییرات کوتاه و طبیعی دمای محیط کمتر باعث عملکرد ناخواسته می‌شوند. KiddeFenwal نیز خانواده DETECT-A-FIRE را به‌عنوان راهکاری برای تشخیص دقیق حرارت با کاهش هشدارهای ناخواسته معرفی می‌کند.

نسخه 325°F بیشتر برای محیط‌هایی مناسب است که دمای کاری آن‌ها بالاتر از ساختمان‌های معمولی است. موتورخانه‌های صنعتی، تجهیزات تولید انرژی، محفظه ماشین‌آلات، برخی واحدهای فرایندی و تأسیسات دارای تجهیزات داغ از جمله مکان‌هایی هستند که می‌توانند به چنین Temperature Rating بالایی نیاز داشته باشند.

بااین‌حال، انتخاب دمای 325°F نباید فقط بر اساس «گرم بودن محیط» انجام شود. طراح باید حداکثر دمای طبیعی محل، سرعت احتمالی رشد حریق، جریان هوا و فاصله دتکتور از منبع خطر را بررسی کند. به همین دلیل بهتر است انتخاب و جانمایی محصول همراه با طراحی و اجرای سیستم‌های اعلام حریق انجام شود.

فناوری Rate-Compensated در Fenwal 27121 چیست؟

برای درک مزیت DETECT-A-FIRE بهتر است آن را با یک دتکتور Fixed Temperature معمولی مقایسه کنیم. دتکتور دمای ثابت ساده زمانی عمل می‌کند که بخش حساس آن کاملاً تا نقطه تنظیم‌شده گرم شود. در یک حریق سریع، همین انتقال حرارت می‌تواند مقداری زمان ببرد.

Rate-of-Rise Detector رویکرد دیگری دارد و سرعت افزایش دما را بررسی می‌کند. این روش در بعضی محیط‌های صنعتی می‌تواند مشکل‌ساز شود، زیرا باز شدن در کوره، ورود ناگهانی هوای گرم یا تغییر طبیعی فرآیند نیز ممکن است دما را سریع بالا ببرد.

Fenwal برای حل این مسئله از Rate Compensation استفاده کرده است. ساختار DETECT-A-FIRE شامل پوسته خارجی و مجموعه داخلی با ضرایب انبساط متفاوت است. وقتی دما افزایش پیدا می‌کند، این دو بخش با سرعت یکسانی تغییر نمی‌کنند و همین اختلاف، اساس عملکرد Detector را تشکیل می‌دهد.

اگر دما آرام بالا برود، دتکتور نزدیک Set Point کارخانه عمل می‌کند. اما اگر Fire سریع رشد کند، پوسته خارجی زودتر واکنش نشان می‌دهد و دستگاه می‌تواند قبل از گرم‌شدن کامل مجموعه داخلی، وضعیت خطر را تشخیص دهد.

در نتیجه، هرچه سرعت رشد واقعی Fire بیشتر شود، Detector نیز می‌تواند سریع‌تر پاسخ دهد. سازنده همین رفتار را یکی از تفاوت‌های اصلی DETECT-A-FIRE با Fixed Temperature و Rate-of-Rise معمولی معرفی می‌کند.

دمای عملکرد 325°F معادل چند درجه سانتی‌گراد است؟

دمای نامی این مدل برابر است با:

325°F = حدود 163°C

برای نسخه 325°F، تلرانس رسمی ±10°F یا حدود ±6°C اعلام شده است. رنگ شناسایی این Temperature Rating نیز قرمز است.

بنابراین هنگام بررسی تجهیزات موجود در سایت، حلقه یا نشان قرمز می‌تواند به شناسایی سریع‌تر Rating کمک کند. بااین‌حال، همیشه نوشته روی Nameplate و Part Number باید مرجع نهایی باشد.

مدل دقیق تجاری این نسخه در ساختار Fenwal به شکل‌هایی مانند 12-F27121-000-325 و در نسخه تمام استنلس‌استیل به‌صورت 12-F27121-020-325 دیده می‌شود.

دتکتور 325°F برای چه محیطی مناسب است؟

Temperature Rating برابر 163°C برای محیط‌های معمولی بیش از حد بالاست. اگر چنین Detectorی را در یک دفتر یا انبار معمولی نصب کنیم، احتمال دارد حریق پیش از رسیدن دتکتور به دمای عملکرد، رشد قابل‌توجهی داشته باشد.

در مقابل، بعضی محیط‌های صنعتی در حالت عادی دمای زیادی دارند. در این شرایط استفاده از Detectorهای 140°F یا 190°F می‌تواند باعث عملکرد غیرضروری شود.

Fenwal در مستندات خانواده DETECT-A-FIRE تأکید می‌کند که Set Point باید با حداکثر دمای عادی محیط فاصله ایمنی مناسبی داشته باشد. به همین دلیل نسخه‌های مختلفی از حدود 140°F تا 725°F برای کاربردهای متفاوت ارائه شده‌اند.

نسخه 325°F در میانه این محدوده قرار می‌گیرد و برای بسیاری از تجهیزات صنعتی دمای بالا، بدون رفتن به کلاس‌های بسیار بالای 450، 500 یا 600°F، گزینه قابل بررسی است.

مدل 27121 از نوع Normally Open است

یکی از مشخصات کلیدی Fenwal 27121 نوع Contact آن است. این مدل به‌صورت:

Normally Open – Close on Rise

عمل می‌کند.

یعنی در شرایط عادی Contact باز است. هنگامی که Detector به شرایط حرارتی تعیین‌شده برسد، کنتاکت بسته می‌شود و مدار می‌تواند Alarm یا فرمان کنترلی ایجاد کند.

این موضوع تفاوت اصلی آن با مدل 27120 است. مدل 27120 Normally Closed است و هنگام افزایش دما Contact را باز می‌کند.

پس اگر ظاهر دو Detector کاملاً مشابه باشد، باز هم نباید آن‌ها را بدون بررسی شماره مدل جایگزین کرد. نوع Contact مستقیماً روی Logic سیستم اثر می‌گذارد.

برای ارتباط این Detector با کنترل پنل اعلام حریق نیز باید نحوه Supervision مدار و نوع ورودی Panel از قبل مشخص شود.

مدل‌های Brass و Stainless Steel

عبارت «Fenwal 27121» به‌تنهایی جنس تمام قسمت‌های Detector را مشخص نمی‌کند. این خانواده چند ساختار مکانیکی دارد.

هر دو مدل Normally Open هستند و با افزایش دما Contact را می‌بندند.

بنابراین اگر محصول موجود فقط با عنوان «27121 – 325°F» ثبت شده است، قبل از درج عبارت «تمام استنلس‌استیل» باید Part Number کامل را روی بدنه بررسی کرد.

این نکته برای صفحه محصول اهمیت زیادی دارد؛ چون مشتری صنعتی معمولاً جنس Head و مقاومت آن در برابر محیط خورنده را در مشخصات فنی بررسی می‌کند.

پاسخ حرارتی V-Fast

نسخه 325°F در جدول Fenwal دارای RTI Classification برابر V-Fast است.

RTI شاخصی برای بیان سرعت پاسخ حرارتی Detector است و نباید آن را با «زمان Alarm برحسب ثانیه» اشتباه گرفت.

زمان واقعی عملکرد به عواملی مانند اندازه Fire، فاصله، سرعت افزایش دما، جریان هوا و محل نصب بستگی دارد. بااین‌حال V-Fast نشان می‌دهد عنصر حرارتی ساختار پاسخ سریعی دارد.

فناوری Rate-Compensated نیز به همین پاسخ کمک می‌کند؛ زیرا در Fire سریع، Detector لازم نیست منتظر بماند تا تمام جرم داخلی دقیقاً به Set Point برسد.

فاصله نصب Fenwal 27121 در نسخه 325°F

در جدول رسمی Fenwal برای Temperature Rating برابر 325°F، مقادیر زیر ثبت شده‌اند:

این اعداد برای شرایط آزمایش استاندارد و سقف صاف هستند. نباید صرفاً 50 فوت را به‌عنوان فاصله قطعی در همه پروژه‌ها در نظر گرفت.

ارتفاع سقف، تیرها، تجهیزات، مسیر جریان هوا و مقررات محلی می‌توانند Spacing واقعی را کاهش دهند. همچنین نظر Authority Having Jurisdiction یا AHJ در طراحی نهایی اهمیت دارد.

در سیستم‌های Clean Agent و CO₂ نیز مستندات Fenwal فاصله سقفی 20 فوت را پیشنهاد می‌کنند، مگر اینکه طراحی سیستم یا استاندارد پروژه مقدار دیگری مشخص کرده باشد.

ظرفیت الکتریکی Contact

کنتاکت مدل 27121 می‌تواند در مدارهای مختلف استفاده شود. Ratingهای اصلی برای بار مقاومتی عبارت‌اند از:

این اعداد برای Resistive Load هستند. اگر Contact قرار است Coil، Solenoid یا بار القایی را کنترل کند، طراح باید Inrush Current و مشخصات دقیق بار را نیز بررسی کند.

در بسیاری از سیستم‌های حرفه‌ای بهتر است Detector فقط ورودی یک کنترلر یا Relay Interface را تغییر دهد و بار اصلی از طریق مدار مناسب سوئیچ شود.

اتصال Fenwal 27121 به سیستم آدرس‌پذیر

خود 27121 یک Detector آدرس‌پذیر نیست. این محصول اساساً یک عنصر حرارتی مکانیکی با Contact خروجی است.

اما می‌توان آن را از طریق Input Module یا Monitor Module مناسب به کنترل پنل اعلام حریق آدرس‌پذیر متصل کرد.

در این معماری، Module وضعیت Contact را می‌خواند و آدرس خود را به Control Panel گزارش می‌کند. در نتیجه سیستم مرکزی می‌تواند محل Detector را مشخص کند.

نوع ماژول، مقاومت End-of-Line و منطق Alarm باید متناسب با برند Panel و استاندارد پروژه انتخاب شوند.

قابلیت استفاده در سیستم‌های اطفای حریق

DETECT-A-FIRE فقط برای ایجاد آلارم محلی طراحی نشده است. KiddeFenwal این خانواده را به‌عنوان عنصر شروع‌کننده در بسیاری از سیستم‌های Fire Suppression معرفی می‌کند.

از جمله سیستم‌های قابل استفاده می‌توان به Clean Agent، CO₂، Inert Gas، Wet Chemical، Dry Chemical و برخی سیستم‌های مبتنی بر آب اشاره کرد.

در مدل 27121، بسته‌شدن Contact می‌تواند توسط Releasing Controller تشخیص داده شود و بخشی از Cause & Effect سیستم باشد.

بااین‌حال فعال‌سازی اطفا فقط بر اساس یک Detector در همه پروژه‌ها صحیح نیست. Voting Logic، Cross-Zoning و تعداد Detectorهای موردنیاز باید براساس فلسفه ایمنی پروژه تعیین شوند.

استفاده در محیط‌های صنعتی و نیروگاهی

KiddeFenwal کاربرد DETECT-A-FIRE را در تأسیسات صنعتی، کارخانه‌ها، Power Generation و زیرساخت انرژی ذکر می‌کند.

در چنین محیط‌هایی ممکن است دمای طبیعی اطراف تجهیزات بالا باشد و در عین حال تشخیص Overheat اهمیت زیادی داشته باشد.

ژنراتورها، تجهیزات مکانیکی و بعضی محفظه‌های فرایندی از جمله نقاطی هستند که Heat Detector صنعتی می‌تواند نقش مهمی داشته باشد.

نسخه 325°F در شرایطی انتخاب می‌شود که Ratingهای پایین‌تر به دلیل دمای طبیعی محل فاصله ایمنی کافی نداشته باشند.

کاربرد در Engine Compartment

Engine Compartment و Equipment Enclosure نیز در فهرست رسمی کاربردهای DETECT-A-FIRE قرار دارند.

درون این محفظه‌ها، دمای طبیعی موتور ممکن است به‌طور قابل‌توجهی افزایش پیدا کند. همچنین Start-Up، Full Load و تغییرات تهویه می‌توانند نوسان دمای زیادی ایجاد کنند.

فناوری Rate Compensation در چنین محیطی مزیت دارد، زیرا تغییر کوتاه‌مدت دما لزوماً به معنی Fire نیست.

البته قسمت حساس Detector باید در محلی نصب شود که گرمای ناشی از Fire بتواند به آن برسد و نباید پشت Shield یا در مسیر مستقیم هوای سرد قرار گیرد.

کاربرد در Paint Spray Booth

Paint Spray Booth و مناطق دارای مواد قابل اشتعال نیز از کاربردهای اعلام‌شده برای این خانواده هستند.

در چنین فضاهایی بخار حلال‌ها و مواد قابل اشتعال می‌تواند ریسک Fire را افزایش دهد. همچنین استفاده از بعضی Smoke Detectorهای معمولی ممکن است به دلیل شرایط فرآیند مناسب نباشد.

اگر محل دارای Hazardous Area Classification باشد، خود Detector، Mounting، Junction Box و روش سیم‌کشی باید با Class و Group منطقه تطبیق داشته باشند.

استفاده در مناطق Hazardous

مدل‌های Vertical DETECT-A-FIRE برای کاربردهای عمومی و همچنین برخی Hazardous Locationها قابل استفاده‌اند. صفحه رسمی KiddeFenwal نیز Vertical Configuration را برای General-Purpose و Hazardous Location Application معرفی می‌کند.

اما این موضوع به معنی نصب آزادانه هر نسخه 27121 در هر Zone یا Class نیست.

نوع Head، Mounting Box، Fitting و Approval دقیق باید بررسی شود. در نصب ضدانفجار، کل Assembly اهمیت دارد و تنها خود Sensor کافی نیست.

برای چنین پروژه‌هایی بهتر است طراحی کامل Detection، Panel و Interface توسط مجموعه متخصص انجام شود. اطلاعات خدمات مربوطه در ایمن سازه وزین قابل بررسی است.

نصب افقی یا عمودی

مدل 27121 معمولاً به‌عنوان Vertical DETECT-A-FIRE معرفی می‌شود. بااین‌حال خانواده D-A-F از نظر عملکرد حرارتی به جهت خاصی وابسته نیست و نحوه نصب نهایی به Application و Mounting Requirements بستگی دارد. منابع فنی این خانواده نیز امکان نصب متناسب با شرایط پروژه را بیان می‌کنند.

در عمل، مهم‌تر از ظاهر جهت نصب این است که Sensing Element بتواند هوای گرم یا حرارت ناشی از Fire را دریافت کند.

نصب Detector مثل یک Process Temperature Probe داخل کوره یا شعله، استفاده صحیح آن نیست. وظیفه محصول تشخیص Overheat و Fire در فضای حفاظت‌شده است، نه اندازه‌گیری دمای یک فرآیند.

Self-Restoring و قابل تست

یکی از ویژگی‌های مهم DETECT-A-FIRE، عملکرد Repeatable و Self-Restoring است. KiddeFenwal این ویژگی را به‌عنوان یکی از مزایای اصلی محصول معرفی می‌کند.

پس از کاهش دما، مکانیزم Detector می‌تواند به وضعیت عادی برگردد. بنابراین برای Functional Test معمولی نیازی به تعویض یک Fusible Element یک‌بارمصرف وجود ندارد.

این مزیت هزینه نگهداری را کاهش می‌دهد و تست دوره‌ای سیستم را ساده‌تر می‌کند.

البته پس از حریق واقعی، Heat Event شدید یا آسیب مکانیکی، سلامت Detector باید به‌طور کامل بررسی شود و در صورت نیاز تجهیز تعویض شود.

طراحی مکانیکی مقاوم

Sensing Element خانواده DETECT-A-FIRE به‌صورت Hermetically Sealed ساخته می‌شود. KiddeFenwal نیز روی ساختار مقاوم و استفاده از Stainless Steel یا Brass در Configurationهای مختلف تأکید دارد.

ساختار ساده مکانیکی باعث شده این خانواده برای دهه‌ها در صنایع مختلف مورد استفاده قرار گیرد. سازنده اعلام می‌کند DETECT-A-FIRE بیش از 75 سال سابقه حضور در سیستم‌های حفاظت حریق دارد.

نبود مدار الکترونیکی پیچیده در خود Sensor نیز یکی از دلایل سادگی و دوام آن در شرایط صنعتی است.

تفاوت نسخه 325°F با 275°F و 450°F

هر سه مدل می‌توانند از خانواده 27121 و دارای Contact Normally Open باشند، اما Temperature Rating آن‌ها متفاوت است.

نسخه 275°F Color Code آبی دارد، نسخه 325°F قرمز است و نسخه 450°F با رنگ سبز شناسایی می‌شود.

انتخاب Rating بالاتر همیشه به معنی محصول بهتر نیست. مدل درست، مدلی است که با Maximum Ambient Temperature و Hazard واقعی پروژه هماهنگ باشد.

مشخصات فنی Fenwal 27121 مدل 325°F

مشخصات Temperature Rating، Spacing، RTI و Color Code از دیتاشیت خانواده Fenwal استخراج شده‌اند.

برای مشاهده اطلاعات به‌روز سازنده می‌توانید صفحه رسمی DETECT-A-FIRE در KiddeFenwal را ببینید. نسخه دقیق 325°F نیز به‌صورت Fenwal 27121-0-325 در منابع صنعتی معتبر ثبت شده است.

جمع‌بندی

دتکتور حرارتی فنوال 27121 325°F برای محیط‌هایی طراحی شده که دمای طبیعی بالاتری دارند و در عین حال نیاز به تشخیص مطمئن Overheat یا Fire وجود دارد. Temperature Setting برابر 163°C، فناوری Rate-Compensated و Contact نوع Normally Open از مهم‌ترین مشخصات این محصول هستند.

Rate Compensation باعث می‌شود Detector در حریق سریع پاسخ مناسبی داشته باشد و در برابر بسیاری از نوسانات گذرای حرارتی رفتار پایدار‌تری نسبت به Rate-of-Rise ساده نشان دهد. این ویژگی در محیط‌های صنعتی و ماشین‌آلاتی که تغییر دما بخشی از عملکرد عادی آن‌هاست اهمیت زیادی دارد.

نسخه 325°F همچنین دارای RTI در کلاس V-Fast و Color Code قرمز است. مدل 27121 Normally Open بوده و هنگام رسیدن به شرایط عملکرد، Contact خود را می‌بندد.

برای خرید یا Replacement باید کد کامل دستگاه بررسی شود؛ زیرا 27121-000 دارای Head برنجی و 27121-020 دارای ساختار تمام استنلس‌استیل است. انتخاب Temperature Rating نیز باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً براساس بالاتر بودن دمای اسمی محصول.
