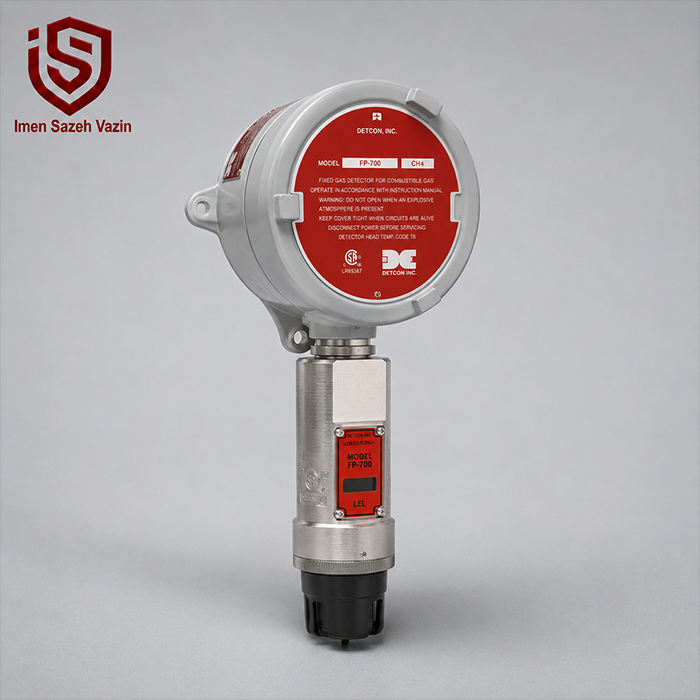

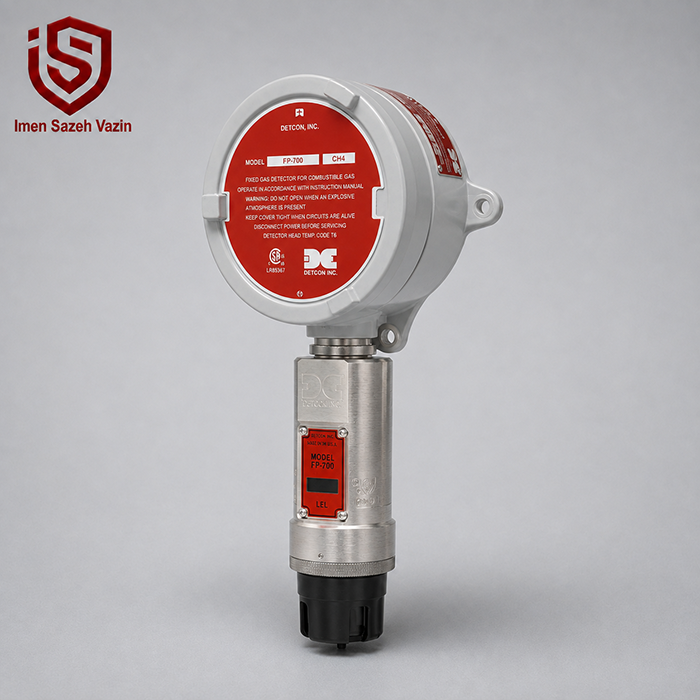

دتکتور گاز متان CH4 مدل Detcon FP-700؛ تشخیص هوشمند گازهای قابل اشتعال

دتکتور گاز متان CH4 مدل Detcon FP-700 یک آشکارساز ثابت و هوشمند برای پایش پیوسته گازهای قابل اشتعال در محیط‌های صنعتی است. این تجهیز از فناوری سنسور کاتالیستی استفاده می‌کند و غلظت گاز را در محدوده 0 تا 100 درصد حد پایین انفجار اندازه‌گیری می‌کند. برای متان، 100% LEL در مشخصات این دستگاه برابر با حدود 5 درصد حجمی متان در هوا در نظر گرفته شده است.

این مدل سال‌ها با نام Detcon شناخته شده و اکنون در مجموعه محصولات Teledyne Gas & Flame Detection قرار دارد. Teledyne همچنان FP-700 را به‌عنوان یکی از دتکتورهای گاز قابل اشتعال خود معرفی می‌کند و کاربرد آن را در صنایع نفت و گاز، پالایشگاه، پتروشیمی، LNG و CNG، سکوهای فراساحلی و تأسیسات فرآیندی اعلام کرده است.

برای بررسی سایر تجهیزات تشخیص گاز و سامانه‌های ایمنی صنعتی می‌توانید محصولات موجود در ایمن سازه وزین را مشاهده کنید. همچنین برای بررسی تجهیزات تکمیلی حوزه ایمنی و ابزار دقیق، فروشگاه تجهیزات صنعتی و ایمنی نیز گزینه‌های مرتبطی در اختیار شما قرار می‌دهد.

دتکتور CH4 مدل FP-700 چیست؟

FP-700 یک دتکتور نقطه‌ای برای تشخیص گازهای قابل اشتعال است. سنسور دستگاه به‌طور مداوم هوای اطراف خود را بررسی می‌کند و اگر میزان گاز قابل اشتعال افزایش پیدا کند، مقدار آن را به‌صورت درصدی از LEL نمایش می‌دهد.

LEL یا حد پایین انفجار، کمترین غلظتی از یک گاز قابل اشتعال در هوا است که در صورت وجود منبع جرقه یا حرارت می‌تواند آتش بگیرد.

برای متان، این مقدار تقریباً 5 درصد حجمی است. بنابراین اگر نمایشگر دستگاه عدد 50% LEL را نشان دهد، غلظت متان تقریباً نصف حد پایین قابل اشتعال آن است.

این روش نمایش باعث می‌شود اپراتور قبل از رسیدن غلظت گاز به محدوده خطرناک، فرصت کافی برای واکنش داشته باشد.

فناوری سنسور کاتالیستی در FP-700 چگونه کار می‌کند؟

FP-700 از یک سنسور Catalytic Bead یا مهره کاتالیستی استفاده می‌کند. این سنسور از دو عنصر اصلی تشکیل می‌شود که یکی در برابر گاز قابل اشتعال واکنش نشان می‌دهد و دیگری نقش مرجع را دارد.

زمانی که متان یا گاز قابل اشتعال به سطح سنسور می‌رسد، واکنش کنترل‌شده‌ای روی عنصر فعال رخ می‌دهد. این واکنش باعث تغییر دما و مقاومت الکتریکی سنسور می‌شود. مدار داخلی دستگاه این تغییر را اندازه‌گیری می‌کند و آن را به مقدار درصد LEL تبدیل می‌کند.

Teledyne برای FP-700 از طراحیMatched-Pair Catalytic Bead استفاده می‌کند و سنسور آن به‌صورت ماژول قابل تعویض ساخته شده است.

چرا FP-700 برای تشخیص متان مناسب است؟

FP-700 به‌طور پایه بر اساس متان کالیبره و ارزیابی می‌شود. در مشخصات رسمی دستگاه نیز تست‌های عملکردی با این فرض انجام شده‌اند که 100% LEL متان برابر 5 درصد حجمی متان در هوا است.

این موضوع باعث می‌شود FP-700 برای محیط‌هایی که نشت متان یکی از خطرات اصلی آنهاست کاربرد زیادی داشته باشد؛ از جمله:

• واحدهای گاز طبیعی
• خطوط انتقال گاز
• ایستگاه‌های تقلیل فشار
• پالایشگاه‌ها
• واحدهای پتروشیمی
• تأسیسات LNG و CNG
• سکوهای نفت و گاز
• کمپرسورخانه‌ها
• موتورخانه‌ها و واحدهای فرآیندی

محدوده اندازه‌گیری 0 تا 100 درصد LEL

یکی از ویژگی‌های اصلی دتکتور گاز متان Detcon FP-700 اندازه‌گیری پیوسته در محدوده صفر تا 100 درصد LEL است.

این محدوده برای سیستم‌های ایمنی صنعتی بسیار کاربردی است، زیرا معمولاً آلارم‌ها قبل از رسیدن غلظت گاز به 100% LEL تنظیم می‌شوند.

برای مثال، در بسیاری از پروژه‌ها آلارم اولیه و ثانویه روی مقادیری مانند 20% و 40% LEL تنظیم می‌شوند؛ البته مقدار دقیق باید بر اساس طراحی سیستم، استاندارد پروژه و ارزیابی ریسک تعیین شود.

FP-700 مقدار واقعی اندازه‌گیری‌شده را روی نمایشگر خود نمایش می‌دهد و همزمان سیگنال را به سیستم کنترل ارسال می‌کند.

نمایشگر داخلی؛ مشاهده مستقیم مقدار گاز

روی بدنه FP-700 یک نمایشگر LED/متنی وجود دارد که اطلاعات دستگاه را مستقیماً در محل نمایش می‌دهد.

اپراتور می‌تواند وضعیت گاز، شرایط خطا، مراحل کالیبراسیون و تنظیمات مختلف را از روی همین نمایشگر مشاهده کند.

وجود نمایشگر محلی یکی از مزایای مهم دستگاه است، چون تکنسین برای بررسی وضعیت اولیه همیشه مجبور نیست به اتاق کنترل مراجعه کند. Teledyne همچنین رابط کاربری دستگاه را به‌گونه‌ای طراحی کرده که مراحل کالیبراسیون و عیب‌یابی را به‌صورت متنی نمایش دهد.

تنظیم بدون باز کردن بدنه

یکی از قابلیت‌های کاربردی FP-700، امکان تنظیم دستگاه بدون باز کردن محفظه ضدانفجار است.

دو کلید مغناطیسی در دو طرف نمایشگر قرار دارند. تکنسین با نزدیک کردن آهنربای مخصوص می‌تواند وارد منوی تنظیمات شود و موارد مختلف را بررسی یا تغییر دهد.

این ویژگی در محیط‌های خطرناک بسیار مهم است، زیرا برای انجام بسیاری از تنظیمات و کالیبراسیون‌ها نیازی به باز کردن محفظه نیست.

کالیبراسیون Auto Zero و Auto Span

FP-700 قابلیت کالیبراسیون خودکار دارد.

در مرحله Auto Zero دستگاه نقطه صفر سنسور را تنظیم می‌کند. در مرحله Auto Span نیز گاز کالیبراسیون با غلظت مشخص به سنسور اعمال می‌شود تا حساسیت دستگاه تنظیم شود.

نمایشگر داخلی مراحل کالیبراسیون را قدم‌به‌قدم به تکنسین نشان می‌دهد؛ بنابراین اجرای سرویس دوره‌ای ساده‌تر می‌شود.

این ویژگی مخصوصاً در سایت‌هایی که تعداد زیادی دتکتور گاز نصب شده اهمیت دارد، چون زمان تعمیرات و نگهداری را کاهش می‌دهد.

خروجی 4 تا 20 میلی‌آمپر

FP-700 دارای خروجی استاندارد 4-20 mA است.

این خروجی یکی از رایج‌ترین روش‌های انتقال سیگنال در صنایع نفت، گاز و پتروشیمی است و می‌توان آن را به سیستم‌هایی مانند PLC، DCS، پنل گاز یا سیستم Fire & Gas متصل کرد.

به‌طور معمول مقدار جریان متناسب با غلظت گاز تغییر می‌کند و سیستم کنترل می‌تواند بر اساس این مقدار هشدار ایجاد کند یا تجهیزات ایمنی را فعال کند.

ارتباط RS-485 Modbus

علاوه بر خروجی آنالوگ، FP-700 از RS-485 Modbus RTU نیز پشتیبانی می‌کند.

این قابلیت امکان انتقال دیجیتال اطلاعات دستگاه را فراهم می‌کند و برای سیستم‌های مانیتورینگ مرکزی یا پروژه‌هایی که تعداد زیادی دتکتور دارند بسیار کاربردی است.

ترکیب خروجی 4-20 میلی‌آمپر و Modbus باعث می‌شود FP-700 هم در پروژه‌های سنتی و هم در سیستم‌های کنترل پیشرفته قابل استفاده باشد.

سنسور قابل تعویض در محل

یکی از نقاط قوت FP-700 طراحی ماژولار آن است.

سنسور کاتالیستی به‌صورت Plug-in یا قابل تعویض ساخته شده است. در نتیجه در صورت پایان عمر سنسور، تکنسین می‌تواند فقط سلول سنسور را تعویض کند و نیازی به تعویض کامل ترانسمیتر ندارد.

Teledyne اعلام می‌کند که عمر معمول سنسور حدود 3 تا 5 سال است.

اتصالات سنسور نیز روکش طلا دارند تا مقاومت آنها در برابر خوردگی افزایش پیدا کند.

بدنه استیل 316 برای محیط‌های سخت

تمام اجزای فلزی اصلی FP-700 از استنلس استیل 316 الکتروپولیش‌شده ساخته شده‌اند.

این جنس مقاومت بالایی در برابر خوردگی، رطوبت و شرایط سخت صنعتی دارد و باعث می‌شود دستگاه برای محیط‌های ساحلی، دریایی، پالایشگاهی و پتروشیمی مناسب باشد.

مدارهای الکترونیکی داخلی نیز کاملاً با مواد محافظ پوشانده شده‌اند تا مقاومت آنها در برابر رطوبت، لرزش و شرایط محیطی افزایش پیدا کند.

درجه حفاظت IP66

FP-700 در صورت استفاده با Splash Guard تعیین‌شده توسط سازنده دارای درجه حفاظت IP66 و NEMA 4X است.

این سطح حفاظت باعث می‌شود محفظه در برابر گردوغبار و آب مقاومت خوبی داشته باشد.

با این حال Teledyne تأکید می‌کند که پس از قرار گرفتن دستگاه در شرایط شدید آب یا شست‌وشو، بهتر است کالیبراسیون آن بررسی شود.

مناسب مناطق خطرناک Zone 1

FP-700 برای استفاده در مناطق مستعد انفجار طراحی شده است.

در نسخه‌های دارای گواهی ATEX و IECEx، مارکینگ حفاظتی دستگاه به‌صورت:

II 2 G Ex db IIB+H2 T4 Gb

اعلام شده است.

همچنین در استاندارد آمریکای شمالی، دستگاه برای:

Class I, Division 1, Groups B, C, D

دارای تأییدیه است.

به همین دلیل FP-700 برای نصب در بسیاری از واحدهای نفت، گاز و پتروشیمی مناسب است.

سرعت پاسخ FP-700

سرعت تشخیص نشت گاز یکی از مشخصات مهم یک دتکتور صنعتی است.

طبق دیتاشیت رسمی:

T50 کمتر از 10 ثانیه
T90 کمتر از 30 ثانیه

است.

یعنی در تست متان، سنسور در کمتر از 30 ثانیه به 90 درصد مقدار نهایی پاسخ می‌رسد.

این زمان پاسخ برای مانیتورینگ مداوم مناطق صنعتی مناسب است.

دقت اندازه‌گیری

دقت FP-700 در محدوده‌های مختلف به شکل زیر اعلام شده است:

از صفر تا 50% LEL:

±3% LEL

از 50 تا 100% LEL:

±5% LEL

این مشخصات بر اساس آزمون‌های رسمی دستگاه ارائه شده‌اند.

جدول مشخصات فنی دتکتور گاز متان Detcon FP-700

مشخصات جدول از دفترچه رسمی Rev 5.7 شرکت Teledyne Gas & Flame Detection استخراج شده است.

گواهی SIL 2

FP-700 دارای تأییدیه SIL 2 مطابق IEC 61508 است.

SIL یا سطح یکپارچگی ایمنی، میزان قابلیت اطمینان تجهیزات مورد استفاده در سیستم‌های ایمنی را مشخص می‌کند.

وجود SIL 2 باعث می‌شود FP-700 برای پروژه‌هایی که دتکتور بخشی از سیستم ایمنی بحرانی است گزینه مناسبی باشد.

تأییدیه‌های FP-700

مدل FP-700 دارای مجموعه‌ای از تأییدیه‌های بین‌المللی است که در مستندات فعلی Teledyne شامل موارد زیر هستند:

• cCSAus
• ATEX
• IECEx
• CE
• SIL 2

مارکینگ و گواهی دقیق هر دستگاه باید قبل از خرید با کد سفارش و پلاک محصول تطبیق داده شود.

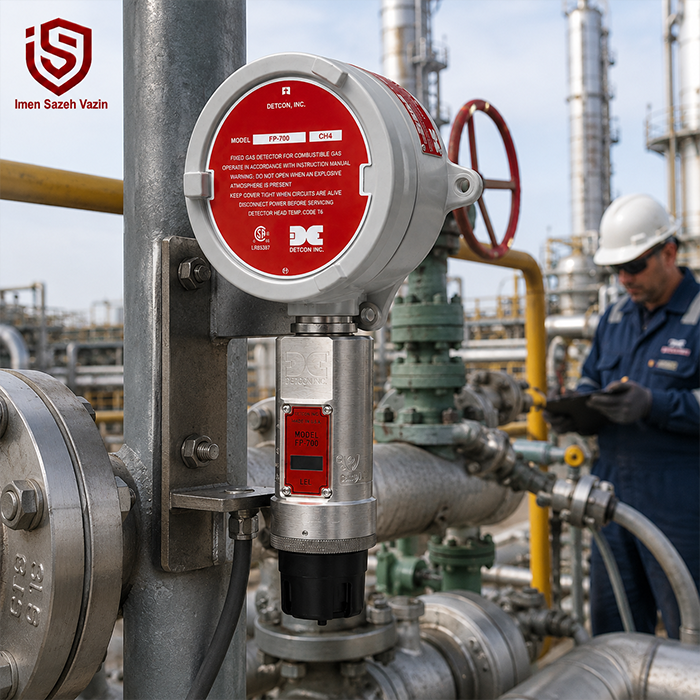

کاربرد FP-700 در پالایشگاه و پتروشیمی

نشت متان و سایر هیدروکربن‌ها در تأسیسات نفت و گاز می‌تواند در مدت کوتاهی محیط خطرناکی ایجاد کند.

FP-700 برای مانیتورینگ مداوم چنین فضاهایی طراحی شده است.

Teledyne کاربرد این مدل را برای محیط‌هایی مانند سکوهای حفاری، سایت‌های تولید نفت و گاز، سکوهای فراساحلی، FPSO، کارخانه‌های LNG/CNG، پالایشگاه‌ها و پتروشیمی‌ها اعلام کرده است.

محل مناسب نصب دتکتور CH4

متان از هوا سبک‌تر است و معمولاً پس از نشت به سمت قسمت‌های بالاتر حرکت می‌کند.

به همین دلیل در بسیاری از کاربردها دتکتور متان در ارتفاع بالاتر از محل احتمالی نشتی نصب می‌شود.

البته محل نهایی نباید فقط بر اساس سبک یا سنگین بودن گاز تعیین شود. جریان هوا، محل شیرها، فلنج‌ها، کمپرسورها، سقف، تهویه، موانع و شرایط فرآیندی نیز اهمیت دارند.

بهتر است جانمایی دتکتورها بر اساس مطالعه Fire & Gas Mapping یا ارزیابی خطر پروژه انجام شود.

محدودیت مهم سنسور کاتالیستی

سنسورهای کاتالیستی برای عملکرد صحیح به اکسیژن نیاز دارند.

همچنین بعضی مواد مانند ترکیبات سیلیکونی، سرب، سولفور و برخی مواد شیمیایی می‌توانند به مرور باعث کاهش حساسیت سنسور شوند.

بنابراین انجام کالیبراسیون و تست دوره‌ای اهمیت زیادی دارد.

از طرف دیگر، در غلظت‌های بسیار بالاتر از محدوده LEL ممکن است رفتار سنسور خطی باقی نماند. دفترچه FP-700 نیز هشدار می‌دهد که در غلظت‌های بسیار بالاتر از 100% LEL، خروجی حسگر می‌تواند کاهش پیدا کند؛ به همین دلیل منطق آلارم سیستم باید به شکل مناسب طراحی شود.

FP-700 یا دتکتور مادون قرمز؟

FP-700 از سنسور کاتالیستی استفاده می‌کند. در مقابل، محصولاتی مانند IR-700 از فناوری مادون قرمز بهره می‌برند.

مدل کاتالیستی قابلیت تشخیص طیف گسترده‌ای از گازهای قابل اشتعال را دارد و طراحی شناخته‌شده‌ای در صنعت است.

دتکتورهای مادون قرمز معمولاً نسبت به بعضی سموم سنسوری مقاوم‌تر هستند و برای هیدروکربن‌ها می‌توانند گزینه مناسبی باشند.

بنابراین انتخاب بین این دو فناوری باید بر اساس نوع گاز، شرایط محیط، نیاز تعمیراتی و استاندارد پروژه انجام شود.

نکات مهم هنگام خرید Detcon FP-700

هنگام سفارش این دستگاه بهتر است فقط عبارت FP-700 ملاک قرار نگیرد.

نوع گاز هدف، جنس جعبه اتصال، نوع خروجی، گزینه HART، نیاز به ارتباط بی‌سیم، استاندارد منطقه خطرناک و نوع متعلقات باید بررسی شوند.

همچنین در پروژه‌های قدیمی ممکن است محصول با نام Detcon FP-700 شناخته شود، اما اسناد جدید و تولید فعلی آن زیر مجموعه Teledyne Gas & Flame Detection قرار دارند. Teledyne در سال 2025 نیز FP-700 را یکی از محصولات فعال خود برای تولید منطقه‌ای معرفی کرده است.

جمع‌بندی

دتکتور گاز متان CH4 مدل Detcon FP-700 یک دتکتور صنعتی مقاوم برای اندازه‌گیری گازهای قابل اشتعال در محدوده 0 تا 100% LEL است. این دستگاه از سنسور کاتالیستی قابل تعویض، نمایشگر داخلی، خروجی 4-20 میلی‌آمپر و ارتباط RS-485 Modbus استفاده می‌کند.

بدنه استیل 316، درجه حفاظت IP66، قابلیت نصب در Zone 1، تأییدیه‌های ATEX و IECEx و گواهی SIL 2 باعث شده FP-700 برای پالایشگاه‌ها، پتروشیمی‌ها، واحدهای LNG/CNG و تأسیسات نفت و گاز گزینه مناسبی باشد.

برای کاربرد متان نیز مبنای اندازه‌گیری رسمی دستگاه 100% LEL = 5% حجمی CH4 است و زمان پاسخ T90 کمتر از 30 ثانیه اعلام شده است.
