سیستم اطفای حریق دلوج
- عملکرد سریع و موفق عمل عامل اطفا
- قابلیت اتصال به سیستم اعلام حریق و PLC
- مناسب برای محیط های پرخطر صنعتی
- ساختار مقاوم و قابل سفارشیسازی
تضمین کیفیت
مشاوره رایگان

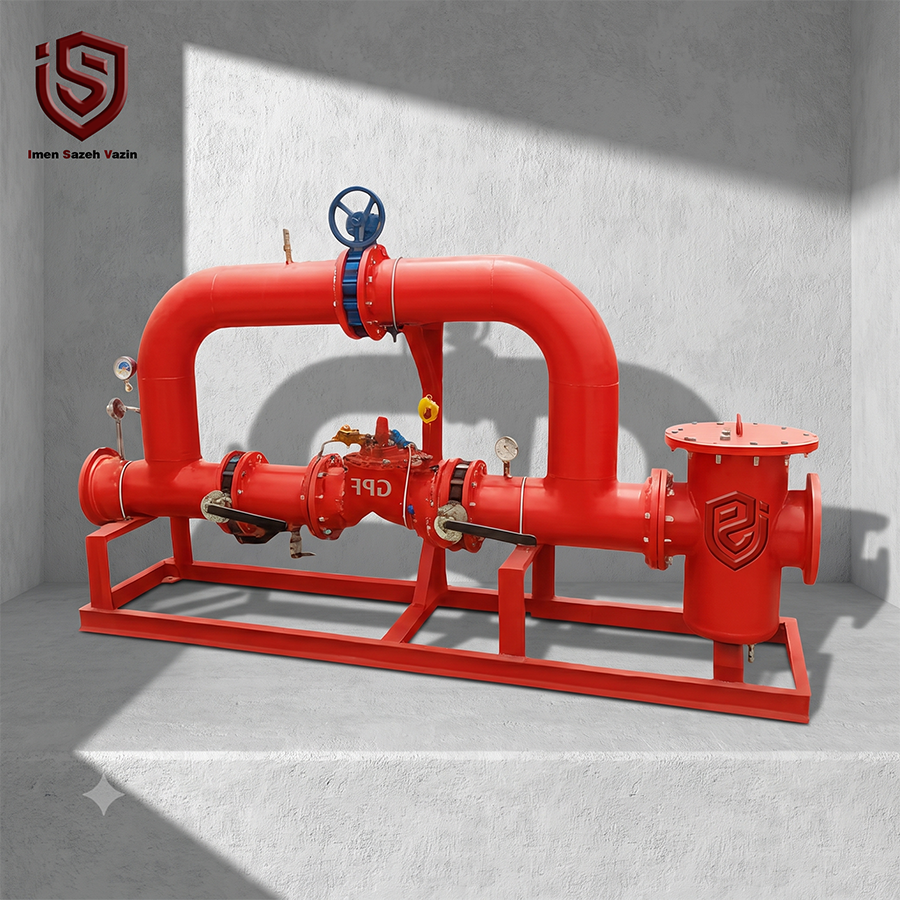

سیستم اطفای حریق دلوج سری ISV-DS
سیستم اطفای حریق دلوج (Deluge Fire Protection System) سری ISV-DS از راهکارهای مهندسیشده شرکت ایمن سازه وزین (ISV) برای حفاظت از تجهیزات، فرایندها و نواحی با ریسک بالای حریق است؛ جایی که سرعت عملکرد سیستم، تخلیه حجم قابل توجهی از عامل اطفا و پوشش همزمان یک محدوده وسیع اهمیت حیاتی دارد.
سیستم دلوج برخلاف بسیاری از سامانههای اسپرینکلر متداول، از نازلهای باز (Open Nozzles) استفاده میکند. در شرایط عادی، شیر دلوج مانع ورود آب به شبکه توزیع میشود و پس از دریافت فرمان فعالسازی از سیستم اعلام حریق، مدار کنترل یا اپراتور، Deluge Valve باز شده و آب یا در صورت طراحی سیستم، محلول فوم را بهصورت همزمان از طریق تمامی نازلهای بازِ طراحیشده در منطقه خطر تخلیه میکند.
این ویژگی باعث میشود سیستم دلوج برای محیطهایی که احتمال گسترش سریع آتش یا وقوع حریق ناگهانی در آنها بالاست، گزینهای مناسب باشد. طراحی، انتخاب ظرفیت شیر، سایز لولهها، تعداد و نوع نازلها، فشار و دبی مورد نیاز و نحوه فعالسازی سیستم باید متناسب با سناریوی حریق، مشخصات خطر و الزامات پروژه انجام شود.
سیستم Deluge چیست؟
سیستم Deluge یک سامانه اطفای حریق با تخلیه سریع و گسترده است که برای حفاظت از مناطق پرخطر طراحی میشود. در این سیستم، برخلاف سیستمهای اسپرینکلر تر، نازلها معمولاً باز هستند و تخلیه آب توسط عملکرد شیر دلوج کنترل میشود.
در وضعیت عادی، شیر دلوج بسته است و شبکه پاییندست شیر در شرایط طراحیشده قرار دارد. هنگامی که یک وضعیت حریق توسط سیستم تشخیص داده شود، فرمان به مدار کنترل ارسال شده و شیر دلوج آزاد میشود. پس از باز شدن شیر، آب از منبع تأمین وارد شبکه لولهکشی شده و از نازلهای باز در محدوده حفاظتشده تخلیه میشود.
بنابراین، فلسفه عملکرد سیستم دلوج بر سه اصل اساسی استوار است:
- تشخیص سریع حریق
- باز شدن سریع مسیر تخلیه عامل اطفا
- پوشش همزمان و گسترده منطقه در معرض حریق
این ساختار به سیستم اجازه میدهد در سناریوهایی که کنترل سریع حرارت و جلوگیری از توسعه آتش اهمیت زیادی دارد، واکنش مناسبی ارائه کند.
نحوه عملکرد سیستم اطفای حریق دلوج ISV-DS
عملکرد سیستم ISV-DS Deluge System را میتوان در چند مرحله اصلی خلاصه کرد:
1. وضعیت آمادهبهکار
در حالت Standby، شیر دلوج در وضعیت بسته قرار دارد و آب در بخش بالادست سیستم آماده ورود به شبکه است. تجهیزات کنترلی و اعلام وضعیت نیز در حالت آمادهبهکار قرار دارند.
2. تشخیص شرایط حریق
تشخیص حریق میتواند از طریق تجهیزات مناسب سیستم اعلام و تشخیص حریق یا مدارهای کنترلی پروژه انجام شود. بسته به طراحی، فرمان فعالسازی میتواند بهصورت الکتریکی، هیدرولیکی، پنوماتیکی یا از طریق منطق کنترلی سیستم ایجاد شود.
3. ارسال فرمان به شیر دلوج
پس از احراز شرایط فعالسازی، فرمان به مدار کنترل شیر ارسال میشود. در پیکربندی الکتریکی، Solenoid Valve میتواند بهعنوان یکی از اجزای مدار فرمان مورد استفاده قرار گیرد.
4. باز شدن Deluge Valve
شیر دلوج با دریافت فرمان مناسب آزاد شده و مسیر عبور آب به شبکه توزیع باز میشود.
5. تخلیه همزمان آب یا محلول فوم
با ورود عامل اطفا به شبکه، آب یا محلول فوم از نازلهای باز نصبشده در منطقه حفاظتشده تخلیه میشود. در نتیجه، برخلاف سیستمهایی که تنها یک یا چند اسپرینکلر فعال میشوند، در سیستم دلوج تمام نازلهای بازِ متصل به ناحیه فعال میتوانند بهصورت همزمان وارد مدار تخلیه شوند.
6. اعلام وضعیت عملکرد
پس از فعال شدن سیستم، تجهیزات نظارتی از جمله Pressure Switch، گیج فشار و Water Motor Alarm Gong میتوانند برای اعلام وضعیت عملکرد و ایجاد هشدار مورد استفاده قرار گیرند.
اجزای اصلی سیستم Deluge ISV-DS
سیستم اطفای حریق دلوج سری ISV-DS بهصورت یک مجموعه مهندسیشده و قابل تجهیز ارائه میشود و اجزای اصلی آن میتوانند شامل موارد زیر باشند:
1. شیر دلوج | Deluge Valve
Deluge Valve مهمترین جزء کنترلی سیستم است و وظیفه اصلی آن کنترل ورود آب به شبکه لولهکشی ناحیه حفاظتشده است.
در پیکربندی ارائهشده، شیر دلوج از نوع Pilot Operated با عملکرد سریع بوده و میتواند به سیستم کنترل و فعالسازی متناسب با طراحی پروژه متصل شود.
ویژگیهای قابل ارائه شامل:
- عملکرد سریع
- کنترل هیدرولیکی/پایلوتی متناسب با پیکربندی
- امکان تجهیز به مدار فعالسازی
- قابلیت استفاده در سیستمهای حفاظت حریق صنعتی
- امکان تجهیز به نشانگر موقعیت
- امکان پیشبینی شیر تست دستی
- قابلیت یکپارچهسازی با مدار اعلام حریق و کنترل پروژه
جنس بدنه شیر، بسته به مدل و طراحی سفارش، میتواند برنجی یا چدنی باشد.
2. شیر ایزوله | Isolation Valve
برای کنترل و جداسازی بخشهای مختلف مجموعه از Butterfly Valve یا در صورت نیاز پروژه Gate Valve استفاده میشود.
شیر ایزوله امکان قطع جریان برای تعمیرات، سرویس، تست یا جداسازی بخشی از مجموعه را فراهم میکند.
3. صافی ورودی | Strainer
وجود Strainer در مسیر ورودی، نقش مهمی در جلوگیری از ورود ذرات و آلودگیهای موجود در آب به اجزای حساس سیستم دارد.
صافی این مجموعه میتواند از استنلس استیل 304 یا 316، مطابق مشخصات سفارش و شرایط محیطی، انتخاب شود.
استفاده از متریال مقاوم به خوردگی در این بخش به افزایش قابلیت اطمینان سیستم و کاهش احتمال آسیب ناشی از ذرات و خوردگی کمک میکند.
4. شیر تخلیه | Drain Valve
Drain Valve برای تخلیه و سرویس بخشهای مختلف مجموعه مورد استفاده قرار میگیرد و نقش مهمی در عملیات نگهداری، تست و تعمیرات سیستم دارد.
5. گیج فشار | Pressure Gauge
Pressure Gauge برای مشاهده و پایش فشار در نقاط تعیینشده سیستم استفاده میشود.
نمایش وضعیت فشار به اپراتور و تیم نگهداری کمک میکند تا شرایط عملکردی سیستم را بررسی کرده و در زمان تست یا عیبیابی، اطلاعات مورد نیاز را در اختیار داشته باشند.
6. شیر برقی | Solenoid Valve
Solenoid Valve یکی از اجزای مهم مدار فرمان الکتریکی سیستم دلوج است که میتواند برای کنترل مسیر فعالسازی شیر اصلی مطابق منطق طراحی سیستم مورد استفاده قرار گیرد.
این تجهیز امکان ارتباط میان مدار تشخیص/کنترل حریق و مکانیزم فعالسازی شیر را فراهم میکند.
7. سوئیچ فشار | Pressure Switch
Pressure Switch برای تشخیص تغییرات فشار و ارسال سیگنال به مدار کنترل و اعلام وضعیت سیستم استفاده میشود.
این تجهیز میتواند در منطق مانیتورینگ و اعلام عملکرد سیستم نقش داشته باشد.
8. آلارم موتوری | Water Motor Alarm Gong
Water Motor Alarm Gong یک تجهیز مکانیکی برای ایجاد هشدار صوتی هنگام عبور آب و فعال شدن سیستم است.
این تجهیز میتواند بهعنوان بخشی از سامانه اعلام عملکرد مکانیکی سیستم دلوج مورد استفاده قرار گیرد.
9. جعبه اتصال | Junction Box
جعبه اتصال برای سازماندهی و حفاظت اتصالات الکتریکی سیستم استفاده میشود.
در پروژههای صنعتی و محیطهای دارای الزامات خاص، مشخصات Junction Box باید متناسب با کلاس محیطی، درجه حفاظت، الزامات ضدانفجار و طبقهبندی ناحیه انتخاب شود.
بنابراین، انتخاب نوع دقیق جعبه اتصال باید براساس مشخصات پروژه انجام شود و صرف وجود عبارت «Junction Box» بهتنهایی به معنای ضدانفجار بودن تجهیز نیست.
شاسی و ساختار یکپارچه سیستم
یکی از ویژگیهای مهم پکیج ISV-DS، امکان نصب و یکپارچهسازی اجزای اصلی روی Skid فولادی است.
این ساختار باعث میشود اجزای اصلی مجموعه در یک آرایش منظم و مهندسیشده قرار گرفته و عملیات نصب، اتصال، بازرسی و نگهداری سادهتر شود.
شاسی سیستم میتواند از فولاد ساخته شده و مطابق مشخصات محصول با پوشش اپوکسی چندلایه برای افزایش مقاومت سطحی در برابر شرایط محیطی و خوردگی محافظت شود.
متریال و جنس قطعات سیستم دلوج ISV-DS
با توجه به شرایط پروژه، فشار کاری، دمای محیط، نوع سیال و الزامات خوردگی، اجزای مختلف سیستم میتوانند از متریالهای متفاوت ساخته شوند.
متریالهای مورد اشاره برای مجموعه عبارتاند از:
| جزء / بخش | متریال پیشنهادی یا ارائهشده |
|---|---|
| قطعات فولادی | فولاد کربنی (C. Steel) |
| قطعات مقاوم به خوردگی | استنلس استیل (S. Steel) |
| قطعات آلیاژی | برنز |
| اجزای برنجی | Brass |
| برخی تجهیزات و اجزا | آلومینیوم آلیاژی |
| صافی | Stainless Steel 304 / 316 |
| شاسی | Carbon Steel |
| پوشش شاسی | پوشش اپوکسی چندلایه |
انتخاب نهایی جنس هر قطعه باید بر اساس دیتاشیت تجهیز، مشخصات سیال، شرایط محیطی، کلاس فشار و الزامات پروژه انجام شود.
مشخصات فنی سیستم اطفای حریق دلوج ISV-DS
| مشخصه فنی | مشخصات |
| نام محصول | سیستم اطفای حریق دلوج |
| نام انگلیسی | Deluge Fire Protection System |
| سری محصول | ISV-DS |
| مدل | ISV-DS-01 |
| نوع سیستم | Deluge System |
| نوع نازل | Open Nozzle / نازل باز |
| شیر اصلی | Deluge Valve |
| نوع شیر دلوج | Pilot Operated |
| عملکرد | سریع |
| شیر ایزوله | Butterfly Valve / Gate Valve |
| صافی ورودی | Strainer |
| متریال صافی | Stainless Steel 304 / 316 |
| شیر تخلیه | Drain Valve |
| اندازهگیری فشار | Pressure Gauge |
| تشخیص فشار | Pressure Switch |
| شیر فرمان | Solenoid Valve |
| هشدار مکانیکی | Water Motor Alarm Gong |
| کنترل | Local / Electrical / PLC، متناسب با طراحی |
| سیستم اعلام | قابلیت اتصال به Fire Alarm Panel |
| کنترل صنعتی | قابلیت اتصال به PLC |
| جعبه اتصال | Junction Box مطابق مشخصات پروژه |
| شاسی | Steel Skid |
| جنسهای قابل استفاده | C. Steel / S. Steel / Bronze / Brass / Al-Alloy |
| پوشش شاسی | اپوکسی چندلایه، مطابق مشخصات سفارش |
| اتصال فلنجی | مطابق استاندارد و کلاس فشاری تعیینشده در پروژه |
| کاربرد | حفاظت از مناطق پرخطر و تجهیزات صنعتی |
جدول اقلام اصلی مجموعه ISV-DS
| ردیف | Part Name | تعداد | متریال / مشخصات |
| 1 | Inlet Flange | 1 | C. Steel، مطابق کلاس و استاندارد پروژه |
| 2 | Flange | 1 | مطابق کلاس فشار و متریال پروژه |
| 3 | Drain Valve | 1 | Bronze |
| 4 | Strainer | 1 | C. Steel / مطابق سفارش |
| 5 | Butterfly Valve – Wafer Type | 3 | C. Steel |
| 6 | Deluge Valve | 1 | Ductile/Metallic body، مطابق مدل |
| 7 | Skid | 1 | C. Steel |
| 8 | Junction Box | 2 | متناسب با مشخصات پروژه |
| 9 | Pressure Gauge | 2 | مطابق محدوده فشار سیستم |
| 10 | Water Motor Alarm Gong | 1 | متناسب با مجموعه |
| 11 | Solenoid Valve | 1 | Brass |
| 12 | Pressure Switch | 1 | مطابق مشخصات کنترلی |
توجه مهندسی: مشخصات نهایی تعداد، سایز، کلاس فشار، متریال و نوع اتصال اجزا باید بر اساس سایز سیستم، هیدرولیک پروژه و مدارک مهندسی نهایی تأیید شود.
سیستم کنترل Deluge؛ کنترل دستی، الکتریکی و PLC
سیستم ISV-DS قابلیت طراحی و یکپارچهسازی با سیستمهای مختلف کنترل را دارد.
کنترل محلی
در این روش، اپراتور میتواند مطابق آرایش سیستم و دستورالعمل بهرهبرداری، عملیات تست یا فعالسازی موردنظر را از محل تجهیز انجام دهد.
کنترل الکتریکی
در پیکربندی الکتریکی، سیگنال سیستم تشخیص و اعلام حریق میتواند به مدار فعالسازی شیر دلوج منتقل شود. در این حالت، Fire Alarm Panel و اجزای مدار فرمان نقش مهمی در منطق فعالسازی سیستم دارند.
کنترل از طریق PLC
در تأسیسات صنعتی بزرگ، سیستم دلوج میتواند در معماری کنترلی پروژه با PLC یکپارچه شود. این قابلیت امکان مانیتورینگ وضعیت شیر، دریافت سیگنالهای عملکردی و تعریف منطق کنترلی متناسب با فرایند را فراهم میکند.
کاربردهای سیستم اطفای حریق دلوج
سیستم دلوج معمولاً در محیطهایی مورد توجه قرار میگیرد که به تخلیه سریع و همزمان آب یا عامل اطفا در یک محدوده مشخص نیاز دارند.
مهمترین حوزههای کاربرد عبارتاند از:
پالایشگاهها و صنایع نفت و گاز
برای حفاظت از تجهیزات و نواحی دارای ریسک حریق، از جمله برخی تجهیزات فرایندی، نواحی اطراف تجهیزات هیدروکربنی و بخشهایی که نیازمند سیستم آبپاشی ثابت هستند.
پتروشیمی و صنایع شیمیایی
در محیطهایی که احتمال انتشار سریع حریق و نیاز به کنترل حرارت تجهیزات وجود دارد، سیستم دلوج میتواند بهعنوان بخشی از راهکار حفاظت در برابر حریق مورد استفاده قرار گیرد.
نیروگاهها
برای حفاظت از برخی تجهیزات و نواحی حساس نیروگاه، متناسب با سناریوی حریق و طراحی مهندسی سیستم.
مخازن و تجهیزات فرایندی
در برخی کاربردهای مربوط به تجهیزات و نواحی ذخیرهسازی یا فرایندی، سیستم Deluge میتواند برای ایجاد پوشش آب یا عامل اطفا روی محدوده موردنظر طراحی شود.
سکوها و تأسیسات دریایی
در پروژههای Offshore و محیطهای دریایی، طراحی سیستم حفاظت حریق باید با توجه ویژه به خوردگی، شرایط محیطی، قابلیت اطمینان و الزامات پروژه انجام شود.
انبارها و مناطق صنعتی پرخطر
در مناطقی که شدت یا سرعت توسعه حریق بالاست و نیاز به تخلیه همزمان عامل اطفا وجود دارد.
مزایای سیستم اطفای حریق Deluge ISV-DS
استفاده از سیستم دلوج سری ISV-DS میتواند مزایای مهندسی متعددی برای پروژههای صنعتی ایجاد کند:
- واکنش سریع در شرایط حریق
- تخلیه همزمان عامل اطفا در محدوده طراحیشده
- مناسب برای مناطق با ریسک بالای حریق
- قابلیت اتصال به سیستم اعلام و تشخیص حریق
- امکان یکپارچهسازی با PLC
- امکان کنترل و مانیتورینگ وضعیت سیستم
- استفاده از تجهیزات کنترلی و اندازهگیری در مجموعه
- قابلیت انتخاب متریال متناسب با شرایط محیطی
- امکان نصب اجزای اصلی روی Skid
- کاهش پیچیدگی عملیات نصب مجموعه
- قابلیت سفارشیسازی متناسب با مشخصات پروژه
- امکان استفاده از تجهیزات مختلف کنترلی و ایزوله
- مناسب برای پروژههای صنعتی، نفت، گاز، پتروشیمی و نیروگاهی
تفاوت سیستم Deluge با سیستم اسپرینکلر معمولی
یکی از مهمترین تفاوتهای سیستم دلوج با بسیاری از سیستمهای اسپرینکلر، نوع نازل و منطق تخلیه است.
در سیستمهای اسپرینکلر متداول، معمولاً فعال شدن هر اسپرینکلر وابسته به شرایط حرارتی همان اسپرینکلر است؛ اما در سیستم دلوج، نازلهای منطقه حفاظتشده باز هستند و تخلیه عامل اطفا پس از فعال شدن شیر دلوج انجام میشود.
در نتیجه:
| ویژگی | سیستم Deluge | اسپرینکلر متداول |
| نوع نازل | باز | معمولاً دارای المان حرارتی |
| شیر اصلی | Deluge Valve | متناسب با نوع سیستم |
| شروع تخلیه | پس از فعال شدن سیستم دلوج | معمولاً با فعال شدن اسپرینکلر |
| الگوی تخلیه | گسترده و همزمان در ناحیه فعال | وابسته به اسپرینکلرهای فعال |
| کاربرد اصلی | مناطق پرخطر | حفاظت عمومی ساختمان و فرایند |
| سرعت پوشش منطقه | بسیار بالا | وابسته به تعداد تجهیزات فعال |
بنابراین، انتخاب سیستم Deluge به معنی «بهتر بودن در همه پروژهها» نیست؛ بلکه این سیستم زمانی مناسب است که سناریوی حریق و فلسفه حفاظت پروژه، تخلیه سریع و گسترده عامل اطفا را توجیه کند.
معیارهای مهم در انتخاب سیستم Deluge
انتخاب سیستم دلوج صرفاً با تعیین سایز شیر انجام نمیشود. برای طراحی صحیح باید مجموعهای از پارامترهای فنی مورد بررسی قرار گیرد.
1. نوع خطر حریق
نوع ماده قابل اشتعال، مشخصات فرایند، احتمال انتشار آتش و شدت حریق باید در مرحله طراحی مشخص شود.
2. محدوده حفاظت
مساحت و هندسه ناحیهای که باید تحت پوشش سیستم قرار گیرد، در تعیین تعداد نازلها و ظرفیت مورد نیاز مؤثر است.
3. نوع و مشخصات نازل
نوع نازل، الگوی پاشش، دبی، فشار و زاویه پاشش باید بر اساس سناریوی حفاظت انتخاب شود.
4. دبی و فشار مورد نیاز
منبع آب و شبکه تأمین باید توانایی تأمین دبی و فشار مورد نیاز سیستم را در شرایط طراحی داشته باشند.
5. سایز شیر دلوج و لولهکشی
انتخاب سایز شیر، لولهها و اتصالات باید با محاسبات هیدرولیکی و مشخصات طراحی هماهنگ باشد.
6. سیستم تشخیص حریق
نوع تجهیزات تشخیص، منطق فعالسازی و ارتباط آنها با مدار Deluge باید متناسب با سناریوی حریق تعیین شود.
7. شرایط محیطی و خوردگی
در محیطهای دریایی، شیمیایی، مرطوب یا خورنده، انتخاب متریال تجهیزات اهمیت ویژهای دارد.
8. نیاز به فوم
در برخی سناریوهای حریق، آب بهتنهایی عامل مناسب اطفا نیست و ممکن است استفاده از محلول فوم یا سیستم ترکیبی مورد نیاز باشد. این موضوع باید براساس نوع حریق و طراحی مهندسی پروژه تعیین شود.
استانداردها و الزامات طراحی
سیستم دلوج باید بر اساس استانداردهای حریق، مشخصات پروژه، الزامات کارفرما و محاسبات مهندسی مربوط به نوع خطر طراحی و انتخاب شود.
در حوزه تجهیزات فلنجی، انتخاب استاندارد باید با متریال و نوع فلنج سازگار باشد. برای نمونه، ASME B16.5 الزامات مربوط به فلنجها و اتصالات فلنجی در محدوده NPS ½ تا NPS 24 را پوشش میدهد و شامل کلاسهای فشاری مختلف از جمله Class 150 است.
در مقابل، ASME B16.24 بهطور مشخص مربوط به فلنجها، اتصالات فلنجی و شیرهای ساختهشده از آلیاژهای مسی ریختگی در کلاسهای فشاری مختلف است. بنابراین، درج B16.24 برای یک فلنج فولادی باید در مدارک فنی پروژه مجدداً بررسی شود.
استاندارد نهایی طراحی سیستم Deluge نیز باید با توجه به نوع سیستم آبپاشی، کاربرد، سناریوی حریق و الزامات مرجع پروژه تعیین شود و نباید صرفاً بر اساس نام تجهیز انتخاب شود.
تست، بازرسی و نگهداری سیستم دلوج
قابلیت اطمینان سیستم Deluge به نصب صحیح و همچنین بازرسی و نگهداری دورهای وابسته است.
موارد مهم در برنامه نگهداری میتواند شامل موارد زیر باشد:
- بررسی وضعیت شیر دلوج
- کنترل وضعیت شیرهای ایزوله
- بررسی صافی و پاکسازی آن در صورت نیاز
- کنترل فشار سیستم
- بررسی Pressure Gauge
- تست Pressure Switch
- بررسی عملکرد Solenoid Valve
- کنترل مدار فرمان
- تست Water Motor Alarm Gong
- بررسی Junction Box و اتصالات
- کنترل وضعیت شاسی و پوشش ضدخوردگی
- تست مدار فعالسازی
- بررسی وضعیت نازلها و مسیرهای تخلیه
- کنترل نشتی اتصالات
- ثبت نتایج تستها و تعمیرات
تمام عملیات تست و نگهداری باید مطابق دستورالعمل سازنده، الزامات پروژه و استانداردهای قابل اعمال انجام شود.
چرا سیستم دلوج ISV-DS ایمن سازه وزین؟
ایمن سازه وزین (ISV) سیستم Deluge سری ISV-DS را با رویکردی مبتنی بر یکپارچهسازی تجهیزات مکانیکی، هیدرولیکی و کنترلی ارائه میکند.
تمرکز این مجموعه بر ایجاد یک پکیج قابل استفاده در پروژههای صنعتی است که در آن اجزای اصلی مانند Deluge Valve، Isolation Valve، Strainer، Drain Valve، Pressure Gauge، Pressure Switch، Solenoid Valve، Water Motor Alarm Gong و Junction Box در یک آرایش مهندسیشده قرار میگیرند.
امکان انتخاب متریالهای مختلف از جمله Carbon Steel، Stainless Steel، Bronze، Brass و Aluminum Alloy نیز امکان تطبیق مجموعه با نیازهای متفاوت پروژه را فراهم میکند.
سفارش و انتخاب سیستم اطفای حریق دلوج ISV-DS
برای انتخاب صحیح سیستم Deluge، صرفاً اعلام سایز شیر کافی نیست. اطلاعاتی مانند نوع خطر، مساحت ناحیه حفاظت، نوع سیال اطفا، فشار و دبی آب موجود، نوع نازلها، سایز شبکه، الزامات کنترلی، شرایط محیطی و استانداردهای مورد نیاز پروژه باید بررسی شود.
تیم فنی ایمن سازه وزین میتواند بر اساس مشخصات پروژه، نسبت به تعیین پیکربندی مناسب سیستم، تجهیزات کنترلی، متریال اجزا و آرایش مجموعه اقدام کند.
برای دریافت مشاوره فنی، دیتاشیت، مشخصات ساخت، پیشنهاد فنی و استعلام قیمت سیستم اطفای حریق دلوج ISV-DS، مشخصات پروژه و نیازمندیهای فنی خود را ارسال کنید.
پرسشهای متداول درباره سیستم اطفای حریق دلوج
سیستم اطفای حریق دلوج چیست؟
سیستم Deluge یک سامانه اطفای حریق با تخلیه سریع و گسترده است که معمولاً از نازلهای باز استفاده میکند. پس از فعال شدن شیر دلوج، آب یا عامل اطفای طراحیشده وارد شبکه شده و از نازلهای باز منطقه حفاظتشده تخلیه میشود.
تفاوت Deluge با Sprinkler چیست؟
مهمترین تفاوت در منطق عملکرد و نوع نازل است. در سیستم Deluge، نازلهای منطقه معمولاً باز هستند و پس از فعال شدن شیر دلوج، تخلیه در کل ناحیه فعال انجام میشود؛ درحالیکه در بسیاری از سیستمهای اسپرینکلر، هر اسپرینکلر براساس شرایط حرارتی خود فعال میشود.
شیر Deluge چه وظیفهای دارد؟
شیر دلوج جریان آب به شبکه حفاظت را کنترل میکند و پس از دریافت فرمان فعالسازی، مسیر عبور آب را باز میکند.
آیا سیستم Deluge فقط با آب کار میکند؟
خیر. بسته به نوع خطر و طراحی مهندسی، میتوان سیستم را برای استفاده از آب یا در کاربردهای مشخص برای محلول فوم طراحی کرد.
آیا سیستم Deluge به سیستم اعلام حریق متصل میشود؟
بله. سیستم Deluge میتواند با سیستم اعلام و تشخیص حریق یکپارچه شود و فرمان فعالسازی شیر را از مدار کنترل دریافت کند.
آیا سیستم Deluge قابلیت اتصال به PLC دارد؟
بله. پیکربندی ISV-DS میتواند متناسب با نیاز پروژه برای ارتباط با PLC و سیستم کنترل صنعتی طراحی شود.
سیستم Deluge در چه صنایعی کاربرد دارد؟
این سیستم در پروژههای نفت، گاز، پالایشگاه، پتروشیمی، نیروگاه، صنایع شیمیایی، برخی تجهیزات فرایندی و سایر محیطهای دارای ریسک حریق بالا کاربرد دارد.
آیا تمام نازلهای سیستم Deluge همزمان آب را تخلیه میکنند؟
پس از فعال شدن شیر، آب وارد شبکه ناحیه حفاظت میشود و از نازلهای بازِ متصل به آن ناحیه تخلیه خواهد شد. تعداد نازلها، دبی و فشار باید براساس طراحی هیدرولیکی پروژه تعیین شود.
جمعبندی
سیستم اطفای حریق دلوج ISV-DS یک راهکار مهندسیشده برای حفاظت از مناطق و تجهیزات دارای ریسک بالای حریق است که با ترکیب شیر دلوج، تجهیزات کنترل و فرمان، صافی، شیرهای ایزوله و تخلیه، تجهیزات اندازهگیری فشار، سیستم هشدار و زیرساخت اتصال به Fire Alarm Panel یا PLC امکان ایجاد یک سامانه حفاظت حریق یکپارچه را فراهم میکند.
ویژگی اصلی سیستم Deluge، فعالسازی سریع و تخلیه گسترده عامل اطفا در ناحیه حفاظتشده است؛ به همین دلیل، این سیستم در پروژههایی که توسعه سریع حریق میتواند پیامدهای جدی برای تجهیزات، فرایند یا ایمنی داشته باشد، اهمیت ویژهای دارد.
انتخاب نهایی سیستم باید بر اساس محاسبات هیدرولیکی، سناریوی حریق، نوع خطر، نوع نازل، فشار و دبی مورد نیاز، ظرفیت منبع آب، الزامات کنترلی، شرایط محیطی و استانداردهای قابل اعمال پروژه انجام شود.
ISV-DS؛ راهکار یکپارچه ایمن سازه وزین برای حفاظت مهندسیشده در برابر حریقهای پرخطر.
محصولات مشابه
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
