دتکتور شعله چیست؟ راهنمای کامل انواع، عملکرد، انتخاب و نصب Flame Detector

اگر قرار باشد آتش‌سوزی را قبل از گسترش شدید آن تشخیص دهیم، همیشه نباید منتظر تولید دود زیاد یا بالا رفتن دمای محیط بمانیم. در بعضی حریق‌ها، به‌خصوص حریق سوخت‌ها، گازها و مایعات قابل اشتعال، شعله تقریباً بلافاصله پس از اشتعال ظاهر می‌شود. اینجاست که دتکتور شعله یا Flame Detector اهمیت پیدا می‌کند.

دتکتور شعله تجهیزی اپتیکی است که انرژی تابشی تولیدشده توسط شعله را تشخیص می‌دهد. NFPA نیز Flame Detector را نوعی آشکارساز انرژی تابشی معرفی می‌کند که انرژی منتشرشده از شعله را شناسایی می‌کند. این انرژی ممکن است در محدوده فرابنفش UV، نور مرئی یا مادون قرمز IR قرار داشته باشد.

به همین دلیل، عملکرد دتکتور شعله با دتکتور دود و دتکتور حرارتی کاملاً متفاوت است.

دتکتور دود می‌پرسد:

آیا ذرات دود در هوا وجود دارند؟

دتکتور حرارتی می‌پرسد:

آیا دمای محیط غیرعادی بالا رفته است؟

اما Flame Detector سؤال دیگری دارد:

آیا الگوی تابشی که مقابل من می‌بینم واقعاً متعلق به یک شعله است؟

همین تفاوت باعث شده دتکتورهای شعله در صنایع نفت و گاز، پتروشیمی، پالایشگاه‌ها، مخازن سوخت، توربین‌ها، آشیانه هواپیما، تأسیسات تولید هیدروژن و بسیاری از محیط‌های پرریسک جایگاه ویژه‌ای داشته باشند.

برای مشاهده تجهیزات حوزه اعلام حریق و ایمنی صنعتی می‌توانید از فروشگاه تجهیزات ایمنی و اعلام حریق ISV کالا نیز استفاده کنید.

دتکتور شعله دقیقاً چه چیزی را می‌بیند؟

یکی از جذاب‌ترین نکات درباره Flame Detector این است که این تجهیز لزوماً خود «شکل شعله» را مثل چشم انسان نمی‌بیند.

هنگام احتراق، واکنش‌های شیمیایی داخل شعله باعث تولید انرژی الکترومغناطیسی در طول موج‌های مختلف می‌شوند. بخشی از این انرژی برای چشم انسان قابل مشاهده است و بخشی دیگر در محدوده UV یا IR قرار دارد.

دتکتور شعله برای تشخیص همین امضای طیفی طراحی می‌شود.

به‌عنوان مثال در حریق‌های هیدروکربنی، محصولات احتراق از جمله CO₂ تابش مشخصی در محدوده مادون قرمز ایجاد می‌کنند. فناوری‌های پیشرفته IR می‌توانند از این ویژگی برای تشخیص حریق استفاده کنند. در آشکارسازی هیدروژن نیز بخار آب داغ حاصل از احتراق می‌تواند یک مؤلفه مهم طیفی باشد. منابع فنی Emerson به‌طور مشخص از باندهای مرتبط با CO₂ و H₂O در طراحی آشکارسازهای چندطیفی استفاده می‌کنند.

پس یک Flame Detector حرفه‌ای صرفاً دنبال «نور زیاد» نیست.

اگر چنین بود، آفتاب، لامپ، هیتر و جوشکاری دائماً باعث آلارم حریق می‌شدند.

چرا دتکتور شعله می‌تواند بسیار سریع باشد؟

فرض کنید بنزین یا یک ماده هیدروکربنی در محیط صنعتی نشت کند و مشتعل شود.

برای اینکه یک دتکتور حرارتی این حادثه را تشخیص دهد، انرژی حرارتی باید ابتدا محیط اطراف را گرم کند و سپس اثر آن به آشکارساز برسد.

در سیستم دود نیز باید مقدار کافی از محصولات احتراق به دتکتور منتقل شود.

اما نور و انرژی تابشی شعله تقریباً بلافاصله در محیط منتشر می‌شوند.

به همین دلیل Flame Detector مناسب می‌تواند در برخی سناریوها بسیار سریع عمل کند. البته زمان پاسخ به نوع دتکتور، نوع سوخت، اندازه حریق، فاصله، زاویه، تنظیم حساسیت و شرایط محیط بستگی دارد و نباید برای همه محصولات یک عدد ثابت اعلام کرد.

برای نمونه برخی فناوری‌های جدید صنعتی حتی حالت‌های تشخیص بسیار سریع در مقیاس میلی‌ثانیه دارند، در حالی که محصولات دیگر بسته به کاربرد در چند ثانیه وارد آلارم می‌شوند.

انواع دتکتور شعله

شناخت انواع Flame Detector مهم‌ترین بخش این مقاله است.

چهار عبارت را بیشتر از بقیه خواهید دید:

UV

IR

UV/IR

IR3 یا Triple IR

هرکدام نقاط قوت و محدودیت‌های خود را دارند.

دتکتور شعله UV چیست؟

UV مخفف Ultraviolet یا فرابنفش است.

شعله بسیاری از مواد در زمان احتراق مقداری انرژی در محدوده فرابنفش تولید می‌کند. سنسور UV برای تشخیص بخشی از این انرژی طراحی می‌شود.

برای مثال برخی آشکارسازهای UV صنعتی در محدوده حدود 185 تا 260 نانومتر کار می‌کنند. یک دتکتور UV تخصصی Emerson برای هیدروژن نیز همین محدوده طیفی را اعلام می‌کند.

مزیت جالب UV چیست؟

جو زمین بخش زیادی از UV خورشیدی در این محدوده را جذب می‌کند. بنابراین می‌توان دتکتورهایی ساخت که نسبت به طیف خاصی از UV خورشید حساسیت بسیار کمی داشته باشند؛ اصطلاح Solar Blind را ممکن است در دیتاشیت چنین تجهیزاتی ببینید.

اما این به معنی مصونیت دتکتور UV از تمام منابع مزاحم نیست.

مهم‌ترین مشکل UV چیست؟

برخی منابع غیرحریق می‌توانند تابش UV تولید کنند.

یکی از مهم‌ترین نمونه‌ها جوشکاری قوسی است.

در راهنمای فنی Honeywell نیز صراحتاً هشدار داده شده که عملیات Hot Work مانند جوشکاری ممکن است باعث فعال شدن Flame Detector شود و باید در ارزیابی ریسک Hot Work در نظر گرفته شود. آزمایش‌های همان خانواده محصول نیز نشان می‌دهد رفتار UV، UV/IR و IR3 در مقابل جوشکاری یکسان نیست.

بنابراین جمله «دتکتور UV هیچ آلارم کاذبی ندارد» کاملاً اشتباه است.

دتکتور شعله IR چیست؟

IR مخفف Infrared یا مادون قرمز است.

در حریق بسیاری از سوخت‌های هیدروکربنی تابش قابل‌تشخیصی در محدوده IR تولید می‌شود. برخی دتکتورها برای تشخیص یک محدوده مشخص از این انرژی طراحی شده‌اند.

در فناوری‌های هیدروکربنی، ناحیه‌ای نزدیک به تابش CO₂ حاصل از احتراق اهمیت زیادی دارد؛ برای مثال Honeywell در یکی از فناوری‌های خود به محدوده 4.3 میکرون اشاره می‌کند.

مشکل اینجاست که محیط صنعتی پر از منابع مادون قرمز است:

سطوح داغ، کوره‌ها، موتور، نور خورشید و برخی تجهیزات فرآیندی هم می‌توانند IR تولید کنند.

پس دتکتور باید بتواند بین:

IR ناشی از آتش

و

IR ناشی از یک جسم داغ معمولی

تفاوت قائل شود.

اینجاست که الگوریتم پردازش سیگنال و استفاده از چند طول موج اهمیت پیدا می‌کند.

دتکتور UV/IR چیست؟

UV/IR یعنی آشکارساز از دو کانال متفاوت، یکی UV و دیگری IR استفاده می‌کند.

منطق ساده آن بسیار جذاب است.

فرض کنید یک اتفاق فقط UV ایجاد کند.

سیستم می‌گوید:

«هنوز مطمئن نیستم آتش است.»

اگر اتفاق دیگری فقط IR ایجاد کند، باز هم سیستم می‌تواند آن را رد کند.

اما وقتی الگویی سازگار در هر دو کانال UV و IR دیده شود، احتمال واقعی بودن شعله افزایش پیدا می‌کند.

این روش یکی از راه‌های کاهش False Alarm است.

محصولات صنعتی UV/IR معمولاً برای سناریوهای مختلفی از جمله حریق سوخت‌ها و گازها استفاده می‌شوند و برخی مدل‌ها برای تشخیص هیدروژن و حتی مواد غیرهیدروکربنی نیز طراحی شده‌اند.

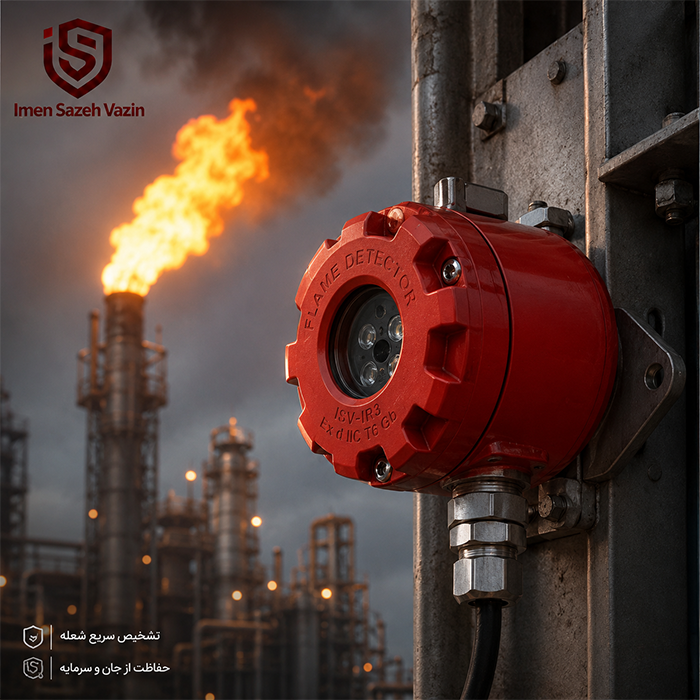

دتکتور IR3 چیست و چرا این‌قدر معروف شده است؟

اینجا به یکی از جذاب‌ترین فناوری‌های Flame Detection می‌رسیم.

IR3 معمولاً به معنی:

Triple Infrared

یا استفاده از چند کانال IR برای تحلیل شعله است.

به‌جای اینکه دتکتور فقط به یک محدوده IR نگاه کند، چند باند طیفی را هم‌زمان بررسی می‌کند.

هدف چیست؟

تشخیص امضای واقعی شعله و جدا کردن آن از منابع مزاحم.

برای مثال یک سطح داغ ممکن است IR زیادی تولید کند، اما توزیع انرژی آن در چند طول موج الزاماً شبیه شعله هیدروکربنی نیست.

الگوریتم دستگاه با مقایسه کانال‌ها می‌تواند بپرسد:

«آیا نسبت انرژی بین این طول موج‌ها شبیه آتش است یا شبیه یک جسم داغ؟»

همین منطق یکی از دلایل مقاومت بالاتر بسیاری از سیستم‌های Multi-Spectrum IR در برابر آلارم ناخواسته است.

Honeywell و Emerson هر دو از فناوری‌های چندطیفی IR برای تشخیص سریع حریق همراه با مقاومت بالا در برابر منابع مزاحم استفاده می‌کنند.

پس همیشه IR3 بهترین Flame Detector است؟

نه.

این یکی از مهم‌ترین نکات مقاله است.

در مهندسی حریق چیزی به نام «بهترین دتکتور برای همه‌جا» وجود ندارد.

انتخاب Flame Detector به این سؤال بستگی دارد:

قرار است شعله چه ماده‌ای را پیدا کنیم؟

هیدروکربن؟

هیدروژن؟

متان؟

LPG؟

حلال؟

الکل؟

فلزات قابل اشتعال؟

مواد غیرآلی؟

هر سوخت امضای تابشی یکسانی ندارد.

حتی در محصولات مدرن، سازندگان برای سوخت‌های مختلف فناوری‌های متفاوت ارائه می‌کنند. برای مثال Emerson اکنون دتکتورهای IR3 و UV/IR را در نسخه‌های مختلف برای هیدروکربن، هیدروژن و سناریوهای ترکیبی ارائه می‌کند.

بنابراین خرید Flame Detector فقط براساس عبارت «IR3» کار حرفه‌ای محسوب نمی‌شود.

انتخاب دتکتور شعله براساس نوع سوخت

این جدول یک دید اولیه می‌دهد؛ انتخاب نهایی باید از Detection Performance خود محصول برای سوخت موردنظر تأیید شود.

نکته کلیدی:

عبارت Maximum Detection Range به‌تنهایی کافی نیست. ببینید آن فاصله برای چه سوخت و چه اندازه حریقی آزمایش شده است.

برای مثال در دیتاشیت یک خانواده Honeywell، برد تشخیص هپتان، اتانول، متان و پروپان با یکدیگر متفاوت است.

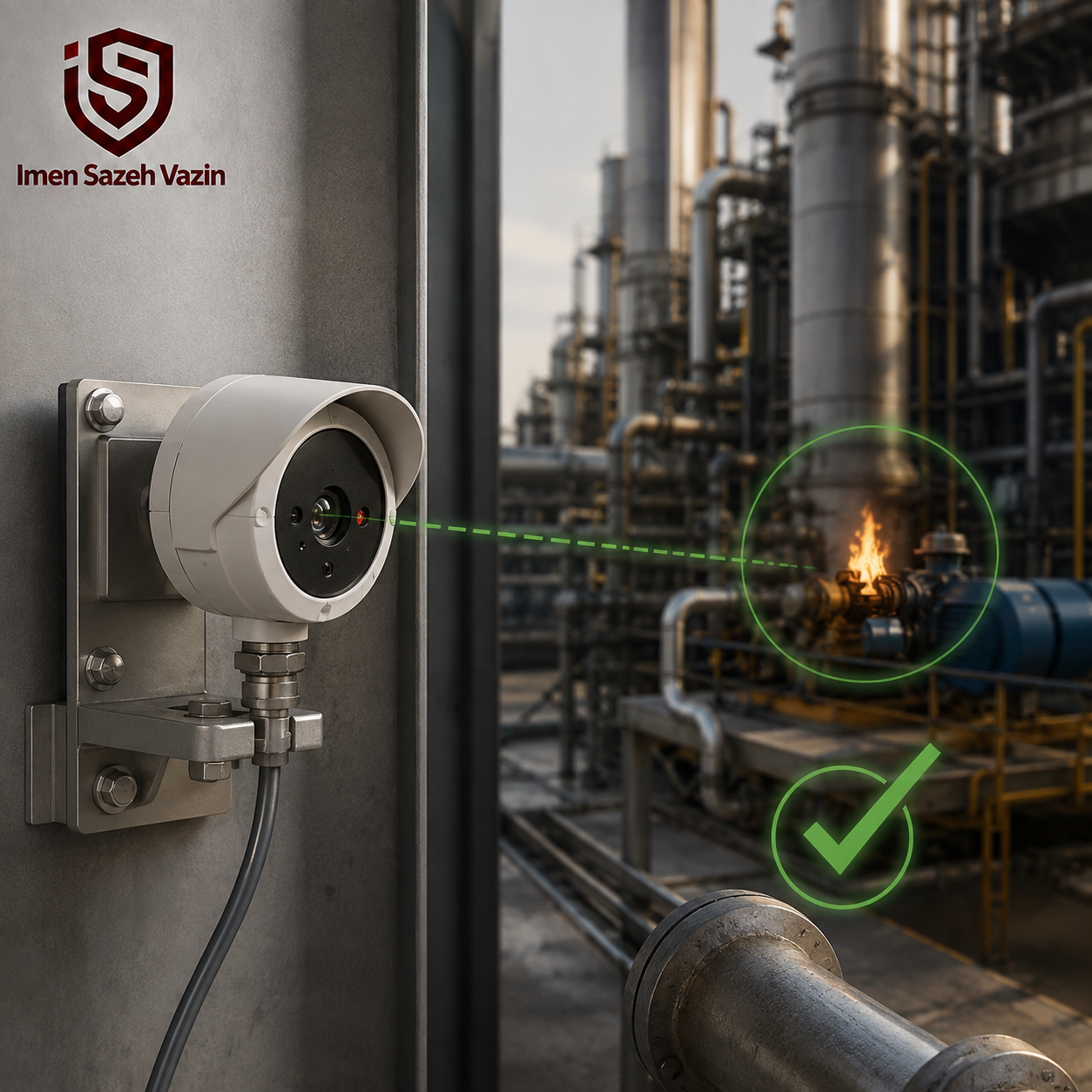

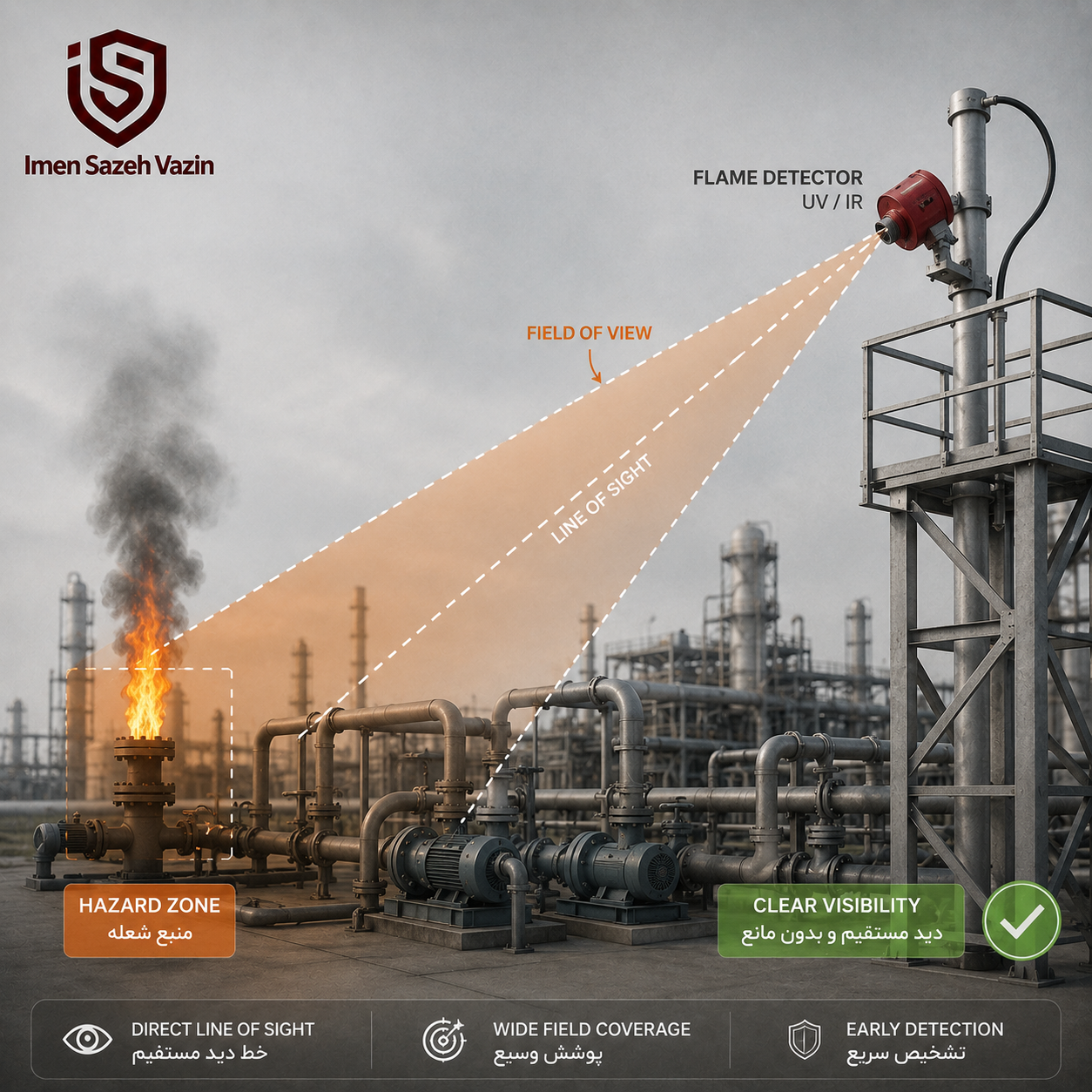

یکی از مهم‌ترین مفاهیم Flame Detector: Line of Sight

دتکتور شعله یک ویژگی بسیار مهم دارد:

باید آتش را «ببیند».

یعنی بین شعله و دتکتور نباید مانع اپتیکی مؤثر وجود داشته باشد.

NFPA نیز Flame Detector را تجهیز Line-of-Sight در نظر می‌گیرد و تأکید می‌کند عضو سازه‌ای، تجهیزات یا اشیای مات نباید مسیر دید دتکتور به منطقه خطر را مسدود کنند.

مثلاً یک دتکتور را تصور کنید که از ارتفاع به یک پمپ نگاه می‌کند.

اگر در فاصله بین آن‌ها:

یک مخزن،

یک ستون،

یک تابلو،

یک ماشین‌آلات بزرگ،

یا لوله قطور

قرار گرفته باشد، ممکن است بخشی از خطر در «سایه» قرار بگیرد.

Shadow Effect یا نقطه کور چیست؟

فرض کنید مخزن بزرگی جلوی دتکتور قرار دارد.

پشت مخزن از دید دتکتور پنهان است.

اگر آتش دقیقاً آنجا شروع شود، ممکن است Flame Detector تا زمانی که شعله بزرگ‌تر نشده است آن را نبیند.

این را می‌توان نوعی Optical Shadow در نظر گرفت.

به همین دلیل در پروژه‌های حساس، طراحی Coverage سه‌بعدی و هم‌پوشانی زاویه دید چند دتکتور بسیار مهم است.

در راهنمای Honeywell نیز Shadow Effect به‌طور مشخص در ملاحظات نصب Flame Detector بررسی شده است.

Field of View چیست؟

Field of View یا FOV یعنی محدوده‌ای که دتکتور می‌تواند در آن شعله را مشاهده کند.

بعضی دیتاشیت‌ها مثلاً عبارت:

90° Field of View

را نشان می‌دهند.

اما یک اشتباه بسیار رایج این است که تصور کنیم حساسیت دتکتور در تمام این زاویه کاملاً یکسان است.

معمولاً چنین نیست.

شعله‌ای که دقیقاً روی محور Optical Axis قرار دارد ممکن است در فاصله بیشتری تشخیص داده شود، در حالی که همان شعله در زاویه 45 درجه از محور باید نزدیک‌تر باشد.

در تست‌های Honeywell نیز برای زوایای ±45 درجه درصدی از برد محوری اعلام شده است؛ یعنی FOV فقط یک مخروط ساده با حساسیت یکنواخت نیست.

نتیجه بسیار مهم برای طراح:

فقط زاویه FOV روی بروشور را نبینید.

نمودار Field of View و Detection Distance را هم بررسی کنید.

آیا فاصله دتکتور شعله از آتش مهم است؟

بسیار زیاد.

انرژی تابشی که به دتکتور می‌رسد با افزایش فاصله کاهش پیدا می‌کند.

NFPA برای طراحی آشکارسازهای انرژی تابشی علاوه بر نوع سوخت و اندازه حریق، مواردی مثل:

• حساسیت دتکتور
• Field of View
• فاصله
• جذب انرژی توسط اتمسفر
• منابع تابشی مزاحم
• زمان پاسخ موردنیاز

را در ارزیابی مهندسی مطرح می‌کند.

به همین دلیل جمله‌هایی مثل:

«این Flame Detector تا 50 متر جواب می‌دهد»

بدون ادامه جمله تقریباً بی‌معنی هستند.

سؤال بعدی باید این باشد:

50 متر برای تشخیص چه اندازه آتشی و از چه سوختی؟

اندازه شعله چه تأثیری دارد؟

خیلی ساده:

یک شعله کوچک انرژی تابشی کمتری از یک Pool Fire بزرگ تولید می‌کند.

بنابراین دیتاشیت‌ها معمولاً Detection Range را برای یک Reference Fire مشخص اعلام می‌کنند.

مثلاً:

0.1 متر مربع هپتان

یا اندازه مشخصی از آتش اتانول

یا Flame Plume گاز با فشار و ابعاد معلوم.

در یک نمونه Honeywell، برای Reference Fire هپتان برد IR3 تا 35 متر اعلام شده، درحالی‌که برد ثبت‌شده برای برخی شعله‌های گازی کوچک بسیار کمتر است.

این مثال نشان می‌دهد چرا فقط نگاه کردن به «بیشترین برد» خطرناک است.

آیا دود می‌تواند دتکتور شعله را کور کند؟

بله؛ بسته به فناوری.

Flame Detector برای دریافت انرژی تابشی نیاز به مسیر اپتیکی دارد.

دود غلیظ، بخار، مه، گردوغبار و آلودگی می‌توانند بخشی از انرژی UV یا IR را جذب یا پراکنده کنند.

Honeywell اشاره می‌کند که تجمع دود در نزدیکی سقف می‌تواند برخی طول موج‌های منتشرشده از شعله را مسدود کند و در نتیجه حساسیت و سرعت تشخیص کاهش یابد.

اما فناوری‌های مختلف رفتار متفاوتی دارند.

برخی IR3های جدید برای عملکرد بهتر در حضور مه، باران یا دود طراحی شده‌اند؛ با این حال این موضوع باید برای مدل مشخص محصول بررسی شود و نباید به همه Flame Detectorها تعمیم داده شود.

آیا Flame Detector از پشت شیشه کار می‌کند؟

این یکی از نکاتی است که خیلی‌ها نمی‌دانند.

الزاماً خیر.

شیشه معمولی همه طول موج‌ها را مثل نور مرئی عبور نمی‌دهد.

یک پنجره ممکن است:

نور مرئی را به‌راحتی رد کند،

اما UV یا بخشی از IR را جذب کند.

به همین دلیل ممکن است شما شعله را پشت شیشه کاملاً ببینید اما Flame Detector آن را نبیند.

راهنمای Honeywell صراحتاً هشدار می‌دهد که شیشه و اکریلیک می‌توانند بعضی طول موج‌های مورد استفاده Flame Detector را کاهش داده یا مسدود کنند، و مدل‌های قدیمی UV/IR ممکن است پشت شیشه معمولی اصلاً به حریق پاسخ ندهند.

قانون عملی:

هیچ Flame Detector را پشت پنجره نصب نکنید مگر سازنده آن کاربرد و نوع شیشه را تأیید کرده باشد.

آیا نور خورشید باعث آلارم دتکتور شعله می‌شود؟

در دتکتورهای قدیمی یا طراحی نامناسب امکان تداخل وجود دارد.

اما Flame Detectorهای مدرن از:

فیلتر طیفی،

چند حسگر،

تحلیل Flicker،

پردازش دیجیتال،

و الگوریتم‌های تشخیص الگو

برای کاهش احتمال False Alarm استفاده می‌کنند.

در تست‌های نمونه خانواده FSL100 Honeywell، نور مستقیم و بازتاب‌شده خورشید بدون وجود آتش باعث Alarm نشده است. این نتیجه مربوط به همان مدل‌های تست‌شده است و نباید آن را به همه محصولات موجود در بازار تعمیم داد.

جوشکاری چطور؟

اینجا شرایط متفاوت است.

قوس جوشکاری می‌تواند انرژی بسیار شدیدی در طیف UV و سایر طول موج‌ها ایجاد کند.

به همین دلیل Hot Work یکی از مواردی است که باید هنگام طراحی سیستم و تدوین مجوز کار گرم در نظر گرفته شود.

یک نکته جالب از تست Honeywell:

در شرایط مشخص آزمایش، مدل UV به Arc Welding واکنش نشان داده است، درحالی‌که UV/IR و IR3 رفتار مقاوم‌تری نشان داده‌اند.

پس اگر محیط شما دائماً جوشکاری دارد، انتخاب فناوری Flame Detector موضوع کوچکی نیست.

چه چیزهایی می‌توانند باعث False Alarm شوند؟

منابع احتمالی به فناوری دتکتور بستگی دارند، اما مهم‌ترین موارد قابل بررسی شامل:

• جوشکاری
• Flare یا شعله‌های فرآیندی
• منابع تابشی قوی
• اجسام بسیار داغ
• بازتاب بعضی منابع
• تجهیزات الکتریکی خاص
• منابع متحرک تابش
• EMI یا تداخل الکترومغناطیسی
• خطای کابل
• خرابی تجهیزات

هستند.

Honeywell حتی توصیه می‌کند در بررسی False Alarm مواردی مثل زاویه خورشید، شرایط آب‌وهوایی، زمان روز، دما و رطوبت نیز بررسی شوند.

آیا آلارم کاذب فقط آزاردهنده است؟

در یک سیستم معمولی شاید آژیر بی‌مورد فعال شود.

اما در صنعت شرایط می‌تواند جدی‌تر باشد.

Flame Detector ممکن است بخشی از Fire & Gas System باشد.

Alarm آن می‌تواند براساس Cause & Effect موجب:

• Shutdown تجهیزات
• قطع سوخت
• بسته‌شدن ESD Valve
• فعال‌شدن Deluge
• Release سیستم اطفا
• توقف فرآیند
• ارسال Alarm به Control Room

شود.

بنابراین False Alarm در پالایشگاه فقط یک صدای مزاحم نیست؛ ممکن است هزینه عملیاتی بسیار زیادی ایجاد کند.

به همین دلیل انتخاب فناوری و منطق Voting اهمیت پیدا می‌کند.

برای آشنایی بیشتر با راهکارهای تخصصی اعلام و اطفای حریق و F&G می‌توانید وب‌سایت ایمن سازه وزین را نیز ببینید.

Voting Logic در سیستم Flame Detection چیست؟

در پروژه‌های صنعتی ممکن است برای فرمان‌های حساس از چند Detector استفاده شود.

برای مثال:

1ooN

عملکرد هر یک از N دتکتور می‌تواند برای Alarm کافی باشد.

این روش سریع است ولی در فرمان‌های حساس ممکن است به بررسی بیشتری برای False Trip نیاز داشته باشد.

2ooN

دو آشکارساز مستقل باید حادثه را تأیید کنند تا فرمان مشخصی اجرا شود.

مثلاً:

یک Flame Detector → Fire Alarm

دو Flame Detector → Deluge Release

این فقط یک مثال مفهومی است و Cause & Effect واقعی باید براساس Risk Assessment، فلسفه F&G، استاندارد پروژه و الزامات کارفرما طراحی شود.

دتکتور شعله را کجا نصب کنیم؟

هیچ فاصله ثابت جهانی مثل «هر 10 متر یک دتکتور» وجود ندارد.

جانمایی باید براساس Coverage انجام شود.

طراح باید بررسی کند:

1. محتمل‌ترین محل شروع حریق کجاست؟

مثلاً:

پمپ Seal

Compressor

Flange

Loading Arm

Manifold

Tank Area

Turbine

Fuel Skid

2. اندازه حریق هدف چقدر است؟

آیا قرار است یک Leak Fire کوچک تشخیص داده شود یا یک Pool Fire بزرگ؟

3. سوخت چیست؟

4. مانع دید وجود دارد؟

5. detector در چه زاویه‌ای به Hazard نگاه می‌کند؟

6. Detection Range در آن زاویه چقدر است؟

7. آیا یک Detector خراب شود Coverage از بین می‌رود؟

این دقیقاً دلیل استفاده از Fire & Gas Mapping در پروژه‌های صنعتی حرفه‌ای است.

آیا نصب دتکتور خیلی بالا همیشه بهتر است؟

خیر.

بالا بردن دتکتور ممکن است Field of View وسیع‌تری ایجاد کند، اما فاصله از حریق بیشتر می‌شود.

علاوه بر آن:

لوله،

سازه،

Cable Tray،

مخزن،

Equipment

و حتی Smoke Layer می‌توانند خط دید را تحت تأثیر قرار دهند.

بنابراین نقطه نصب باید بهینه شود، نه اینکه صرفاً «تا حد امکان بالا» باشد.

چرا معمولاً Flame Detector را کمی رو به پایین تنظیم می‌کنند؟

در بسیاری از کاربردها خطر موردنظر در سطح تجهیزات یا نزدیک کف قرار دارد.

بنابراین Detector روی ارتفاع مناسب قرار می‌گیرد و محور دید آن به Hazard Area تنظیم می‌شود.

مزیت دیگر این روش این است که آب و آلودگی کمتری می‌تواند مستقیماً روی سطح اپتیکی باقی بماند؛ البته جهت دقیق نصب باید براساس دستورالعمل سازنده تعیین شود.

Swivel Mount یا براکت قابل تنظیم نیز دقیقاً برای تنظیم محور دید استفاده می‌شود. Honeywell استفاده از Mount دو محوره را برای Alignment دقیق FOV توضیح داده است.

تمیز بودن لنز چقدر مهم است؟

بسیار مهم.

Flame Detector یک تجهیز اپتیکی است.

اگر روی Window آن:

گردوغبار،

روغن،

نمک،

دوده،

Paint Mist

یا آلودگی فرآیندی

جمع شود، انرژی کمتری وارد سنسور می‌شود.

نتیجه؟

ممکن است Detection Range واقعی کاهش پیدا کند.

Honeywell صراحتاً اعلام می‌کند آلودگی Window حساسیت Flame Detector را کاهش می‌دهد و باید تمیز بودن پنجره و مسیر دید در برنامه نگهداری بررسی شود.

برخی مدل‌های جدید حتی Optical Integrity Monitoring یا تشخیص آلودگی اپتیک دارند.

Built-in Test یا BIT چیست؟

یکی از ویژگی‌های بسیار مفید Flame Detector صنعتی Built-in Test است.

دستگاه می‌تواند بخشی از سلامت:

سنسورها،

مدار الکترونیک،

پردازشگر،

و در بعضی طراحی‌ها مسیر اپتیکی

را کنترل کند.

این موضوع به تشخیص Fault کمک می‌کند.

اما BIT جایگزین تمام تست‌های دوره‌ای سیستم نیست.

ممکن است Detector سالم باشد ولی:

یک سازه جدید جلوی آن ساخته شده باشد،

لنز بیرونی به‌شدت آلوده باشد،

جهت Detector تغییر کرده باشد،

یا مسیر کابل تا Control System مشکل داشته باشد.

پس Inspection فیزیکی همچنان ضروری است.

دتکتور شعله را چگونه تست می‌کنند؟

روش حرفه‌ای استفاده از Flame Simulator سازگار با مدل Detector است.

Simulator انرژی اپتیکی با الگوی مناسب تولید می‌کند تا Detector تصور کند Flame Signature معتبر مقابل آن قرار دارد.

مزیت آن:

بدون روشن کردن آتش واقعی می‌توان بخشی از زنجیره تشخیص را آزمایش کرد.

Emerson نیز Flame Simulatorهای مخصوص UV/IR، IR3 و فناوری هیدروژن ارائه می‌کند که برای بررسی Detector، اپتیک، Wiring و پاسخ سیستم طراحی شده‌اند.

آیا با فندک تست کنیم؟

برای تجهیزات صنعتی حرفه‌ای روش مناسبی نیست.

نوع شعله، فاصله، اندازه حریق و Spectrum ممکن است با طراحی Detector سازگار نباشد و تست ناامن نیز خواهد بود.

از Test Lamp یا Flame Simulator تأییدشده سازنده استفاده کنید.

تفاوت دتکتور شعله، دود و حرارت

آیا Flame Detector جای Smoke Detector را می‌گیرد؟

خیر.

این یکی از بدترین برداشت‌هاست.

یک حریق ممکن است مدت زیادی Smoldering باشد؛ یعنی دود تولید کند ولی هنوز Flame قابل‌توجهی نداشته باشد.

در چنین حالتی:

Smoke Detector ممکن است حادثه را تشخیص دهد،

اما Flame Detector هنوز چیزی برای دیدن ندارد.

در مقابل، در یک Jet Fire یا Pool Fire هیدروکربنی، Flame Detector می‌تواند فوق‌العاده مؤثر باشد.

بنابراین این تجهیزات رقیب یکدیگر نیستند؛ هرکدام برای Signature متفاوتی از حریق ساخته شده‌اند.

دتکتور شعله برای چه محیط‌هایی مناسب است؟

کاربردهای مهم شامل:

پالایشگاه و پتروشیمی

Pump Area، Compressor، Process Unit، Loading Facility و مناطق دارای هیدروکربن.

Tank Farm

تشخیص سریع Flame در اطراف مخازن و Manifoldها.

Offshore Platform

به‌خصوص مناطق Process و تجهیزات نفت و گاز.

آشیانه هواپیما

وجود سوخت هواپیما و احتمال رشد سریع حریق اهمیت Flame Detection را بالا می‌برد.

Turbine Enclosure

نشت سوخت یا روغن در محیط تجهیزات داغ می‌تواند خطر جدی ایجاد کند.

Generator Room

در صورت وجود سوخت و خطر حریق شعله‌ای.

Paint Booth و صنایع حلال

پس از تحلیل نوع ماده و منبع مزاحم.

Hydrogen Facility

ولی باید Detector واقعاً برای Hydrogen Fire تأیید شده باشد.

نکته بسیار مهم درباره آتش هیدروژن

شعله هیدروژن در شرایطی می‌تواند برای چشم انسان بسیار کم‌رنگ و دشوار برای مشاهده باشد.

همین موضوع یکی از دلایل اهمیت فناوری تخصصی تشخیص هیدروژن است.

اما نباید تصور کرد هر IR3 معمولی برای هیدروژن مناسب است.

بعضی فناوری‌های Multi-Spectrum جدید کانال‌هایی برای تشخیص بخار آب داغ حاصل از احتراق هیدروژن دارند، درحالی‌که فناوری‌های دیگری اساساً برای Hydrocarbon CO₂ Signature طراحی شده‌اند.

بنابراین روی دیتاشیت باید صراحتاً:

Hydrogen Fire Detection

یا Performance Test مربوط به H₂ را ببینید.

Explosion Proof بودن دتکتور شعله یعنی چه؟

در پالایشگاه یا پتروشیمی، خود Detector ممکن است در Hazardous Area نصب شود.

پس تجهیز نباید تبدیل به منبع Ignition شود.

در این شرایط علاوه بر عملکرد تشخیص حریق باید Certification مربوط به Hazardous Location بررسی شود؛ مانند:

ATEX

IECEx

Class/Division

Zone

Gas Group

Temperature Class

این موضوع با استاندارد عملکرد Flame Detection متفاوت است.

ممکن است یک محصول EN54-10 داشته باشد، ولی نسخه‌ای که خریداری می‌کنید برای Hazardous Area موردنظر شما مناسب نباشد.

استاندارد EN 54-10 چیست؟

EN 54-10 مربوط به Flame Detectorهای نقطه‌ای در سیستم‌های اعلام حریق است و Requirements، روش‌های تست و معیارهای عملکرد آشکارسازهای قابل Reset را که براساس تابش شعله عمل می‌کنند مشخص می‌کند. این استاندارد همچنان به‌عنوان استاندارد معتبر این حوزه فهرست می‌شود.

بنابراین هنگام خرید محصول اروپایی عبارت:

EN 54-10

یکی از موارد مهم برای بررسی است.

ولی صرف چاپ عبارت روی کاتالوگ کافی نیست؛ Certificate معتبر و مدل دقیق باید بررسی شود.

FM 3260 چیست؟

FM 3260 استاندارد Approval مربوط به Radiant Energy-Sensing Fire Detectors برای سیستم‌های اعلام حریق خودکار است.

این استاندارد الزامات عملکردی و آزمون‌های مربوط به آشکارسازهای انرژی تابشی را پوشش می‌دهد و نسخه جاری معرفی‌شده آن مربوط به 2021 است.

در تجهیزات صنعتی، مشاهده:

FM Approved – Class 3260

می‌تواند یکی از مدارک مهم Performance باشد.

استانداردهایی که موقع خرید باید جداگانه بررسی شوند

این چهار موضوع را با هم قاطی نکنید:

Performance Approval
مثلاً EN54-10 یا FM 3260

Hazardous Area Approval
ATEX / IECEx / Class Division

Ingress Protection
مثلاً IP66 / IP67

Functional Safety
در پروژه‌ای که نیاز باشد SIL یا معیار مربوط به Safety Instrumented Function بررسی شود.

داشتن یکی، به معنی داشتن بقیه نیست.

خروجی‌های Flame Detector چیست؟

بسته به مدل می‌توان با خروجی‌هایی مثل:

• Fire Relay
• Fault Relay
• 4–20 mA
• HART
• RS-485
• Modbus
• Digital Communication

مواجه شد.

برای نمونه تجهیزات صنعتی Emerson و Honeywell چندین نوع خروجی آنالوگ، رله و ارتباط دیجیتال ارائه می‌کنند.

انتخاب Interface باید با معماری:

FACP،

F&G Panel،

PLC،

DCS

یا Safety System

هماهنگ باشد.

مهم‌ترین اشتباهات در طراحی Flame Detector

اشتباه اول: انتخاب براساس برد بیشتر

مدلی که عدد 90 متر دارد الزاماً برای Hazard شما بهتر نیست.

سوخت، Reference Fire و زاویه را ببینید.

اشتباه دوم: ندیدن Blind Spot

یک Detector ممکن است از نظر عددی کل Area را پوشش دهد ولی تجهیزات مکانیکی جلوی آن را گرفته باشند.

اشتباه سوم: استفاده از UV در محیط جوشکاری بدون بررسی

Hot Work می‌تواند منبع مزاحم جدی باشد.

اشتباه چهارم: فرض اینکه تمام IR3ها مشابه‌اند

Spectral Band و Algorithm شرکت‌ها متفاوت است.

اشتباه پنجم: انتخاب Hydrocarbon Detector برای Hydrogen فقط براساس اسم IR3

Performance برای H₂ باید اثبات شده باشد.

اشتباه ششم: نادیده گرفتن Lens Contamination

یک Detector عالی با Window کثیف ممکن است برد طراحی‌شده را نداشته باشد.

اشتباه هفتم: نصب پشت شیشه

دیدن شعله با چشم انسان به معنی عبور طول موج موردنیاز Detector از شیشه نیست.

اشتباه هشتم: اعتماد به FOV بدون Coverage Mapping

زاویه اسمی تمام داستان نیست.

اشتباه نهم: تست نکردن Cause & Effect

تست فقط این نیست که LED Detector قرمز شود. باید مشخص شود Alarm واقعاً به سیستم مقصد رسیده و منطق مورد انتظار اجرا می‌شود.

چک‌لیست خرید دتکتور شعله

قبل از سفارش Flame Detector این سؤال‌ها را پاسخ دهید:

اگر فقط یک نکته از این مقاله یاد بگیریم

دتکتور شعله دوربین معمولی نیست که هر آتشی را از هر فاصله‌ای ببیند.

عملکرد آن نتیجه رابطه بین این عوامل است:

سوخت + اندازه حریق + Spectrum + فاصله + زاویه + Field of View + مانع + شرایط جوی + آلودگی اپتیک + الگوریتم Detector

اگر یکی از این موارد در طراحی نادیده گرفته شود، حتی گران‌ترین Flame Detector دنیا هم ممکن است Coverage مورد انتظار را ایجاد نکند.

جمع‌بندی

دتکتور شعله یا Flame Detector یکی از سریع‌ترین روش‌های تشخیص حریق‌های شعله‌دار محسوب می‌شود. این تجهیز به‌جای انتظار برای افزایش دما یا رسیدن دود، انرژی تابشی ایجادشده توسط شعله را در محدوده‌هایی مانند UV و IR تحلیل می‌کند.

دتکتورهای UV، IR، UV/IR و IR3 هرکدام برای شرایط متفاوتی مناسب هستند. انتخاب فناوری باید با توجه به نوع سوخت، اندازه حریق موردنظر، فاصله Detection، Field of View، منابع False Alarm، شرایط محیط و الزامات Hazardous Area انجام شود.

در پروژه‌های حرفه‌ای، تنها انتخاب مدل کافی نیست. جانمایی، زاویه نصب، Shadow Analysis، Coverage Mapping، تنظیم حساسیت، Cause & Effect، تست با Flame Simulator و نگهداری اپتیک همگی بخشی از طراحی صحیح هستند.

اگر پروژه مربوط به نفت، گاز، پتروشیمی، هیدروژن یا سایر صنایع پرریسک باشد، Flame Detection باید به‌عنوان بخشی از یک Fire & Gas Philosophy کامل طراحی شود، نه صرفاً خرید چند آشکارساز و نصب آن‌ها روی سازه.

برای مطالعه و بررسی سایر تجهیزات اعلام و اطفای حریق نیز می‌توانید از ایمن سازه وزین و برای مشاهده تجهیزات حوزه ایمنی از ISV کالا استفاده کنید.

سوالات متداول درباره دتکتور شعله

دتکتور شعله چیست؟

Flame Detector آشکارسازی اپتیکی است که انرژی تابشی ناشی از شعله را در محدوده UV، IR، Visible یا ترکیبی از آن‌ها تشخیص می‌دهد.

بهترین نوع دتکتور شعله کدام است؟

بهترین نوع مطلق وجود ندارد. سوخت، شرایط محیط، منابع مزاحم، فاصله و عملکرد مورد انتظار تعیین می‌کنند UV، UV/IR، IR3 یا فناوری دیگری مناسب‌تر باشد.

دتکتور IR3 چیست؟

IR3 نوعی آشکارساز چندطیفی مادون قرمز است که چند باند IR را تحلیل می‌کند تا امضای شعله را از منابع تابشی غیرحریق جدا کند.

آیا IR3 برای هیدروژن مناسب است؟

برخی محصولات جدید بله، اما همه IR3ها خیر. مدل باید به‌طور مشخص برای Hydrogen Fire Detection طراحی و تأیید شده باشد.

آیا جوشکاری می‌تواند دتکتور شعله را فعال کند؟

بله، مخصوصاً برخی دتکتورهای UV. نوع فناوری و میزان False Alarm Immunity باید بررسی شود.

آیا نور خورشید باعث آلارم می‌شود؟

دتکتورهای حرفه‌ای برای مقاومت در برابر بسیاری از منابع نوری مزاحم طراحی می‌شوند، اما عملکرد دقیق به مدل و فناوری آن بستگی دارد.

آیا دتکتور شعله پشت شیشه کار می‌کند؟

نباید چنین فرضی کرد. شیشه ممکن است طول موج UV یا IR موردنیاز Detector را جذب کند. استفاده پشت شیشه فقط در صورت تأیید سازنده قابل قبول است.

Field of View چیست؟

محدوده زاویه‌ای دید Detector است. حساسیت معمولاً در تمام FOV یکسان نیست و نمودار Coverage سازنده باید بررسی شود.

دتکتور شعله بهتر است یا دتکتور دود؟

هیچ‌کدام مطلقاً بهتر نیستند. Flame Detector برای حریق شعله‌دار سریع بسیار مناسب است، در حالی که Smoke Detector می‌تواند حریق دودزای بدون شعله را زودتر تشخیص دهد.

آیا لنز کثیف روی عملکرد Flame Detector اثر دارد؟

بله. آلودگی اپتیکی می‌تواند انرژی رسیده به سنسور را کاهش داده و Detection Range را کم کند.

دتکتور شعله چگونه تست می‌شود؟

روش حرفه‌ای استفاده از Flame Simulator یا Test Lamp مورد تأیید سازنده و بررسی کامل Signal تا سیستم کنترل است.

EN 54-10 چیست؟

استاندارد اروپایی مربوط به الزامات و آزمون عملکرد Flame Detectorهای نقطه‌ای است.

FM 3260 چیست؟

استاندارد FM برای ارزیابی و Approval آشکارسازهای حریق مبتنی بر انرژی تابشی است.

آیا Flame Detector برای فضای باز مناسب است؟

بسیاری از مدل‌های صنعتی برای فضای باز ساخته شده‌اند، اما Rain، Fog، Dust، Sun، IP Rating، Heated Optics و Certification محصول باید بررسی شود.

آیا برای پالایشگاه باید Coverage Mapping انجام شود؟

در پروژه‌های صنعتی حساس، بررسی سه‌بعدی Field of View، فاصله، موانع و Detection Target بسیار ارزشمند است و از نصب کورکورانه Detector جلوگیری می‌کند. NFPA نیز جانمایی Flame Detector را وابسته به ارزیابی مهندسی عواملی مثل Fuel، Fire Size، FOV، Distance و Response Time می‌داند.
