دتکتور حرارتی آدرسپذیر ZITEX مدل ZX-HD 7000 AD
دتکتور حرارتی آدرسپذیر ZITEX ZX-HD 7000 AD یک آشکارساز حرارتی مجهز به Built-in Isolator و قابلیت تشخیص Threshold و Rate of Rise است. این مدل از کلاسهای A1R، A2S و BS پشتیبانی میکند و با LED با دید 360 درجه، آدرسدهی نرمافزاری یا دستی و خروجی Remote Indicator برای استفاده در سیستمهای اعلام حریق آدرسپذیر طراحی شده است.
تضمین کیفیت
مشاوره رایگان
دتکتور حرارتی آدرسپذیر ZITEX مدل ZX-HD 7000 AD
دتکتور حرارتی آدرس پذیر ZX-HD 7000 AD یک Addressable Heat Detector برای تشخیص افزایش دما و شرایط حرارتی مرتبط با حریق در سیستمهای اعلام حریق آدرسپذیر است. این تجهیز علاوه بر اندازهگیری لحظهای دما، قابلیت تشخیص آستانه دمایی و Rate of Rise را دارد و براساس کاتالوگ در کلاسهای حرارتی A1R، A2S و BS قابل انتخاب است.
وجود ایزولاتور داخلی، آدرسدهی نرمافزاری یا دستی، LED با قابلیت مشاهده 360 درجه، پردازش لحظهای دما، خروجی Remote Indicator و حفاظت در برابر اتصال معکوس پلاریته باعث شده ZX-HD 7000 AD یک دتکتور حرارتی مجهز برای شبکههای آدرسپذیر باشد.
در طراحی یک سیستم اعلام حریق آدرسپذیر انتخاب نوع آشکارساز باید براساس ماهیت خطر، شرایط محیط و طراحی مهندسی پروژه انجام شود. در فضاهایی که دتکتور دود به دلیل شرایط محیطی انتخاب مناسبی نیست یا طراحی سیستم بر تشخیص حرارت استوار است، استفاده از دتکتور حرارتی میتواند گزینه قابل بررسی باشد.
دتکتور حرارتی ZX-HD 7000 AD چیست؟
ZX-HD 7000 AD یک دتکتور حرارتی آدرسپذیر است که تغییرات دمای محیط را پایش میکند. هر تجهیز در شبکه آدرسپذیر با یک آدرس مشخص شناخته میشود. بنابراین کنترل پنل میتواند دتکتور فعالشده را بهصورت مشخص شناسایی کند.
این قابلیت تفاوت مهمی با سیستمهای Conventional ایجاد میکند. در سیستم متعارف، کنترل پنل معمولاً محل هشدار را در سطح Zone نمایش میدهد. اما در سیستم Addressable، تجهیز مشخص و آدرس آن قابل شناسایی است.
در پروژههای بزرگ، این ویژگی فرآیند پیدا کردن محل هشدار، تست سیستم، نگهداری و عیبیابی را سادهتر میکند.
ZX-HD 7000 AD چگونه حریق را تشخیص میدهد؟
این دتکتور برای پایش شرایط حرارتی طراحی شده است. براساس کاتالوگ، دو قابلیت مهم برای فرآیند تشخیص در ZX-HD 7000 AD وجود دارد:
- Real Time Temperature Processing
- Detection of Temperature Threshold and Rate of Rise
در نتیجه دستگاه تنها یک وضعیت ساده روشن یا خاموش را بررسی نمیکند، بلکه دمای محیط را بهصورت لحظهای پردازش میکند.
همچنین دتکتور میتواند شرایط مربوط به رسیدن دما به آستانه مشخص و نرخ افزایش دما را براساس کلاس انتخابشده بررسی کند.
این موضوع باعث میشود ZX-HD 7000 AD برای طراحیهایی که نیاز به آشکارسازی حرارتی دارند انعطاف بیشتری ارائه کند.
مشخصات فنی ZX-HD 7000 AD
| مشخصه فنی | مقدار درجشده در کاتالوگ |
|---|---|
| مدل | ZX-HD 7000 AD |
| نوع محصول | Addressable Heat Detector |
| استاندارد طراحی | EN 54-5 و EN 54-17 |
| ولتاژ کاری | 19 تا 30 V DC |
| جریان حالت عادی | کمتر از 300 µA |
| جریان Alarm | کمتر از 7 mA |
| دمای کاری | 15- تا 80+ درجه سانتیگراد |
| رطوبت کاری | 5% تا 95% RH بدون میعان |
| کلاسهای قابل انتخاب | A1R، A2S و BS |
| وضعیت Alarm کلاس A1R | ≥10°C/min |
| وضعیت Alarm کلاس A2S | ≥60°C |
| وضعیت Alarm کلاس BS | ≥75°C |
| محدوده پوشش | طبق عبارت کاتالوگ: According to EN 5839 |
| درجه حفاظت | IP40 |
| زمان Start-up | کمتر از 10 ثانیه |
| ابعاد | 98 × 53 میلیمتر |
| وزن | 129 گرم |
مشخصات جدول مستقیماً از صفحه اختصاصی دتکتور حرارتی آدرس پذیر ZX-HD 7000 AD در کاتالوگ ZITEX استخراج شدهاند. عبارت استاندارد پوشش نیز دقیقاً مطابق چیزی که در خود کاتالوگ نوشته شده، بدون اصلاح یا تفسیر درج شده است.
سه کلاس حرارتی قابل انتخاب A1R، A2S و BS
یکی از مهمترین قابلیتهای ZX-HD 7000 AD امکان انتخاب سه کلاس حرارتی است:
| کلاس | شرط درجشده در کاتالوگ |
|---|---|
| A1R | ≥10°C/min |
| A2S | ≥60°C |
| BS | ≥75°C |
این قابلیت به طراح و تیم راهاندازی اجازه میدهد کلاس عملکرد دتکتور براساس نیاز طراحی سیستم انتخاب شود.
انتخاب کلاس مناسب باید براساس شرایط محیط، ماهیت فضا، الزامات طراحی و دستورالعمل پروژه انجام شود. بنابراین انتخاب بالاترین یا حساسترین حالت بدون بررسی فنی، روش مناسبی برای طراحی سیستم نیست.
تشخیص Rate of Rise در ZX-HD 7000 AD
یکی از ویژگیهای مهم این دتکتور، قابلیت بررسی نرخ افزایش دما است.
در برخی سناریوهای حریق، دما ممکن است در مدت کوتاهی افزایش پیدا کند. ZX-HD 7000 AD براساس کلاس انتخابشده میتواند افزایش دما را در فرآیند تشخیص خود در نظر بگیرد.
کاتالوگ برای کلاس A1R مقدار ≥10°C/min را در بخش Alarm Condition درج کرده است.
وجود قابلیت Rate of Rise در کنار تشخیص آستانه دمایی باعث میشود این مدل نسبت به یک آشکارساز حرارتی صرفاً ثابت، گزینه منعطفتری برای طراحی باشد.
پردازش لحظهای دما
Real Time Temperature Processing یکی دیگر از قابلیتهای ZX-HD 7000 AD است.
این ویژگی نشان میدهد دستگاه وضعیت دمای محیط را بهصورت مستمر پردازش میکند. سپس براساس کلاس حرارتی انتخابشده و منطق سیستم، شرایط Alarm بررسی میشود.
در سیستمهای آدرسپذیر، این سطح از پردازش بخشی از ساختار هوشمندتر تجهیزات میدانی محسوب میشود.
ایزولاتور داخلی ZX-HD 7000 AD
دتکتور حرارتی آدرس پذیر ZX-HD 7000 AD دارای Built-in Isolator است.
ایزولاتور داخلی در سیستمهای آدرسپذیر اهمیت زیادی دارد. تجهیزات مختلف روی Loop با یکدیگر ارتباط دارند و وقوع خطا در بخشی از مسیر میتواند بر عملکرد شبکه اثر بگذارد.
وجود ایزولاتور داخلی برای مدیریت بهتر خطا در ساختار Loop طراحی شده است و یکی از نقاط قابل توجه این مدل محسوب میشود.
در پروژههایی با تعداد زیاد دتکتور، ماژول و تجهیزات آدرسپذیر، طراحی صحیح لوپ و نحوه مدیریت خطا اهمیت بیشتری پیدا میکند.
آدرسدهی نرمافزاری و دستی
ZX-HD 7000 AD دو روش آدرسدهی را پشتیبانی میکند:
- Soft Addressing از طریق کنترل پنل
- Manual Addressing از طریق Programmer
این قابلیت به تیم نصب و راهاندازی اجازه میدهد براساس روش Commissioning پروژه، شیوه مناسب تعریف آدرس را انتخاب کند.
برای پروژههای بزرگ، مدیریت صحیح آدرس تجهیزات نقش مهمی در نگهداری آینده سیستم دارد. هر آدرس باید با محل نصب واقعی تجهیز در نقشهها و Programming سیستم تطبیق داشته باشد.
LED با قابلیت مشاهده 360 درجه
ZX-HD 7000 AD دارای Indicator LEDs with 360° Visibility است.
این طراحی باعث میشود وضعیت LED دتکتور از زوایای مختلف قابل مشاهده باشد. بنابراین هنگام تست و سرویس، تکنسین نیاز ندارد دقیقاً در یک جهت خاص نسبت به دتکتور قرار بگیرد.
این ویژگی ساده به نظر میرسد، اما در پروژههایی که تعداد زیادی دتکتور روی سقف نصب شده است، میتواند فرآیند بازرسی را راحتتر کند.
حفاظت در برابر اتصال معکوس پلاریته
Reverse Polarity Protection نیز در فهرست قابلیتهای رسمی ZX-HD 7000 AD قرار دارد.
این قابلیت برای افزایش حفاظت مدار در مقابل اشتباه احتمالی در اتصال پلاریته در نظر گرفته شده است.
با این حال، وجود این ویژگی به معنی بیاهمیت شدن دستورالعمل سیمکشی نیست. تمام اتصالات باید طبق نقشه، پلاریته و دستورالعمل سازنده انجام شوند.
فضای کافی برای سیمکشی
کاتالوگ ZX-HD 7000 AD ویژگی Sufficient Spacing for Proper Wiring را نیز ذکر کرده است.
فضای مناسب سیمکشی باعث میشود کابلها در زمان نصب و سرویس راحتتر مدیریت شوند.
در یک شبکه حرفهای اعلام حریق آدرسپذیر کیفیت کابلکشی، ترمینیشن و اجرای Loop نقش مستقیمی در قابلیت اطمینان سیستم دارد.
ترمینالهای Double Screw
این مدل به Double Screw Type Terminals مجهز شده است.
ترمینال مناسب میتواند نصب کابلها و ایجاد اتصال پایدار را سادهتر کند. این مسئله در سیستمهایی که تجهیزات زیادی در شبکه قرار دارند اهمیت بیشتری پیدا میکند.
کاتالوگ این قابلیت را در کنار فضای کافی برای سیمکشی بهعنوان یکی از ویژگیهای طراحی محصول معرفی کرده است.
خروجی Remote Indicator
ZX-HD 7000 AD دارای Remote Indicator Output است.
این خروجی زمانی کاربرد دارد که مشاهده مستقیم LED دتکتور دشوار باشد. در چنین شرایطی میتوان براساس طراحی پروژه یک Remote Indicator را در محل قابل مشاهده نصب کرد.
برای مثال، اگر دتکتور در فضای خاصی نصب شود که مشاهده آن از محل تردد معمول امکانپذیر نباشد، نشانگر ریموت میتواند وضعیت تجهیز را در نقطه مناسبتری نمایش دهد.
جدول قابلیتهای ZX-HD 7000 AD
| قابلیت | وضعیت |
|---|---|
| سیستم آدرسپذیر | دارد |
| تشخیص حرارتی | دارد |
| پردازش لحظهای دما | دارد |
| تشخیص Threshold | دارد |
| تشخیص Rate of Rise | دارد |
| Built-in Isolator | دارد |
| کلاس A1R | قابل انتخاب |
| کلاس A2S | قابل انتخاب |
| کلاس BS | قابل انتخاب |
| Soft Addressing | دارد |
| Manual Addressing | دارد |
| LED با دید 360 درجه | دارد |
| Reverse Polarity Protection | دارد |
| Remote Indicator Output | دارد |
| Double Screw Terminals | دارد |
تفاوت ZX-HD 7000 AD با ZX-SD 8000 AD
یکی از پرسشهای مهم هنگام انتخاب دتکتور این است که مدل حرارتی چه تفاوتی با مدل دودی دارد.
| ویژگی | ZX-HD 7000 AD | ZX-SD 8000 AD |
|---|---|---|
| نوع آشکارساز | Heat Detector | Smoke Detector |
| پارامتر اصلی تشخیص | دما | دود |
| فناوری اصلی | تشخیص حرارت و Rate of Rise | تشخیص دود فوتوالکتریک |
| Built-in Isolator | دارد | دارد |
| سیستم | Addressable | Addressable |
| کاربرد | فضاهای نیازمند تشخیص حرارت | فضاهای مناسب تشخیص دود |
هر دو محصول متعلق به سری آدرسپذیر هستند، اما مکانیزم آشکارسازی آنها متفاوت است. ZX-HD 7000 AD برای تشخیص حرارت طراحی شده، در حالی که ZX-SD 8000 AD دود را با روش فوتوالکتریک شناسایی میکند.
تفاوت ZX-HD 7000 AD با ZX-HSD 6000 AD
در همان خانواده محصولات، مدل ZX-HSD 6000 AD نیز در کاتالوگ معرفی شده است.
| مدل | نوع تشخیص |
|---|---|
| ZX-HD 7000 AD | Heat |
| ZX-SD 8000 AD | Smoke |
| ZX-HSD 6000 AD | Heat & Smoke |
بنابراین اگر طراحی پروژه تنها بر تشخیص حرارت استوار باشد، ZX-HD 7000 AD محصول تخصصی این بخش است. اگر تشخیص دود مدنظر باشد، مدل ZX-SD 8000 AD در این سری معرفی شده و برای تشخیص ترکیبی دود و حرارت نیز ZX-HSD 6000 AD وجود دارد.
برای بررسی مدلهای مختلف دتکتور و تجهیزات اعلام حریق بهتر است نوع آشکارساز با شرایط واقعی محل نصب و سناریوی حریق پروژه تطبیق داده شود.
دتکتور حرارتی برای چه فضاهایی انتخاب میشود؟
انتخاب دتکتور حرارتی باید براساس طراحی سیستم انجام شود. بهصورت کلی، طراح ممکن است در محیطی که تشخیص حرارت نسبت به تشخیص دود مناسبتر است از Heat Detector استفاده کند.
با این حال، نمیتوان صرفاً براساس نام کاربری فضا تصمیم گرفت. عواملی مانند:
- نوع خطر حریق
- دمای عادی محیط
- تغییرات طبیعی دما
- شرایط تهویه
- وجود بخار یا ذرات معلق
- ارتفاع نصب
- الزامات استاندارد پروژه
باید بررسی شوند.
در نتیجه ZX-HD 7000 AD باید بهعنوان بخشی از یک طراحی مهندسی انتخاب شود، نه بهعنوان جایگزین عمومی برای تمام دتکتورهای دود.
استانداردهای ZX-HD 7000 AD
طبق جدول مشخصات فنی کاتالوگ، Design Standard محصول شامل:
EN 54-5
EN 54-17
است.
EN 54-5 در کاتالوگ به بخش دتکتور حرارتی ارتباط داده شده است و EN 54-17 نیز همراه با ویژگی Built-in Isolator محصول درج شده است.
در زمان طراحی و تأیید پروژه باید مستندات فنی، گواهیها و الزامات مرجع پروژه نیز جداگانه بررسی شوند.
درجه حفاظت IP40
درجه حفاظت ZX-HD 7000 AD برابر IP40 اعلام شده است.
بنابراین شرایط محل نصب باید با این سطح حفاظت تطبیق داشته باشد. استفاده از تجهیز در محیطهایی که به درجه حفاظت بالاتری نیاز دارند باید تنها پس از بررسی طراحی و شرایط محیطی انجام شود.
محدوده دمای کاری
دمای کاری اعلامشده برای این مدل از 15- تا 80+ درجه سانتیگراد است.
رطوبت کاری نیز 5 تا 95 درصد RH در حالت Non-condensing اعلام شده است.
این دو پارامتر باید هنگام انتخاب محل نصب مورد بررسی قرار گیرند، بهخصوص در پروژههای صنعتی که شرایط محیطی ممکن است نسبت به ساختمانهای معمولی متغیرتر باشد.
مصرف جریان پایین
Quiescent Current محصول کمتر از 300 میکروآمپر و Alarm Current کمتر از 7 میلیآمپر اعلام شده است.
در طراحی Loop، جریان مصرفی تمام تجهیزات باید در محاسبات ظرفیت سیستم در نظر گرفته شود. بنابراین مشخصات مصرف جریان هر تجهیز برای طراح اهمیت دارد.
زمان راهاندازی کمتر از 10 ثانیه
Start-up Time محصول طبق کاتالوگ کمتر از 10 ثانیه است.
این مشخصه نشان میدهد دتکتور پس از دریافت تغذیه در مدت کوتاهی وارد وضعیت عملیاتی میشود.
ابعاد و وزن ZX-HD 7000 AD
این محصول دارای ابعاد زیر است:
- قطر: 98 میلیمتر
- ارتفاع: 53 میلیمتر
- وزن: 129 گرم
ابعاد جمعوجور باعث میشود دستگاه ظاهر مناسبی برای نصب سقفی داشته باشد و در عین حال فضای لازم برای اجزای داخلی و ترمینالها را فراهم کند.

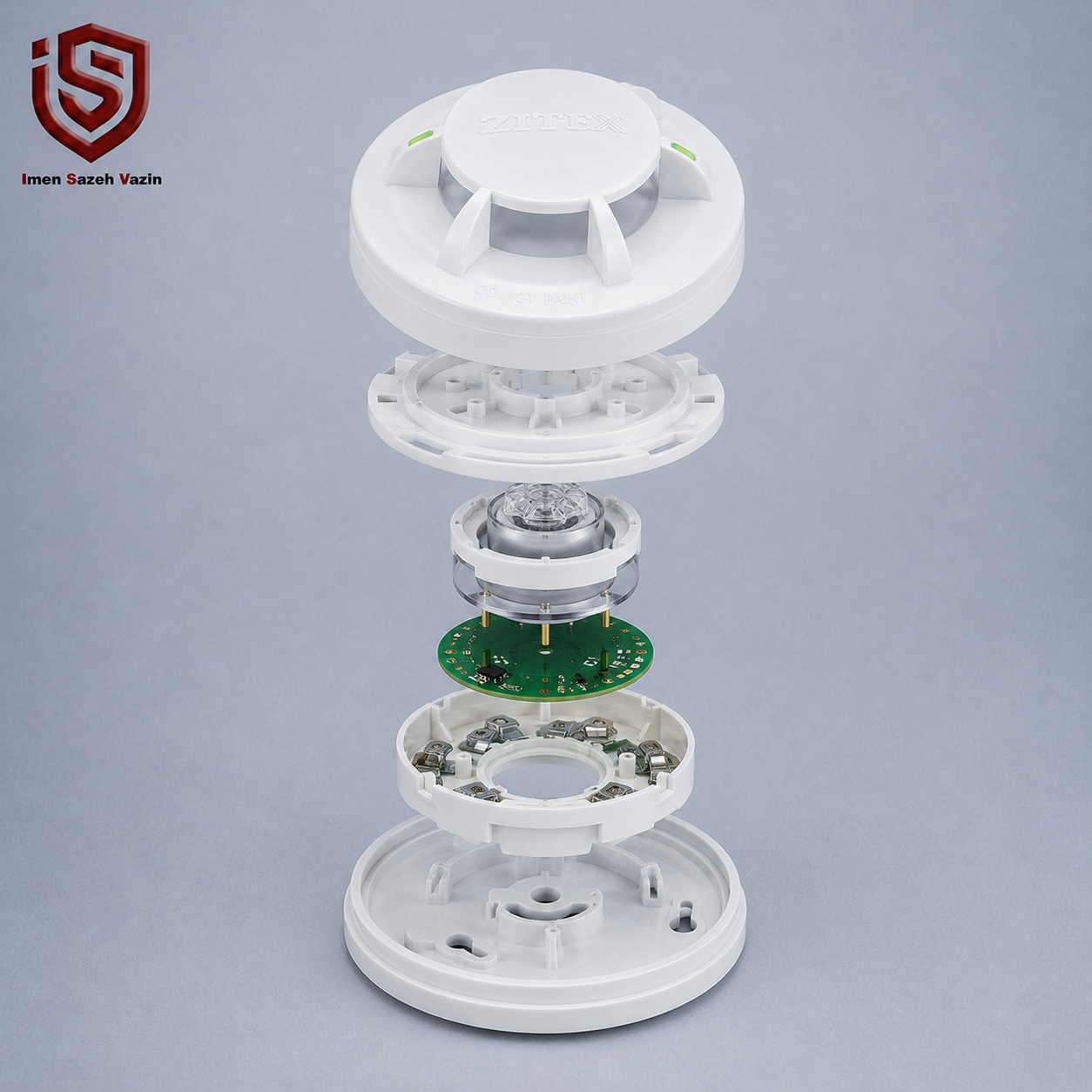

تصویر انفجاری ZX-HD 7000 AD چه چیزی نشان میدهد؟
در سمت راست صفحه محصول، کاتالوگ یک Exploded View از ZX-HD 7000 AD ارائه کرده است.
این تصویر ساختار لایهای محصول را نمایش میدهد و شامل بخشهایی مانند:
- کاور بالایی
- لایه داخلی
- برد الکترونیکی
- بدنه میانی
- اجزای ترمینال
- پایه نصب
است.
نمای انفجاری برای شناخت بهتر ساختار فیزیکی محصول مفید است و نشان میدهد بدنه، برد و مجموعه اتصال در یک طراحی ماژولار در کنار یکدیگر قرار گرفتهاند.
4 ویژگی اصلی ZX-HD 7000 AD
| ویژگی | توضیح کوتاه |
|---|---|
| سه کلاس حرارتی | امکان انتخاب A1R، A2S یا BS براساس طراحی |
| Built-in Isolator | ایزولاتور داخلی برای ساختار Loop آدرسپذیر |
| پردازش لحظهای دما | پایش دما و تشخیص Threshold و Rate of Rise |
| LED با دید 360 درجه | مشاهده وضعیت دتکتور از زوایای مختلف |
مزایای دتکتور حرارتی ZX-HD 7000 AD
مهمترین مزیت ZX-HD 7000 AD ترکیب تشخیص حرارت با امکانات یک تجهیز آدرسپذیر است.
این دتکتور علاوه بر تشخیص حرارت، قابلیتهایی مانند ایزولاتور داخلی، آدرسدهی نرمافزاری و دستی، کلاسهای حرارتی قابل انتخاب و Remote Indicator Output را در اختیار سیستم قرار میدهد.
همچنین مصرف جریان پایین، ابعاد جمعوجور و LED با دید 360 درجه میتوانند نصب و بهرهبرداری محصول را سادهتر کنند.
نکات مهم هنگام انتخاب ZX-HD 7000 AD
قبل از انتخاب این دتکتور بهتر است موارد زیر بررسی شوند:
- سازگاری با کنترل پنل آدرسپذیر
- کلاس حرارتی موردنیاز پروژه
- دمای معمول محیط
- نوع حریق مورد انتظار
- طراحی و ظرفیت Loop
- نیاز به Remote Indicator
- شرایط رطوبت و درجه حفاظت
- الزامات استاندارد و تأییدیههای پروژه
انتخاب دتکتور باید بخشی از طراحی کامل سیستم اعلام حریق باشد.
سوالات متداول درباره ZX-HD 7000 AD
ZX-HD 7000 AD چه نوع دتکتوری است؟
یک Addressable Heat Detector یا دتکتور حرارتی آدرسپذیر است.
آیا این دتکتور Rate of Rise دارد؟
طبق کاتالوگ، قابلیت Detection of Temperature Threshold and Rate of Rise برای این مدل ذکر شده است.
چه کلاسهایی قابل انتخاب هستند؟
A1R، A2S و BS.
آیا ZX-HD 7000 AD ایزولاتور داخلی دارد؟
بله. Built-in Isolator یکی از ویژگیهای اصلی محصول است.
ولتاژ کاری دستگاه چقدر است؟
19 تا 30 ولت DC.
درجه حفاظت چیست؟
IP40.
دمای کاری دستگاه چقدر است؟
از 15- تا 80+ درجه سانتیگراد.
آیا Remote Indicator دارد؟
خروجی Remote Indicator برای محصول در کاتالوگ ذکر می شود.
ابعاد و وزن آن چقدر است؟
ابعاد 98 × 53 میلیمتر و وزن 129 گرم است.
جمعبندی
دتکتور حرارتی آدرس پذیر ZX-HD 7000 AD یک آشکارساز حرارتی برای شبکههای اعلام حریق آدرسپذیر است که قابلیت پردازش لحظهای دما، تشخیص آستانه دمایی و Rate of Rise را فراهم میکند.
کلاسهای A1R، A2S و BS، ایزولاتور داخلی، آدرسدهی نرمافزاری و دستی، LED با دید 360 درجه، Reverse Polarity Protection، Double Screw Terminals و Remote Indicator Output از مهمترین ویژگیهای این مدل هستند.
طبق کاتالوگ، ZX-HD 7000 AD با استانداردهای EN 54-5 و EN 54-17 معرفی شده و ولتاژ کاری آن 19 تا 30 ولت DC است. جریان آمادهبهکار کمتر از 300µA، درجه حفاظت IP40، زمان Start-up کمتر از 10 ثانیه و وزن 129 گرم نیز برای آن درج می شود.
