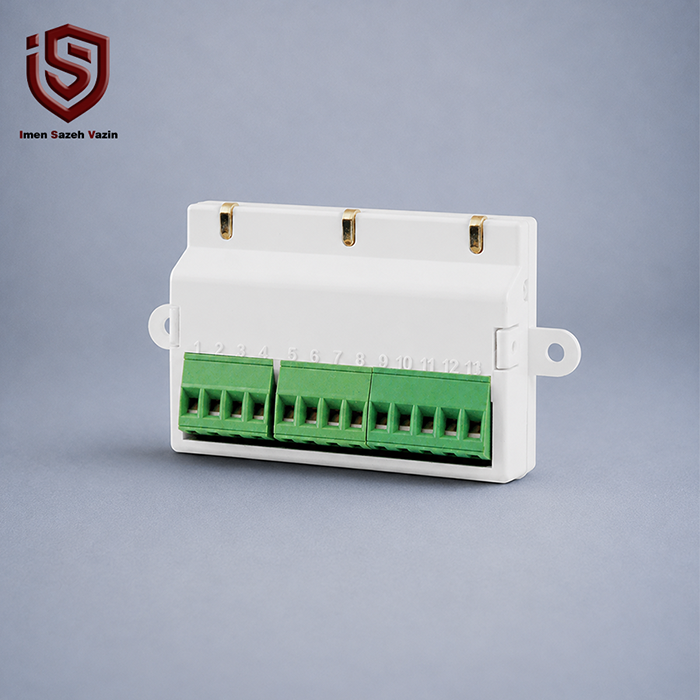

ماژول ورودی خروجی EM312SR اینیم

ماژول ورودی خروجی EM312SR یکی از ماژول‌های آدرس‌پذیر سری Enea شرکت INIM است که ارتباط میان سیستم اعلام حریق و تجهیزات خارجی را مدیریت می‌کند. این ماژول یک ورودی نظارت‌شده، یک خروجی نظارت‌شده، یک ورودی ولتاژ خارجی نظارت‌شده و یک خروجی رله بدون ولتاژ در اختیار طراح سیستم قرار می‌دهد.

INIM همچنین یک ایزولاتور اتصال کوتاه، سه LED چندرنگ و قابلیت آدرس‌دهی خودکار را در EM312SR قرار داده است. این امکانات، ماژول را به گزینه‌ای حرفه‌ای برای پروژه‌هایی تبدیل می‌کنند که به کنترل دقیق تجهیزات جانبی و حفظ پایداری لوپ نیاز دارند.

ماژول EM312SR چه کاربردی دارد؟

در یک سیستم اعلام حریق آدرس‌پذیر، کنترل پنل فقط دتکتورها و شستی‌ها را مدیریت نمی‌کند. در بسیاری از پروژه‌ها سیستم باید با تجهیزاتی مانند مگنت درب، آژیر، فلاشر یا سایر تجهیزات کنترلی نیز ارتباط داشته باشد.

ماژول ورودی خروجی EM312SR این ارتباط را برقرار می‌کند. ماژول می‌تواند وضعیت یک تجهیز خارجی را دریافت کند و در صورت وقوع یک رویداد مشخص، فرمان لازم را به تجهیزات متصل ارسال کند.

برای مثال، طراح سیستم می‌تواند از EM312SR برای اجرای سناریویی استفاده کند که هنگام اعلام حریق، یک تجهیز خارجی را فعال یا غیرفعال کند.

این قابلیت باعث می‌شود سیستم اعلام حریق فقط نقش هشداردهنده نداشته باشد و بتواند بخشی از سناریوی کنترلی و ایمنی ساختمان را نیز اجرا کند.

ورودی نظارت‌شده در ماژول ورودی خروجی EM312SR

EM312SR یک ورودی نظارت‌شده یا Supervised Input دارد.

این ورودی امکان دریافت وضعیت تجهیزات خارجی را فراهم می‌کند و در عین حال شرایط مدار را نیز کنترل می‌کند. INIM برای بالانس ورودی مقاومت 22 کیلو اهم و برای وضعیت Alarm مقاومت 2.2 کیلو اهم اعلام کرده است.

کنترل وضعیت مدار اهمیت زیادی دارد، زیرا سیستم می‌تواند تغییرات ورودی را بهتر تشخیص دهد و اطلاعات دقیق‌تری در اختیار کنترل پنل قرار دهد.

خروجی نظارت‌شده EM312SR

در کنار ورودی، EM312SR یک خروجی نظارت‌شده نیز ارائه می‌دهد.

این خروجی برای کنترل تجهیزات هشدار دیداری و شنیداری کاربرد دارد. طراح می‌تواند بر اساس طراحی پروژه، تجهیزات سازگار را به این قسمت متصل کند.

INIM حداکثر ظرفیت خروجی نظارت‌شده را 1 آمپر در 30 ولت اعلام می‌کند. مقاومت انتهای خط این خروجی نیز 22 کیلو اهم است.

این قابلیت، EM312SR را برای پروژه‌هایی مناسب می‌کند که علاوه بر دریافت وضعیت تجهیزات، به یک فرمان خروجی قابل کنترل نیز نیاز دارند.

خروجی رله بدون ولتاژ در EM312SR

یکی از کاربردی‌ترین امکانات ماژول EM312SR اینیم، خروجی رله Volt-Free است.

این رله به سیستم اجازه می‌دهد تجهیزات جانبی را بدون انتقال مستقیم ولتاژ لوپ کنترل کند. INIM به‌طور مشخص استفاده از این خروجی برای تجهیزاتی مانند الکترومگنت‌ها را ذکر می‌کند.

طراح سیستم می‌تواند بر اساس نیاز پروژه از این خروجی برای اجرای فرمان‌های کنترلی استفاده کند.

ظرفیت کنتاکت رله در EM312SR حداکثر 1A / 30V است.

ایزولاتور اتصال کوتاه داخلی

INIM یک Short-Circuit Isolator داخل EM312SR قرار داده است.

این قابلیت نقش مهمی در افزایش قابلیت اطمینان سیستم دارد. اگر بخشی از لوپ دچار اتصال کوتاه شود، ایزولاتور به محدود کردن اثر خطا کمک می‌کند و از گسترش مشکل به سایر بخش‌های سالم لوپ جلوگیری می‌کند.

وجود ایزولاتور داخلی به‌خصوص در پروژه‌های بزرگ و حساس اهمیت بیشتری دارد؛ زیرا طراح سیستم باید احتمال وقوع خطای سیم‌کشی یا اتصال کوتاه را نیز در نظر بگیرد.

آدرس‌دهی خودکار EM312SR

یکی دیگر از قابلیت‌های مهم ماژول ورودی خروجی EM312SR، آدرس‌دهی خودکار از طریق شماره سریال است.

INIM هر ماژول را با شماره سریال مشخص شناسایی می‌کند. این ویژگی روند شناسایی تجهیزات روی لوپ را ساده‌تر می‌کند و احتمال خطا هنگام پیکربندی سیستم را کاهش می‌دهد.

این قابلیت برای نصاب و تکنسین اهمیت زیادی دارد، زیرا زمان راه‌اندازی و مدیریت تجهیزات را کاهش می‌دهد.

سه LED چندرنگ برای نمایش وضعیت

EM312SR دارای سه نشانگر LED چندرنگ است.

این LEDها وضعیت کانال‌ها و عملکرد ماژول را نمایش می‌دهند. تکنسین می‌تواند هنگام نصب، تست و عیب‌یابی سیستم از این نشانگرها برای بررسی سریع وضعیت تجهیز استفاده کند.

نمایش مستقیم وضعیت روی خود ماژول، کار تعمیر و نگهداری سیستم را ساده‌تر می‌کند.

سازگاری EM312SR با پنل‌های Previdia

EM312SR بخشی از خانواده ماژول‌های آدرس‌پذیر Enea است و INIM آن را برای اتصال به لوپ سیستم‌های اعلام حریق آدرس‌پذیر ارائه می‌کند.

طبق اطلاعات رسمی INIM، این خانواده با پنل‌های زیر سازگاری دارد:

• Previdia Compact
• Previdia Max
• Previdia UltraVox

این سازگاری به طراح اجازه می‌دهد EM312SR را در یک سیستم یکپارچه INIM همراه با دتکتورها، شستی‌ها، آژیرها و سایر تجهیزات آدرس‌پذیر Enea استفاده کند.

مشخصات فنی ماژول EM312SR

مشخصات فوق مطابق جدول فنی رسمی INIM برای مدل EM312SR هستند.

تفاوت EM312SR و EM312NAC

EM312SR و EM312NAC شباهت زیادی دارند. هر دو مدل ورودی نظارت‌شده، خروجی نظارت‌شده، خروجی رله، ورودی ولتاژ خارجی، ایزولاتور اتصال کوتاه و سیستم آدرس‌دهی خودکار ارائه می‌دهند.

تفاوت اصلی در کاربرد آنها قرار دارد.

INIM مدل EM312NAC را برای کنترل تجهیزات خارجی که در فاصله بیش از یک متر قرار دارند معرفی می‌کند. بنابراین هنگام انتخاب بین این دو مدل، طراح باید فاصله تجهیزات و ساختار سیم‌کشی پروژه را بررسی کند.

تفاوت EM312SR و EM110

EM110 تنها روی دریافت اطلاعات از یک ورودی نظارت‌شده تمرکز دارد.

اما EM312SR علاوه بر ورودی نظارت‌شده، خروجی نظارت‌شده و رله بدون ولتاژ نیز ارائه می‌کند. به همین دلیل EM312SR برای پروژه‌هایی که به عملکرد ورودی و خروجی همزمان نیاز دارند، انتخاب کامل‌تری محسوب می‌شود.

کاربردهای ماژول ورودی خروجی EM312SR

طراحان سیستم می‌توانند از EM312SR در سناریوهای مختلف استفاده کنند، از جمله کنترل تجهیزات جانبی، دریافت وضعیت تجهیزات خارجی، راه‌اندازی تجهیزات هشدار و اجرای فرمان‌های کنترلی.

این ماژول برای پروژه‌هایی مانند ساختمان‌های اداری، مجتمع‌های تجاری، هتل‌ها، بیمارستان‌ها، کارخانه‌ها، مراکز صنعتی، مراکز داده و ساختمان‌هایی که از سیستم اعلام حریق آدرس‌پذیر INIM استفاده می‌کنند، کاربرد دارد.

نوع اتصال و سناریوی عملکرد باید همیشه براساس طراحی سیستم و نیاز واقعی پروژه تعیین شود.

چرا ماژول EM312SR اینیم را انتخاب کنیم؟

EM312SR چند عملکرد مهم را در یک ماژول جمع می‌کند.

وجود ورودی و خروجی نظارت‌شده به طراح امکان می‌دهد تجهیزات خارجی را بهتر کنترل کند. خروجی رله بدون ولتاژ نیز انعطاف بیشتری برای اجرای فرمان‌های کنترلی ایجاد می‌کند.

از طرف دیگر، ایزولاتور داخلی از پایداری لوپ حمایت می‌کند و آدرس‌دهی خودکار روند راه‌اندازی سیستم را ساده‌تر می‌سازد.

همین ترکیب، ماژول ورودی خروجی EM312SR را به گزینه‌ای مناسب برای پروژه‌های حرفه‌ای سیستم اعلام حریق آدرس‌پذیر تبدیل می‌کند.

طراحی و اجرای سیستم اعلام حریق با تجهیزات INIM

انتخاب ماژول مناسب فقط به مدل تجهیز بستگی ندارد. طراح باید تعداد تجهیزات روی لوپ، نوع فرمان‌های ورودی و خروجی، ظرفیت سیستم، ساختار سیم‌کشی و سناریوی عملکرد ساختمان را نیز بررسی کند.

برای طراحی اصولی سیستم می‌توانید از خدمات تخصصی ایمن سازه وزین در زمینه طراحی و اجرای سیستم‌های اعلام و اطفای حریق استفاده کنید.

انتخاب صحیح ماژول‌ها در مرحله طراحی، عملکرد بهتر سیستم را در زمان بهره‌برداری و شرایط اضطراری تضمین می‌کند.

خرید و استعلام قیمت ماژول EM312SR اینیم

اگر قصد خرید ماژول ورودی خروجی EM312SR را دارید، قبل از سفارش باید مدل کنترل پنل، نوع لوپ، تجهیزات متصل و سناریوی کنترلی پروژه را بررسی کنید.

قیمت تجهیزات تخصصی اعلام حریق می‌تواند براساس شرایط تأمین و پروژه تغییر کند. بنابراین بهتر است قبل از خرید، مشخصات فنی و نیاز واقعی سیستم را با کارشناس بررسی کنید.

برای استعلام قیمت EM312SR، دریافت مشاوره فنی، انتخاب تجهیزات مناسب INIM و طراحی یا اجرای سیستم اعلام حریق آدرس‌پذیر، با کارشناسان ایمن سازه وزین تماس بگیرید.

کارشناسان ایمن سازه وزین می‌توانند براساس مشخصات پروژه، نوع کنترل پنل و تجهیزات موردنیاز، گزینه مناسب را به شما پیشنهاد دهند.

برای مشاهده سایر تجهیزات مرتبط با سیستم‌های اعلام حریق نیز می‌توانید از فروشگاه تجهیزات ایمنی و اعلام حریق بازدید کنید.

سوالات متداول درباره EM312SR

ماژول EM312SR چیست؟

EM312SR یک ماژول ورودی و خروجی آدرس‌پذیر از سری Enea شرکت INIM است که ارتباط کنترل پنل با تجهیزات خارجی را مدیریت می‌کند.

EM312SR چند ورودی و خروجی دارد؟

این مدل یک ورودی نظارت‌شده، یک خروجی نظارت‌شده، یک ورودی ولتاژ خارجی نظارت‌شده و یک خروجی رله بدون ولتاژ دارد.

آیا EM312SR ایزولاتور داخلی دارد؟

بله. INIM یک ایزولاتور اتصال کوتاه داخلی در این ماژول قرار داده است.

آیا EM312SR به‌صورت خودکار آدرس می‌گیرد؟

بله. سیستم دستگاه را براساس شماره سریال منحصربه‌فرد آن شناسایی می‌کند و فرآیند آدرس‌دهی را ساده‌تر می‌سازد.

EM312SR با چه پنل‌هایی سازگار است؟

خانواده این ماژول با Previdia Compact، Previdia Max و Previdia UltraVox سازگار است.

تفاوت EM312SR و EM110 چیست؟

EM110 فقط ورودی نظارت‌شده ارائه می‌دهد، اما EM312SR علاوه بر ورودی، خروجی نظارت‌شده و خروجی رله نیز دارد.
