سیستم فوم دوزینگ؛ قلب یک سیستم اطفای حریق مطمئن

وقتی آتش در یک مخزن نفتی یا واحد پتروشیمی شعله می‌کشد، هر ثانیه اهمیت دارد. در چنین لحظه‌ای، سیستم اطفای حریق باید بدون تأخیر، بدون خطای انسانی، و بدون وابستگی به برق یا فرمان خارجی عمل کند. سیستم فوم دوزینگ دقیقاً برای همین لحظه طراحی شده است.

این سیستم با مکانیزم هیدرومکانیکی خود، فوم را به‌صورت خودکار و با نسبت دقیق به جریان آب تزریق می‌کند؛ نه بیشتر، نه کمتر. نتیجه: یک محلول فوم یکنواخت و موثر که در کمترین زمان آتش را مهار می‌کند.

شرکت ایمن سازه وزین این سیستم را برای سخت‌ترین شرایط صنعتی ایران تامین، طراحی و اجرا می‌کند.

فوم دوزینگ چیست و چطور کار می‌کند؟

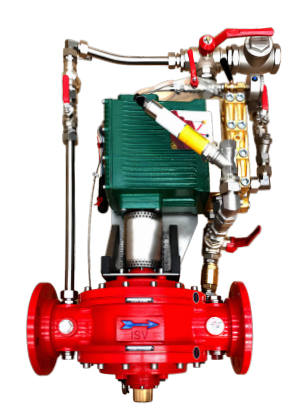

سیستم فوم دوزینگ (Foam Dosing System) ابزاری است که در لحظه حریق، کنسانتره فوم را با نسبت دقیق ۳٪ یا ۶٪ به جریان آب آتش‌نشانی تزریق می‌کند؛ بدون نیاز به برق، بدون تأخیر، بدون خطا. وقتی آتش می‌گیرد، نه وقتی برای چک کردن تابلو برق دارید، نه برای تنظیم دستی شیرها. در آن لحظه، تنها چیزی که اهمیت دارد این است که سیستم دقیقاً همان کاری را بکند که باید. ایمن سازه وزین این سیستم را برای شرایطی طراحی کرده که اشتباه در آن‌ها گزینه نیست.

چرا سیستم هیدرومکانیکی؟

در صنایع نفت، گاز و پتروشیمی، آتش‌سوزی اغلب همزمان با قطع برق یا آسیب به زیرساخت‌ها رخ می‌دهد. در این شرایط، سیستم‌هایی که به برق یا کنترل‌های الکترونیکی وابسته هستند، ممکن است دقیقاً در لحظه‌ای که باید عمل کنند، از کار بیفتند.

سیستم هیدرومکانیکی این وابستگی را حذف می‌کند:

اجزای اصلی پکیج فوم دوزینگ

یک پکیج فوم دوزینگ استاندارد شامل این اجزاست:

1. مخزن ذخیره فوم (Foam Storage Tank): مخزن نگهداری کنسانتره فوم، ساخته‌شده از جنس‌های مقاوم در برابر خوردگی. ظرفیت استاندارد در پروژه‌های صنعتی از ۵۰۰ لیتر تا بیش از ۱۳۰۰ لیتر است.
2. پمپ هیدرولیک فوم (Hydraulic Foam Pump): قلب سیستم. این پمپ توسط نیروی هیدرولیکی آب کار می‌کند و کنسانتره فوم را با نسبت دقیق تزریق می‌کند.
3. فیلتر Y-Type (Y-Type Strainer): از ورود آلودگی‌ها و ذرات معلق به پمپ جلوگیری می‌کند و عمر سیستم را افزایش می‌دهد.
4. شیرآلات و لوله‌کشی: شامل شیرهای کنترلی، پرشر اندیکاتورها و پرشر سوئیچ‌ها برای پایش مستمر فشار.
5. دلوژ اسکید (Deluge Skid): مجموعه یکپارچه‌ای برای کنترل جریان آب و فوم به‌صورت هماهنگ.
6. فوم پورر و فوم میکر (Foam Pourer & Foam Maker): تجهیزات انتهایی که محلول فوم را به سطح آتش هدایت می‌کنند.
7. جعبه اتصالات (Junction Box): با درجه حفاظت مناسب برای مناطق خطر (Zone II) که امکان اتصال به سیستم‌های F&G را فراهم می‌کند.

مشخصات فنی و مدل‌ها

جدول مدل‌ها و دبی سیستم فوم دوزینگ

جنس‌های قابل ارائه

• Anodized Hard 356 Alloy AL : سبک، مقاوم در برابر خوردگی، مناسب محیط‌های مرطوب
• Bronze : استاندارد صنعتی با دوام بالا
• AL Nikel Bronze : مقاومت بالا در برابر آب شور و محیط‌های خورنده
• AL Bronze : ترکیب مقاومت و وزن مناسب برای پروژه‌های سنگین

شرایط محیطی قابل تحمل سیستم فوم دوزینگ

• دمای محیط: 3.5- تا $53°C$
• رطوبت نسبی: $20\%$ تا $92\%$
• منبع آب: آب شیرین (Fresh Water)
• فشار نرمال آب: $10$ تا $12$ بار
• فشار حداکثر آب: $15$ بار

کاربردهای صنعتی

وقتی مایعات قابل‌اشتعال در مقیاس صنعتی ذخیره، پردازش یا منتقل می‌شوند، آب به‌تنهایی دیگر کافی نیست. در این شرایط، سیستم فوم دوزینگ وارد می‌شود — تجهیزی که فوم آتش‌نشانی را دقیقاً در همان لحظه‌ای که نیاز است، با نسبت صحیح به جریان آب تزریق می‌کند.

1. نفت و گاز، این سیستم در ایستگاه‌های پمپاژ، خطوط انتقال نفت خام، مخازن ذخیره‌سازی با سقف ثابت یا شناوراست. و واحدهای فرآورش هیدروکربن نصب می‌شود.
2. در پتروشیمی، واحدهای تولید محصولات مایع قابل‌اشتعال، مخازن مواد شیمیایی با نقطه اشتعال پایین، و سکوهای بارگیری و تخلیه (Loading/Unloading Rack) از جمله اصلی‌ترین محل‌های نصب هستند.
3. در نیروگاه‌ها، مخازن سوخت مایع از نوع HFO یا دیزل، ترانسفورماتورهای روغنی با توان بالا، و موتورخانه‌های دیزلی اضطراری نیاز به حفاظت ویژه دارند — و سیستم فوم دوزینگ دقیقاً برای همین شرایط طراحی می شود.
4. فرودگاه‌ها و بنادر نیز از کاربران اصلی این تجهیز هستند؛ سیستم‌های اطفای حریق هواپیما (ARFF) و انبارهای سوخت از جمله محیط‌هایی هستند که استانداردهای بین‌المللی الزام به استفاده از فوم را تصریح می‌کنند.

مزایای رقابتی سیستم فوم دوزینگ ایمن سازه وزین

یکی از مهم‌ترین ویژگی‌هایی که سیستم فوم دوزینگ ایمن سازه وزین را از رقبا متمایز می‌کند، استقلال کامل از برق است. چون سیستم کاملاً هیدرومکانیکی طراحی شده، در شرایط Blackout یا نقص در تابلو برق، هیچ وقفه‌ای در عملکرد آن ایجاد نمی‌شود. این موضوع در بحران‌های صنعتی اهمیت حیاتی دارد.

دقت دوزینگ از دیگر برتری‌های اساسی این سیستم است. نسبت ۳٪ یا ۶٪ از حداقل تا حداکثر دبی عملیاتی ثابت می‌ماند — بدون افت دقت در دبی‌های پایین یا بالا. این ثبات در طول زمان، یکی از الزامات کلیدی استاندارد NFPA-11 است.

در بازرسی‌های دوره‌ای، سیستم قابلیت Water Test دارد؛ یعنی می‌توان عملکرد دوزینگ را با آب خالص تأیید کرد، بدون اینکه کنسانتره فوم مصرف شود. این ویژگی هم هزینه نگهداری را کاهش می‌دهد و هم بازرسی‌های دوره‌ای را ساده‌تر می‌کند.

سیستم برای عملکرد در دمای زیر صفر نیز تأیید شده است، که آن را برای پروژه‌های واقع در مناطق سردسیر از جمله غرب و شمال‌غرب ایران مناسب می‌کند. به علاوه، کل پکیج به‌صورت Pre-assembled و تست‌شده تحویل می‌شود؛ نصب در محل به حداقل زمان نیاز دارد و ریسک خطای انسانی در مونتاژ حذف می‌شود.

از نظر سازگاری با انواع کنسانتره، این سیستم با AFFF، FFFP، AR-AFFF و Protein Foam کار می‌کند. همچنین قابلیت اتصال به سیستم‌های F&G، BMS و مراکز کنترل از راه دور (DCS/SCADA) را دارد.

راهنمای انتخاب مدل

انتخاب مدل مناسب به سه پارامتر اصلی بستگی دارد:

۱. دبی کل سیستم آب‌پاش (Sprinkler/Deluge): دبی آب‌پاش‌ها یا نازل‌های دلوژ را محاسبه کنید. مدلی را انتخاب کنید که دبی مورد نیاز در بازه عملکرد آن باشد.

۲. فشار موجود در شبکه آب: فشار باید در بازه 5تا 12بار باشد. اگر فشار خارج از این محدوده است، باید تنظیمات فشار انجام شود.

۳. نوع کنسانتره فوم و نسبت دوزینگ

• نسبت ۳٪: مناسب برای FFFP, AFFF, AR-AFFF
• نسبت ۶٪: مناسب برای پروتئین‌فوم و برخی AR-AFFF

مثال: اگر دبی محاسباتی سیستم دیلوژ شما $\text{L/min}$ 1800   است، مدل FD-ISV 2300 با بازه 500 تا 2300 انتخاب مناسب است.

برای محاسبه دقیق و انتخاب مدل صحیح، با تیم فنی ایمن سازه وزین تماس بگیرید.

سوالات متداول (FAQ)

سیستم فوم دوزینگ چه تفاوتی با بالانس پرشر دارد؟

در سیستم بالانس پرشر (Balanced Pressure Proportioner)، دقت دوزینگ به تنظیم دقیق فشار وابسته است و نیاز به تنظیمات منظم دارد. سیستم فوم دوزینگ هیدرومکانیکی به‌صورت خودکار و بدون نیاز به تنظیم مکرر، نسبت ثابت را حفظ می‌کند.

آیا می‌توان فوم FFFP را با این سیستم استفاده کرد؟

بله. سیستم فوم دوزینگ ایمن سازه وزین کاملاً با کنسانتره FFFP سازگار است و پروژه‌هایی با این نوع فوم در صنعت نفت ایران اجرا می شود.

بازه دوره تناوب سرویس و نگهداری چقدر است؟

سرویس‌های دوره‌ای سالانه توصیه می‌شود. بخش‌های اصلی سیستم به دلیل ماهیت هیدرومکانیکی، نسبت به سیستم‌های الکتریکی نیاز به نگهداری کمتری دارند.

آیا این سیستم برای مناطق Zone 1 هم مناسب است؟

ایمن سازه وزین راهکارهای متناسب با درجه‌بندی‌های مختلف انفجار را ارائه می‌دهد. برای Zone 1، تجهیزات با کلاس IIB یا IIC پیشنهاد می‌شود.

چقدر طول می‌کشد تا سیستم آماده و تحویل داده شود؟

بسته به مدل و مشخصات سفارش، زمان تامین معمولاً ۸ تا ۱۶ هفته است. برای پروژه‌های فوری، با کارشناسان ما مشورت کنید.

آیا این سیستم استاندارد NFPA-11 را تامین می‌کند؟

بله. طراحی و تامین تجهیزات کاملاً بر اساس NFPA-11 انجام می‌شود و تاییدیه‌های FM، UL، VDS و LPCB این انطباق را تضمین می‌کنند.

مشاوره تخصصی و درخواست پیش‌فاکتور

اگر پروژه‌ای در حوزه نفت، گاز، پتروشیمی یا صنایع مشابه دارید و به سیستم اطفای حریق فوم‌محور نیاز دارید، تیم فنی ایمن سازه وزین آماده بررسی مشخصات پروژه، ارائه محاسبات و پیشنهاد فنی-اقتصادی است.

با ما تماس بگیرید:

• بررسی نقشه‌ها و داکیومنت‌های فنی پروژه
• محاسبه دبی و انتخاب مدل
• ارائه پیش‌فاکتور رسمی
• پشتیبانی در مرحله نصب و راه‌اندازی
