شستی اعلام حریق آدرسپذیر ZITEX مدل ZX-CP 4000 AD
- ✓شستی اعلام حریق آدرسپذیر ZITEX ZX-CP 4000 AD یک Manual Call Point مجهز به ایزولاتور داخلی، مکانیزم Resettable، کاور محافظ و قابلیت آدرسدهی نرمافزاری یا دستی است.
- ✓این محصول برای شبکههای اعلام حریق آدرسپذیر طراحی شده و مطابق کاتالوگ با استانداردهای EN 54-11 و EN 54-17 معرفی شده است.
معرفی شستی اعلام حریق آدرسپذیر ZITEX مدل ZX-CP 4000 AD
شستی اعلام حریق آدرسپذیر ZITEX مدل ZX-CP 4000 AD
شستی اعلام حریق آدرسپذیر ZITEX مدل ZX-CP 4000 AD یک Addressable Manual Call Point برای فعالسازی دستی سیستم اعلام حریق است. این محصول برای استفاده در شبکههای آدرسپذیر طراحی شده و براساس کاتالوگ ZITEX به ایزولاتور داخلی، مکانیزم Resettable، امکان آدرسدهی نرمافزاری یا دستی، کاور محافظ، خروجی Alarm/Evacuation و دو حالت نمایش LED مجهز است.
شستی دستی یکی از اجزای مهم هر سیستم اعلام حریق است؛ زیرا به افراد حاضر در ساختمان اجازه میدهد در صورت مشاهده مستقیم حریق، بدون انتظار برای فعال شدن دتکتورها، وضعیت خطر را به کنترل پنل اعلام کنند. در یک سیستم اعلام حریق آدرسپذیر هر تجهیز دارای آدرس مشخص است و کنترل پنل میتواند محل شستی فعالشده را دقیقتر شناسایی کند.
ZX-CP 4000 AD با ابعاد 86 × 86 × 46 میلیمتر، وزن 150 گرم، ولتاژ کاری 19 تا 30 ولت DC و جریان آمادهبهکار کمتر از 300 میکروآمپر طراحی شده است. استانداردهای EN 54-11 و EN 54-17 نیز در جدول فنی کاتالوگ برای این مدل درج شدهاند.
شستی ZX-CP 4000 AD چیست؟
ZX-CP 4000 AD یک شستی دستی آدرسپذیر است که کاربر میتواند با فعال کردن مکانیزم جلویی آن، وضعیت Alarm را به سیستم اعلام حریق منتقل کند.
در سیستمهای آدرسپذیر، شستی مانند سایر تجهیزات Loop دارای هویت مشخص در شبکه است. بنابراین هنگام فعال شدن آن، کنترل پنل میتواند تجهیز و محل تعریفشده برای آن را در سیستم شناسایی کند.
این ویژگی در ساختمانهای بزرگ اهمیت زیادی دارد. برای مثال، در یک مجتمع چندطبقه اگر یکی از شستیها فعال شود، اپراتور میتواند سریعتر محل مربوط به همان تجهیز را بررسی کند.
مشخصات فنی ZX-CP 4000 AD
| مشخصه فنی | مقدار |
|---|---|
| برند | ZITEX |
| مدل | ZX-CP 4000 AD |
| نوع تجهیز | Addressable Manual Call Point |
| استاندارد طراحی | EN 54-11 و EN 54-17 |
| ولتاژ کاری | 19 تا 30 V DC |
| نوع المان | Resettable |
| جریان حالت آمادهبهکار | کمتر از 300 µA |
| جریان حالت Alarm | کمتر از 3 mA |
| دمای کاری | 15- تا 80+ درجه سانتیگراد |
| رطوبت کاری | 5% تا 95% RH، بدون میعان |
| درجه حفاظت | IP40 |
| ابعاد | 86 × 86 × 46 میلیمتر |
| وزن | 150 گرم |
تمام مقادیر این جدول از صفحه اختصاصی ZX-CP 4000 AD در کاتالوگ ZITEX استخراج شدهاند.
مکانیزم Resettable؛ بدون نیاز به تعویض شیشه پس از هر تست
یکی از مهمترین ویژگیهای ZX-CP 4000 AD، استفاده از Element Type از نوع Resettable است.
در چنین ساختاری پس از فعال شدن شستی، مکانیزم داخلی قابلیت بازنشانی دارد. کاتالوگ همچنین Reset Key را بهعنوان یکی از اجزای این محصول معرفی کرده است.
این موضوع بهخصوص در زمان تستهای دورهای سیستم اهمیت دارد؛ زیرا تکنسین میتواند پس از تست، مکانیزم شستی را با کلید مخصوص به وضعیت اولیه بازگرداند.
این قابلیت فرآیند تست و سرویس را سادهتر میکند و استفاده از شستی را برای پروژههایی که نیاز به بازرسی و آزمایش دورهای دارند مناسبتر میسازد.
Built-in Isolator در شستی ZX-CP 4000 AD
ZX-CP 4000 AD به Built-in Isolator یا ایزولاتور داخلی مجهز است.
در سیستمهای آدرسپذیر، تجهیزات روی Loop به یکدیگر متصل هستند. بروز خطا در بخشی از مدار میتواند بر عملکرد سایر تجهیزات شبکه اثر بگذارد. وجود ایزولاتور داخلی برای مدیریت بهتر خطا در ساختار Loop طراحی شده است.
وجود این قابلیت در خود شستی یکی از ویژگیهای مهم مدل ZX-CP 4000 AD محسوب میشود؛ بهخصوص در پروژههای بزرگ که تعداد زیادی تجهیز آدرسپذیر در یک شبکه قرار دارند.
آدرسدهی نرمافزاری و دستی
کاتالوگ ZITEX برای این محصول دو روش آدرسدهی را معرفی میکند:
- Soft Addressing از طریق کنترل پنل
- Manual Addressing با Programmer
این قابلیت به تیم نصب و راهاندازی اجازه میدهد روش آدرسدهی را براساس ساختار پروژه انتخاب کند.
در یک پروژه حرفهای، آدرس تعریفشده برای شستی باید با محل فیزیکی آن در نقشهها و تنظیمات سیستم تطابق داشته باشد. در نتیجه، هنگام فعال شدن تجهیز، اپراتور میتواند محل صحیح آن را روی کنترل پنل مشاهده کند.
قابلیت Alarm / Evacuation Output
در فهرست قابلیتهای رسمی محصول، Alarm/Evacuation Output نیز برای ZX-CP 4000 AD درج شده است.
این ویژگی بخشی از ساختار عملکردی شستی در سیستم اعلام حریق محسوب میشود. جزئیات دقیق Programming و نحوه استفاده از این قابلیت باید مطابق تنظیمات کنترل پنل و دستورالعمل سیستم انجام شود.
کاور محافظ شفاف
ZX-CP 4000 AD دارای Glass Protection Cover است.
کاور شفاف روی بخش فعالکننده شستی قرار میگیرد و یک لایه محافظ فیزیکی در مقابل تماس یا فعالسازی ناخواسته ایجاد میکند. در تصویر محصول کاتالوگ نیز این کاور شفاف بهوضوح روی بدنه قرمز دستگاه دیده میشود.
وجود کاور محافظ میتواند در محلهایی که احتمال تماس تصادفی با شستی وجود دارد اهمیت داشته باشد.
با این حال، محل نصب شستی باید به شکلی انتخاب شود که هنگام شرایط اضطراری، دسترسی به آن سریع و واضح باقی بماند.

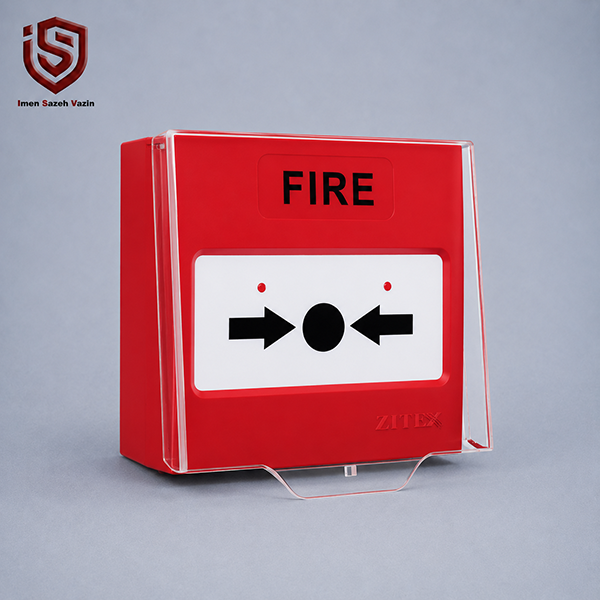

بدنه ABS و طراحی تخصصی
در کاتالوگ، Professional Design and Manufacturing (ABS) بهعنوان یکی از ویژگیهای این محصول ذکر شده است.
بدنه قرمز و ساختار مربعی ZX-CP 4000 AD برای تشخیص سریع تجهیز در محیط طراحی شده است. روی قسمت بالایی نیز عبارت FIRE درج شده و ناحیه مرکزی دارای علامت گرافیکی فعالسازی است.
ابعاد 86 × 86 میلیمتری نمای جلویی باعث میشود دستگاه ساختاری جمعوجور داشته باشد و در عین حال از فاصله مناسب قابل تشخیص باشد.
Reverse Polarity Protection
ZX-CP 4000 AD دارای Reverse Polarity Protection است.
این قابلیت برای حفاظت بیشتر مدار الکترونیکی در برابر اتصال معکوس پلاریته در نظر گرفته شده است.
با این حال، سیمکشی شستی باید همیشه مطابق نقشه، پلاریته تعیینشده و دستورالعمل نصب انجام شود. قابلیت حفاظتی دستگاه جایگزین اجرای صحیح کابلکشی نیست.
فضای مناسب برای سیمکشی
Sufficient Spacing for Proper Wiring یکی دیگر از ویژگیهایی است که ZITEX برای ZX-CP 4000 AD اعلام کرده است.
فضای مناسب داخل محفظه میتواند نصب کابلها و انجام ترمینیشن را برای تکنسین سادهتر کند.
در سیستمهای آدرسپذیر، کیفیت سیمکشی Loop اهمیت زیادی دارد. اتصال نامناسب میتواند باعث Fault یا اختلال در ارتباط تجهیزات شود. بنابراین طراحی فیزیکی مناسب ترمینالها و فضای کابلکشی یکی از نکات کاربردی این مدل است.
ترمینالهای Double Screw
ZX-CP 4000 AD از Double Screw Type Terminals بهره میبرد.
این نوع طراحی ترمینال برای اتصال کابلهای سیستم در نظر گرفته شده است و در کاتالوگ بهعنوان یکی از ویژگیهای محصول معرفی شده است.
استفاده از ترمینال مناسب، در کنار فضای کافی برای سیمها، میتواند فرآیند نصب و سرویس تجهیز را مرتبتر کند.
دو حالت نمایش LED
در کاتالوگ، Two Modes Indicator LEDs برای ZX-CP 4000 AD ذکر شده است.
LEDهای نشانگر برای نمایش وضعیت تجهیز استفاده میشوند و به تکنسین یا کاربر کمک میکنند وضعیت شستی را هنگام تست و بهرهبرداری بررسی کند.
جزئیات دقیق هر حالت نمایش باید مطابق دفترچه فنی و Programming سیستم بررسی شود؛ زیرا کاتالوگ ارسالی تنها وجود دو حالت Indicator LED را اعلام میکند.
عملکرد شستی آدرسپذیر در سیستم اعلام حریق
در شرایط حریق، سیستم اعلام حریق میتواند از دو مسیر اصلی وضعیت خطر را دریافت کند:
- تشخیص خودکار توسط تجهیزاتی مانند دتکتور دود یا حرارت
- اعلام دستی توسط فردی که حریق را مشاهده کرده است
ZX-CP 4000 AD مسیر دوم را فراهم میکند.
اگر فردی حریق را قبل از فعال شدن آشکارسازها مشاهده کند، با فعال کردن شستی میتواند وضعیت خطر را به سیستم منتقل کند. به همین دلیل Manual Call Point یکی از تجهیزات اساسی در طراحی سیستم اعلام حریق محسوب میشود.
برای بررسی سایر شستیها و تجهیزات اعلام حریق میتوان مدلهای مختلف را براساس نوع سیستم، ویژگیهای نصب و ساختار پروژه مقایسه کرد.
تفاوت شستی آدرسپذیر با شستی کانونشنال
تفاوت اصلی این دو گروه به معماری سیستم اعلام حریق مربوط میشود.
| ویژگی | شستی آدرسپذیر ZX-CP 4000 AD | شستی Conventional |
|---|---|---|
| نوع سیستم | Addressable | Conventional |
| هویت مستقل در شبکه | دارد | معمولاً در سطح Zone شناسایی میشود |
| آدرسدهی | دارد | ندارد |
| Built-in Isolator | در ZX-CP 4000 AD دارد | وابسته به مدل |
| شناسایی محل | براساس آدرس تجهیز | براساس Zone |
| مناسب پروژههای شبکهای | بله | ساختار متفاوت |
توضیح این جدول درباره تفاوت معماری Addressable و Conventional جنبه آموزشی دارد؛ ویژگیهای دقیق هر شستی Conventional باید براساس مدل همان محصول بررسی شود.
استانداردهای ZX-CP 4000 AD
در جدول مشخصات فنی این محصول دو استاندارد زیر درج شدهاند:
EN 54-11
EN 54-17
کاتالوگ محصول این دو استاندارد را تحت Design Standard معرفی میکند. هنگام استفاده از محصول در یک پروژه مشخص، مستندات تأییدیه، الزامات طراحی و مدارک موردنیاز کارفرما نیز باید جداگانه بررسی شوند.
درجه حفاظت IP40
درجه حفاظت ZX-CP 4000 AD برابر IP40 درج شده است.
در نتیجه محل نصب باید با این درجه حفاظت تطابق داشته باشد. در محیطهایی که به حفاظت بیشتر در برابر عوامل محیطی نیاز است، انتخاب تجهیز باید براساس شرایط واقعی پروژه و درجه حفاظت موردنیاز انجام شود.
محدوده دمای کاری گسترده
کاتالوگ محدوده دمای کاری دستگاه را از 15- تا 80+ درجه سانتیگراد اعلام میکند.
همچنین محدوده رطوبت کاری برابر با 5 تا 95 درصد RH در حالت Non-condensing است.
این مشخصات باید هنگام طراحی و انتخاب محل نصب بررسی شوند.
مصرف جریان ZX-CP 4000 AD
یکی از پارامترهای مهم در طراحی Loop، جریان مصرفی تجهیزات است.
برای ZX-CP 4000 AD مقادیر زیر اعلام شدهاند:
| وضعیت | جریان |
|---|---|
| Quiescent Current | کمتر از 300 µA |
| Alarm Current | کمتر از 3 mA |
طراح سیستم باید جریان تمام دتکتورها، شستیها، ماژولها و تجهیزات روی Loop را در محاسبات ظرفیت کنترل پنل لحاظ کند.
ابعاد و وزن ZX-CP 4000 AD
ابعاد محصول:
86 × 86 × 46 میلیمتر
وزن:
150 گرم
است.
تصویر ابعادی پایین صفحه کاتالوگ نیز عرض و ارتفاع 86 میلیمتر و عمق 46 میلیمتر را نشان میدهد.
ساختار داخلی ZX-CP 4000 AD

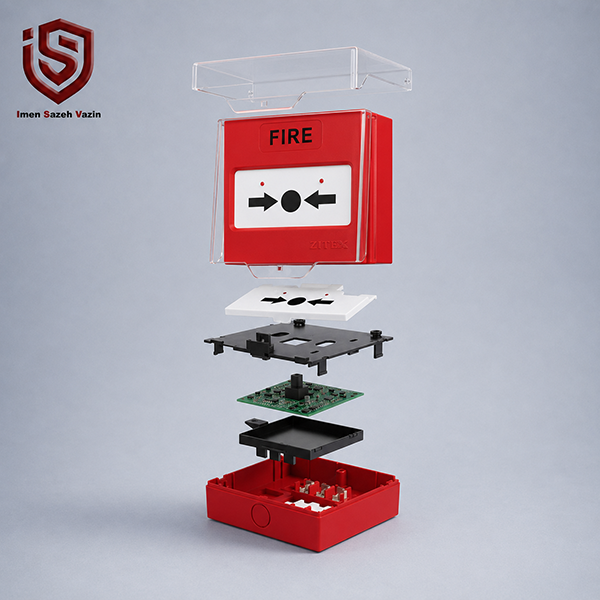

یکی از نکات قابل توجه صفحه محصول، وجود Exploded View یا تصویر انفجاری دستگاه است.
در سمت راست صفحه، اجزای مختلف شستی بهصورت جداشده نمایش داده شدهاند. این تصویر بخشهایی مانند:
- کاور محافظ شفاف
- قاب قرمز بالایی
- صفحه فعالسازی
- نگهدارنده داخلی
- برد الکترونیکی
- مجموعه مکانیزم داخلی
- محفظه پشتی قرمز
را نمایش میدهد.
این ساختار چندلایه نشان میدهد بدنه، مکانیزم فعالسازی و بخش الکترونیکی بهصورت مجزا در مجموعه محصول قرار گرفتهاند.
جدول ویژگیهای اصلی ZX-CP 4000 AD
| ویژگی | وضعیت |
|---|---|
| Addressable | دارد |
| Built-in Isolator | دارد |
| Soft Addressing | دارد |
| Manual Addressing | دارد |
| Resettable Mechanism | دارد |
| Reset Key | دارد |
| Glass Protection Cover | دارد |
| Alarm/Evacuation Output | دارد |
| Reverse Polarity Protection | دارد |
| Double Screw Terminals | دارد |
| فضای مناسب سیمکشی | دارد |
| Two Modes Indicator LEDs | دارد |
مزایای شستی ZX-CP 4000 AD
ترکیب ساختار آدرسپذیر با ایزولاتور داخلی و مکانیزم Resettable از مهمترین نقاط قوت این مدل است.
علاوه بر این، امکان آدرسدهی از طریق پنل یا Programmer انعطاف بیشتری در راهاندازی سیستم ایجاد میکند. کاور محافظ، Reset Key و طراحی ترمینالها نیز فرآیند بهرهبرداری و سرویس را سادهتر میکنند.
از نظر مصرف انرژی نیز جریان آمادهبهکار کمتر از 300 میکروآمپر برای این محصول در کاتالوگ درج شده است.
کاربردهای ZX-CP 4000 AD
این شستی برای استفاده در سیستمهای اعلام حریق آدرسپذیر طراحی شده است و میتواند در پروژههایی مانند موارد زیر مورد بررسی قرار گیرد:
- ساختمانهای اداری
- مجتمعهای تجاری
- بیمارستانها
- هتلها
- مراکز آموزشی
- پروژههای صنعتی
- ساختمانهای چندطبقه
- مراکز عمومی
- پروژههای دارای Loop آدرسپذیر
محل، تعداد و نحوه جانمایی شستیها باید براساس نقشه و الزامات طراحی سیستم اعلام حریق تعیین شود.
4 ویژگی برجسته ZX-CP 4000 AD
| ویژگی | توضیح کوتاه |
|---|---|
| Built-in Isolator | کمک به مدیریت خطا در Loop سیستم آدرسپذیر |
| مکانیزم Resettable | امکان بازنشانی شستی با کلید مخصوص پس از تست یا فعالسازی |
| آدرسدهی دوگانه | قابلیت Soft Addressing یا Manual Addressing |
| کاور محافظ | کاهش احتمال تماس و فعالسازی ناخواسته مکانیزم |
سوالات متداول درباره ZX-CP 4000 AD
ZX-CP 4000 AD چه نوع تجهیزی است؟
یک Addressable Manual Call Point یا شستی اعلام حریق آدرسپذیر است.
آیا ایزولاتور داخلی دارد؟
بله. Built-in Isolator در فهرست قابلیتهای رسمی دستگاه ذکر شده است.
آیا بعد از فعال شدن باید المان آن تعویض شود؟
کاتالوگ نوع المان را Resettable معرفی کرده و Reset Key نیز برای محصول ذکر شده است.
ولتاژ کاری دستگاه چقدر است؟
19 تا 30 ولت DC.
مصرف جریان حالت عادی چقدر است؟
کمتر از 300 میکروآمپر.
جریان Alarm چقدر است؟
کمتر از 3 میلیآمپر.
درجه حفاظت دستگاه چیست؟
IP40.
ابعاد دستگاه چقدر است؟
86 × 86 × 46 میلیمتر.
وزن آن چقدر است؟
150 گرم.
استانداردهای درجشده در کاتالوگ چیست؟
EN 54-11 و EN 54-17.
جمعبندی
شستی اعلام حریق آدرسپذیر ZITEX مدل ZX-CP 4000 AD یک Manual Call Point برای اعلام دستی حریق در شبکههای Addressable است.
Built-in Isolator، مکانیزم Resettable، Reset Key، Soft و Manual Addressing، کاور محافظ، Reverse Polarity Protection، ترمینالهای Double Screw و دو حالت Indicator LED از قابلیتهای مهم این مدل هستند.
همچنین ولتاژ کاری 19 تا 30 ولت DC، جریان آمادهبهکار کمتر از 300µA، جریان Alarm کمتر از 3mA، درجه حفاظت IP40 و ابعاد 86 × 86 × 46 میلیمتر برای آن در کاتالوگ درج شده است.
