دتکتور شعله ضد انفجار AW-FD708EX IR3
- ✓فناوری تشخیص Triple IR (IR3) برد تشخیص تا ۴۰ متر ساختار ضد انفجار Ex d IIC T6 Gb مقاومت محیطی IP66/IP67
معرفی دتکتور شعله ضد انفجار AW-FD708EX IR3

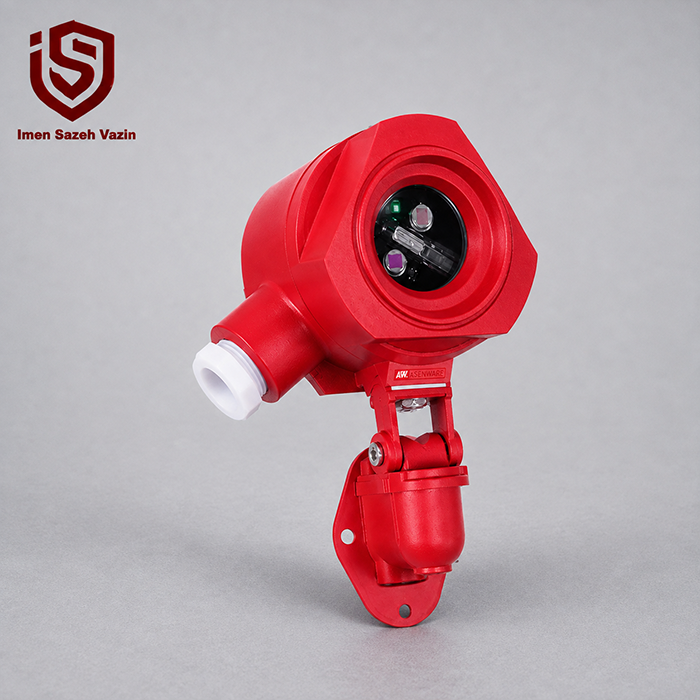

دتکتور شعله ضد انفجار AW-FD708EX IR3
دتکتور شعله ضد انفجار AW-FD708EX یک دتکتور شعله ضد انفجار پیشرفته با فناوری Triple IR یا IR3 است که برای تشخیص سریع حریق در محیطهای صنعتی پرخطر طراحی شده است. این دتکتور سه باند مادون قرمز را بهصورت همزمان بررسی میکند و با کمک الگوریتم تحلیل شعله، میان تابش ناشی از حریق واقعی و بسیاری از منابع مزاحم محیطی تمایز ایجاد میکند.
دتکتور شعله AW-FD708EX برای صنایع نفت، گاز، پتروشیمی، خطوط انتقال، مخازن مواد قابل اشتعال و محیطهای صنعتی سنگین گزینهای مناسب محسوب میشود. حداکثر برد تشخیص اعلامشده این مدل برای آتش مرجع n-Heptane حدود 40 متر است و دستگاه میتواند در شرایط آزمون مشخص، حریق را در کمتر از 10 ثانیه تشخیص دهد.
بدنه ضد انفجار، درجه حفاظت IP66/IP67، محدوده دمای کاری گسترده و تغذیه 24VDC نامی نیز امکان استفاده از AW-FD708EX را در بسیاری از محیطهای صنعتی سخت فراهم میکنند.
دتکتور شعله ضد انفجار AW-FD708EX چیست؟
دتکتور شعله ضد انفجار AW-FD708EX از سه سنسور مادون قرمز برای تحلیل تابش شعله استفاده میکند. به همین دلیل این فناوری را Triple IR یا IR3 مینامند.
این دستگاه برخلاف دتکتور دود یا حرارت، منتظر رسیدن دود یا افزایش دما به نقطه نصب نمیماند. در عوض، تابش مادون قرمز ناشی از شعله را در میدان دید خود بررسی میکند.
سه کانال مادون قرمز اطلاعات دریافتی را در اختیار پردازنده داخلی قرار میدهند. سپس الگوریتم دستگاه الگوی تابش را تحلیل میکند و درباره وجود یا عدم وجود شعله تصمیم میگیرد.
برای آشنایی بیشتر با ساختار سیستمهای تشخیص حریق میتوانید بخش کنترل پنل اعلام حریق سایت ایمن سازه وزین را نیز مطالعه کنید.
کنترل پنل اعلام حریق در ایمن سازه وزین
فناوری Triple IR یا IR3 چگونه کار میکند؟
مهمترین ویژگی AW-FD708EX استفاده از سه باند مادون قرمز است.
این دتکتور طیف مادون قرمز شعله را بررسی میکند و اطلاعات چند سنسور را با یکدیگر مقایسه میکند. محدوده طیفی اعلامشده برای بخش IR دستگاه حدود 3.8 تا 5.0 میکرومتر است.
این روش چندطیفی کمک میکند سیستم بتواند تابش واقعی شعله را از بسیاری از منابع نوری و حرارتی محیط جدا کند.
در نتیجه، فناوری IR3 برای محیطهایی مناسب است که احتمال وجود عوامل مزاحم زیاد است؛ برای مثال پالایشگاهها، واحدهای فرآیندی، کمپرسورخانهها و سکوهای نفت و گاز.
مقاومت بالا در برابر آلارم کاذب
یکی از مشکلات مهم در سیستمهای Flame Detection صنعتی، آلارم کاذب است.
منابع حرارتی، تجهیزات فرآیندی و تغییرات محیطی میتوانند روی عملکرد دتکتورهای ساده تأثیر بگذارند. AW-FD708EX با استفاده از سه سنسور مادون قرمز و الگوریتم پردازش سیگنال، دادههای دریافتی را قبل از ایجاد Alarm تحلیل میکند.
پردازنده 32 بیتی دستگاه امکان تحلیل سریع این اطلاعات را فراهم میکند.
این ساختار باعث میشود دتکتور در محیطهای صنعتی پیچیده، مقاومت بیشتری در برابر بسیاری از عوامل ایجادکننده آلارم ناخواسته داشته باشد.
با این حال، محل نصب، زاویه دید و تنظیم حساسیت همچنان نقش مهمی در عملکرد واقعی سیستم دارند.
برد تشخیص دتکتور شعله ضد انفجار AW-FD708EX
حداکثر برد تشخیص اعلامشده برای دتکتور شعله AW-FD708EX حدود 40 متر است.
اما یک نکته بسیار مهم وجود دارد: این عدد برای همه سوختها یکسان نیست.
برد تشخیص به نوع سوخت، اندازه شعله و شرایط آزمون بستگی دارد.
| نوع حریق | اندازه آتش مرجع | برد تقریبی |
|---|---|---|
| n-Heptane | 0.3 × 0.3 متر | 40 متر |
| بنزین | 0.3 × 0.3 متر | 35 متر |
| گازوئیل | 0.3 × 0.3 متر | 35 متر |
| نفت سفید | 0.3 × 0.3 متر | 35 متر |
| الکل | 0.3 × 0.3 متر | 30 متر |
| متان | 0.5 × 0.2 متر | 30 متر |
| کاغذ | 0.3 × 0.3 متر | 30 متر |
بنابراین در طراحی پروژه نباید بهصورت کلی فرض کرد که AW-FD708EX هر نوع شعلهای را از فاصله 40 متر تشخیص میدهد.
مهندس Fire & Gas باید فاصله دتکتور را بر اساس نوع ماده قابل اشتعال موجود در سایت انتخاب کند.
زاویه دید 90 درجه
AW-FD708EX دارای زاویه تشخیص حداکثر 90 درجه است.
زاویه دید یکی از عوامل مهم در طراحی جانمایی Flame Detector محسوب میشود. دتکتور باید دید مناسبی به ناحیه خطر داشته باشد و تجهیزات مکانیکی، لولهها، سازهها یا ستونها مسیر دید آن را مسدود نکنند.
در پروژههای بزرگ، استفاده از چند دتکتور با Field of View همپوشان میتواند پوشش مناسبتری ایجاد کند.
جانمایی نهایی باید بر اساس هندسه سایت و تحلیل Coverage انجام شود.
زمان پاسخ سریع
در اطلاعات فنی AW-FD708EX، زمان پاسخ برای آتش مرجع n-Heptane در شرایط آزمون کمتر از 10 ثانیه اعلام شده است.
تشخیص سریع در صنایع نفت و گاز اهمیت زیادی دارد؛ زیرا حریقهای هیدروکربنی میتوانند در مدت کوتاهی گسترش پیدا کنند.
Flame Detector میتواند در مراحل اولیه حادثه سیگنال Fire Alarm را برای سیستم کنترلی ارسال کند. سپس سیستم میتواند بر اساس Cause & Effect پروژه، فرمانهای لازم مانند هشدار، Shutdown یا فعالسازی سیستم اطفاء را اجرا کند.
مناسب برای محیطهای صنعتی انفجاری
AW-FD708EX ساختار Explosion-Proof دارد و مارکینگ حفاظتی آن شامل Ex d IIC T6 Gb است.
عبارت Ex d به نوع حفاظت Flameproof Enclosure اشاره دارد. همچنین گروه IIC یکی از گروههای مهم گازی در طبقهبندی تجهیزات Ex محسوب میشود.
وجود سطح حفاظتی Gb این تجهیز را برای کاربردهای متناسب با Zone 1 و در نتیجه Zone 2 قابل بررسی میکند.
با این حال، انتخاب تجهیز ضد انفجار باید همیشه با Zone Classification، Gas Group، Temperature Class و مدارک تأییدشده همان پروژه تطبیق داده شود.
برای اطلاعات فنی بیشتر درباره استانداردهای تجهیزات مورد استفاده در محیطهای انفجاری میتوانید استانداردهای IECEx را بررسی کنید.
استانداردهای تجهیزات ضد انفجار IECEx
استانداردهای مهم برای محیطهای Hazardous Area
خانواده استانداردهای IEC 60079 در طراحی و انتخاب تجهیزات الکتریکی برای محیطهای انفجاری اهمیت زیادی دارد.
برای مثال:
IEC 60079-1 به حفاظت تجهیزات با محفظه Flameproof یا نوع d مربوط میشود.
IEC 60079-10-1 به طبقهبندی نواحی دارای اتمسفر انفجاری گازی میپردازد.
IEC 60079-14 نیز برای طراحی، انتخاب و نصب تجهیزات الکتریکی در محیطهای انفجاری کاربرد دارد.
این موضوع اهمیت زیادی دارد؛ زیرا صرف داشتن عبارت Explosion-Proof روی یک تجهیز برای انتخاب آن در هر پروژهای کافی نیست.
درجه حفاظت IP66 و IP67
بدنه دتکتور شعله AW-FD708EX دارای درجه حفاظت IP66/IP67 است.
این سطح حفاظت استفاده از دستگاه را در بسیاری از محیطهای صنعتی Outdoor و محیطهای دارای گردوغبار یا رطوبت امکانپذیر میکند.
درجه حفاظت بالا بهخصوص در سایتهایی مانند پالایشگاهها، Tank Farmها و سکوهای نفتی اهمیت دارد؛ زیرا تجهیزات دائماً در معرض شرایط محیطی قرار میگیرند.
با این حال، کابلگلند، ورودی کابل، جعبههای اتصال و سایر اجزای نصب نیز باید سطح حفاظت و الزامات Ex مناسب پروژه را داشته باشند.
محدوده دمای کاری گسترده
یکی از مزایای مهم AW-FD708EX محدوده دمای کاری وسیع آن است.
سازنده محدوده محیطی دستگاه را حدود 40- تا 85+ درجه سانتیگراد اعلام کرده است.
این بازه دمایی، دتکتور را برای بسیاری از پروژههای صنعتی با شرایط محیطی سخت مناسب میکند.
حداکثر رطوبت کاری نیز تا 96 درصد RH بدون میعان اعلام شده است.
در مرحله طراحی باید علاوه بر دمای هوای محیط، تابش مستقیم خورشید، دمای تجهیزات مجاور و شرایط نصب نیز بررسی شوند.
تغذیه 24VDC
ولتاژ نامی AW-FD708EX برابر 24VDC است.
محدوده واقعی تغذیه دستگاه 18 تا 30 ولت DC است. بنابراین در جدول محصول بهتر است فقط عبارت 24VDC نوشته نشود.
نوشتن «18 تا 30VDC، نامی 24VDC» اطلاعات دقیقتری در اختیار طراح سیستم قرار میدهد.
مصرف جریان نیز بسته به نوع خروجی و وضعیت Normal یا Alarm تغییر میکند.
خروجی Fire و Fault
AW-FD708EX دارای خروجی Relay برای وضعیتهای Fire Alarm و Fault است.
این قابلیت اجازه میدهد دتکتور با انواع سیستمهای کنترلی و مانیتورینگ ارتباط برقرار کند.
دستگاه همچنین Current Loop Output دارد و وضعیتهای مختلف را با جریان متفاوت اعلام میکند:
Fault: حداکثر حدود 2mA
Normal: حدود 5mA
Alarm: حدود 15mA
این قابلیت انعطاف بیشتری برای اتصال دتکتور به سیستم Fire & Gas یا تجهیزات کنترلی پروژه ایجاد میکند.
نشانگرهای Normal، Fault و Fire
روی AW-FD708EX سه نشانگر وضعیت قرار دارد.
این نشانگرها شرایط اصلی دستگاه را مشخص میکنند:
- Normal
- Fault
- Fire
وجود این نشانگرها به تیم تعمیرات و بهرهبرداری کمک میکند وضعیت دتکتور را هنگام بازدید سریعتر بررسی کنند.
تشخیص انواع سوخت
دتکتور شعله AW-FD708EX برای تشخیص چند نوع مختلف سوخت طراحی شده است.
از مهمترین سوختها میتوان به موارد زیر اشاره کرد:
- بنزین
- گازوئیل
- نفت سفید
- n-Heptane
- متان
- الکل
- مواد سلولزی مانند کاغذ
این ویژگی باعث میشود AW-FD708EX فقط برای یک صنعت خاص مناسب نباشد.
با این حال، بهترین عملکرد آن زمانی حاصل میشود که نوع Flame Detector با سوخت و سناریوی حریق پروژه مطابقت داشته باشد.
کاربرد دتکتور شعله ضد انفجار AW-FD708EX در صنایع نفت و گاز
فناوری IR3 برای محیطهایی که احتمال وقوع حریق هیدروکربنی وجود دارد، اهمیت زیادی دارد.
AW-FD708EX میتواند در بخشهای مختلف صنایع نفت، گاز و پتروشیمی مورد استفاده قرار گیرد، از جمله:
- پالایشگاهها
- مجتمعهای پتروشیمی
- کمپرسورخانهها
- سکوهای نفتی و گازی
- مخازن ذخیره سوخت
- خطوط انتقال نفت و گاز
- Loading Rackها
- ایستگاههای انتقال و تقویت فشار
- انبار مواد قابل اشتعال
- صنایع رنگ و حلال
- واحدهای فرآیندی
- توربینها و تجهیزات دوار
برای مشاهده سایر تجهیزات و راهکارهای اعلام و اطفاء حریق میتوانید بخش محصولات ایمن سازه وزین را بررسی کنید.
تفاوت AW-FD708EX با دتکتور UV/IR2
AW-FD708EX از فناوری Triple IR استفاده میکند، در حالی که مدل UV/IR2 از ترکیب سنسور UV و دو کانال IR بهره میبرد.
هر دو روش برای کاهش آلارم کاذب از چند کانال تشخیص استفاده میکنند، اما نحوه تحلیل طیف در آنها متفاوت است.
IR3 تنها بر طیف مادون قرمز و مقایسه چند باند IR تمرکز دارد. به همین دلیل این فناوری در بسیاری از پروژههای صنعتی هیدروکربنی کاربرد گستردهای دارد.
انتخاب میان UV/IR2 و IR3 باید بر اساس نوع سوخت، منابع مزاحم، محیط نصب و الزامات پروژه انجام شود.
مشخصات فنی دتکتور AW-FD708EX
| مشخصه | مقدار |
|---|---|
| برند | ASENWARE |
| مدل | AW-FD708EX |
| نوع تجهیز | Explosion-Proof Flame Detector |
| فناوری تشخیص | Triple IR / IR3 |
| محدوده طیفی IR | 3.8 تا 5.0 میکرومتر |
| ولتاژ تغذیه | 18 تا 30VDC |
| ولتاژ نامی | 24VDC |
| حداکثر زاویه تشخیص | 90 درجه |
| حداکثر برد تشخیص | 40 متر برای n-Heptane |
| زمان پاسخ مرجع | کمتر از 10 ثانیه برای n-Heptane |
| خروجی رله | Fire Alarm و Fault |
| Current Loop | Fault / Normal / Alarm |
| مارکینگ Ex | Ex d IIC T6 Gb |
| درجه حفاظت | IP66 / IP67 |
| دمای کاری | 40- تا 85+ درجه سانتیگراد |
| رطوبت | تا 96% RH بدون میعان |
| جنس بدنه | آلومینیوم ریختهگریشده |
| ابعاد | 120 × 95 × 85 میلیمتر |
| وزن | حدود 0.7 کیلوگرم |
| ورودی کابل | 3/4 NPT، M25×1.5 یا G3/4 |
| روش Reset | قطع تغذیه، پروتکل ارتباطی یا Remote Reset |
خرید دتکتور شعله AW-FD708EX
AW-FD708EX گزینهای تخصصی برای پروژههایی است که تشخیص سریع حریق در محیط صنعتی پرخطر اهمیت بالایی دارد.
فناوری Triple IR، پردازنده 32 بیتی، برد تشخیص تا 40 متر، زمان پاسخ سریع، خروجی Fire و Fault، IP66/IP67 و ساختار ضد انفجار باعث میشوند این مدل برای پروژههای نفت، گاز، پتروشیمی و صنایع سنگین مناسب باشد.
با این حال، تعداد و محل نصب Flame Detector باید بر اساس Coverage Study، نوع سوخت، زاویه دید، موانع محیط، ارتفاع نصب و Zone Classification تعیین شود.
برای دریافت قیمت AW-FD708EX، استعلام موجودی، مشاوره انتخاب دتکتور شعله و بررسی تجهیزات موردنیاز سیستم Fire & Gas با کارشناسان ایمن سازه وزین تماس بگیرید.
سوالات متداول درباره دتکتور شعله ضد انفجار AW-FD708EX
AW-FD708EX از چه فناوریای استفاده میکند؟
این دتکتور از فناوری Triple IR یا IR3 و سه سنسور مادون قرمز برای تحلیل شعله استفاده میکند.
برد AW-FD708EX چقدر است؟
حداکثر برد اعلامشده برای آتش n-Heptane حدود 40 متر است. برد برای بنزین، گازوئیل و نفت سفید حدود 35 متر اعلام شده است.
آیا برد این مدل 50 متر است؟
خیر. در اطلاعات فنی فعلی این مدل، حداکثر برد AW-FD708EX برابر 40 متر برای آتش مرجع n-Heptane اعلام شده است.
زاویه دید AW-FD708EX چقدر است؟
حداکثر زاویه تشخیص دستگاه 90 درجه اعلام شده است.
ولتاژ تغذیه دستگاه چیست؟
محدوده تغذیه 18 تا 30VDC است و ولتاژ نامی دستگاه 24VDC محسوب میشود.
آیا AW-FD708EX برای Zone 1 مناسب است؟
مارکینگ Ex d IIC T6 Gb امکان بررسی این مدل برای کاربردهای Zone 1 و Zone 2 را فراهم میکند. انتخاب نهایی باید با مدارک Ex و طبقهبندی ناحیه پروژه تطبیق داده شود.
درجه حفاظت دستگاه چیست؟
AW-FD708EX دارای درجه حفاظت IP66/IP67 است.
